私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  大出血仍然是世界各地失血性休克和院前創傷死亡的主要原因，嚴重的創傷極易受到外部病原體的影響，引起感染性并發癥的發生，進一步影響傷口愈合過程。因此，開發多功能和高性能止血材料治療傷口出血和感染迫在眉睫。水凝膠作為創面敷料具有明顯的優勢，其生物相容性好、柔軟靈活、可生物降解，然而其止血性能和抗菌能力需要進一步提高。

  近日，暨南大學劉明賢課題組根據傷口修復的要求，開發了一種以甲殼素水凝膠（chitin）為基體，以埃洛石納米管（HNTs）為增強材料和功能載體，管內負載了金納米顆粒（Au NPs），獲得了一種光熱抗菌功能水凝膠，材料同時具備優良的止血性能。該研究成果以“Gold@Halloysite Nanotubes-Chitin Composite Hydrogel with Antibacterial and Hemostatic Activity for Wound Healing”為題發表于Bioactive Materials(影響因子14.593，一區TOP)雜志上。論文第一作者是暨南大學化學與材料學院2020級碩士生趙普祥，唯一通訊作者是劉明賢教授。

圖1 Au@HNTs-chitin水凝膠的制備過程和應用示意圖。

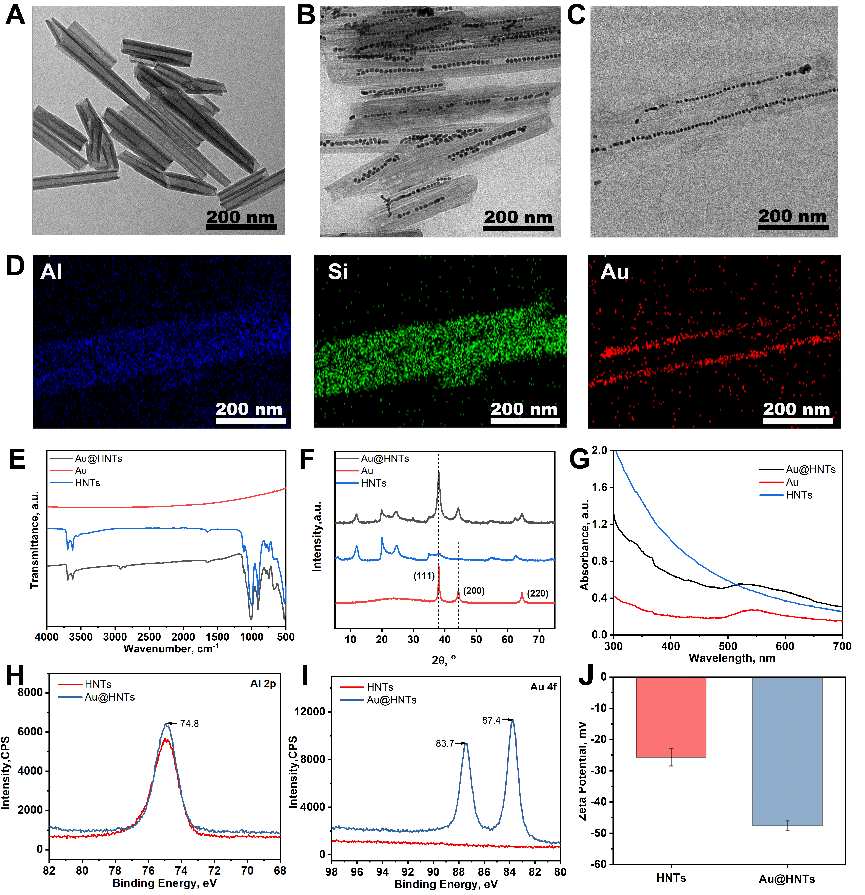

圖2 （A）HNTs和（B）（C）Au@HNTs的TEM圖片；（D）Au@HNTs的Al、Si、Au元素分析圖；（E）FTIR；（F）XRD；（G）紫外分析；（H）（I）XPS；（J）Zeta電位圖

圖3 （A）水凝膠制備過程的照片；水凝膠的（B）FTIR（C）XRD（D）旋轉流變（E）應力-應變曲線數據圖；（F）水凝膠在不同倍率下的SEM圖片。

圖4 （A）水凝膠在不同條件下的熱像儀圖片；（B）在2.2 W/cm²功率的808 nm紅外激光照射下不同濃度水凝膠的升溫曲線；（C）10% Au@HNTs-chitin水凝膠在不同功率的808 nm激光照射下的升溫曲線；（D）在808 nm紅外激光循環照射下10% Au@HNTs-chitin水凝膠的溫度變化曲線。

圖5 （A）小鼠止血模型示意圖；（B）小鼠尾部不同時間點出血圖片；（C）小鼠尾部止血時間和出血量柱狀圖；（D）不同敷料作用下小鼠肝臟出血圖片；（E）小鼠肝臟止血時間和出血量柱狀圖。

圖6 （A）小鼠傷口感染模型示意圖；（B）小鼠傷口隨時間的變化圖片和感染12小時后傷口組織中的細菌照片；（C）不同組的傷口面積變化統計圖；（D）感染傷口組織液中細菌的OD值；（E）組織液涂板后細菌的數量統計圖；（F）感染后第7天小鼠傷口組織的馬森染色切片圖。

  論文全文鏈接：https://www.sciencedirect.com/science/article/pii/S2452199X22002560
