人物动物交互狗aa,狂c亲女的文h,大j8黑人w巨大888a片

北京化工大學李效玉和郭隆海團隊《Macromolecules》：含氮缺陷結構的石墨烯氮化碳催化PET-RAFT聚合

2022-06-30 來源：高分子科技

隨著人類社會的發展，越來越多的新型聚合物材料得到廣泛應用，可逆失活自由基聚合（RDRP）為合成具可控鏈段結構的聚合物帶來了巨大創新。同時，研究人員不僅滿足于采用傳統熱引發的方式引發聚合，并逐漸將目光轉向光能這一清潔能源，由此誕生出了光致電子/能量轉移可逆加成斷裂鏈轉移聚合（PET-RAFT）。由于該聚合方法對于光催化劑的高度依賴性，開發一種高效穩定的光催化劑成為其重要發展方向。

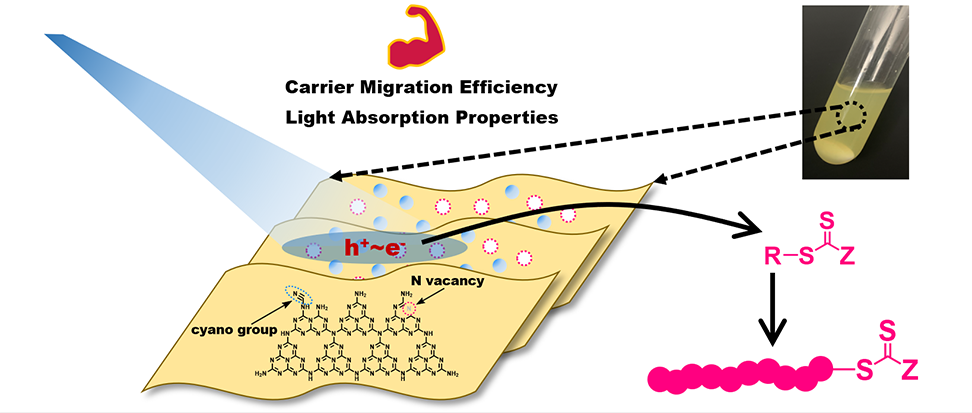

圖1 具有增強催化活性的g-C₃N_x用于可見光下催化PET-RAFT聚合

近日，北京化工大學的北京市水性聚合物合成與應用工程技術研究中心李效玉教授和郭隆海副教授團隊，采用不同的處理劑（PTA）對三聚氰胺進行預處理，在其熱縮合過程中原位引入兩種氮缺陷結構，即氰基缺陷與氮原子空位，得到了一種含有氮缺陷結構的石墨烯氮化碳（g-C₃N_x）。將g-C₃N_x作為光催化劑使用，在可見光下成功催化PET-RAFT聚合。
研究表明，在丙烯酸酯單體的g-C₃N_x催化PET-RAFT聚合反應過程中，反應表現為可控自由基聚合的動力學行為，聚合產物的分子量與預期的分子量吻合，且呈現窄分布特點（PDI＜1.2）。調控光照與避光的條件循環，可有效控制聚合反應的進行與停止，表現為聚合物鏈增長過程在避光情況下被暫停，并可通過光照方式被重新激活。g-C₃N_x催化PET-RAFT聚合反應不僅對聚合單體具有較高的普適性，g-C₃N_x作為非均相光催化劑被簡易分離，循環使用的催化效率具有較高的保持率。

圖2 g-C₃N_x可見光下催化PET-RAFT聚合反應研究

PTA的用量和類型對g-C₃N_x催化PET-RAFT聚合的反應速率和誘導期都有顯著影響。氮缺陷結構的引入可增強g-C₃N_x的光吸收特性和載流子傳輸效率。采用0.5 g NaOH處理所得的g-C₃N_x展現出最佳催化活性，相同輻照時間下，催化PET-RAFT聚合的單體轉化率約為未經處理的石墨烯氮化碳的兩倍，聚合反應誘導期也有明顯縮短。g-C₃N_x催化劑的合成簡單、穩定，以及可見光下高催化活性為PET-RAFT聚合的發現提供新思路，為進一步探究PET-RAFT聚合的電子/能量轉移機理提供支持。

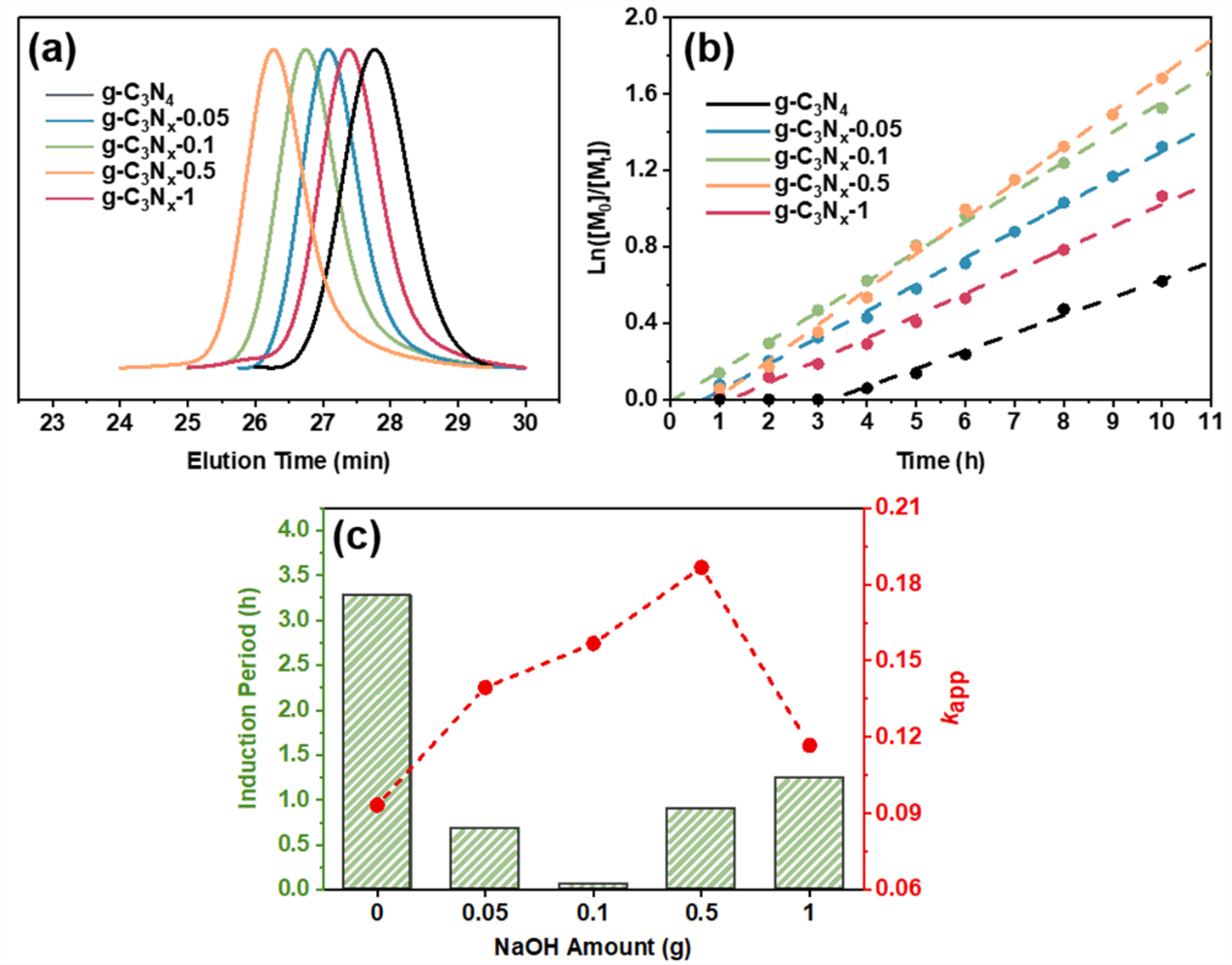

圖3 不同g-C₃N_x催化PET-RAFT聚合的動力學對比

圖4 不同g-C₃N_x光吸收特性與載流子遷移效率對比

相關成果以標題為“Tunable Nitrogen Defects on Graphitic Carbon Nitride toward the Visible-Light-Induced Reversible-Deactivation Radical Polymerization”發表在《Macromolecules》。文章第一作者是北京化工大學副研究員邱藤博士與碩士研究生韓世偉。該研究得到國家重點研發計劃和國家自然科學基金委的支持。

原文鏈接：https://doi.org/10.1021/acs.macromol.2c01099

版權與免責聲明：中國聚合物網原創文章�？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
