光誘導的可控自由基聚合 (photo-CRP) 具有操作簡單、條件溫和、副反應少、便于時空調控等優點，尤其是有機催化的 photo-CRP，可用于制備無金屬殘留的聚合物材料，符合綠色化學發展方向。然而，盡管近年來科學家們進行了大量的嘗試，通過有機催化的photo-CRP制備高分子量聚合物仍然具有很大的挑戰性，這對催化劑的可控性和高效性提出了更高的要求。聚合物的高分子量及其分布在聚合物材料設計中對調節機械、熱力學和光學性質具有重要意義。因此，非常有必要開發新型、高效的 photo-CRP有機催化劑。
首先，作者設計了由手性氨基醇衍生的含分子內氫鍵的氮氧化物催化劑 Cat.1，以 CPI作為引發劑，在太陽光照射、無攪拌條件下嘗試 MMA 本體聚合， 8 h 內單體轉化率為67%，聚合物分子量分布為1.18。在此基礎上，作者選用模擬太陽光的氙燈作為光源進行 MMA 的不同目標分子量的聚合研究。結果表明，DP = 200 時，10 h 內單體轉化率高達 97%，Mn = 23.1 kg/mol，? = 1.32。增加目標聚合度至 1000, 3000 以及5000，以 97% ~ >99% 的轉化率得到了分布窄的高分子量聚合物 (Mn = 95 kg/mol, ? = 1.28; Mn = 362 kg/mol, ? = 1.19; Mn = 497 kg/mol，? = 1.49)。此外，Cat.1 對各種甲基丙烯酸酯類單體具有很好的普適性，當 DP = 200 時， 10 h 內單體轉化率高達 73-99%，分子量分布為 1.03 - 1.35。對于 DP = 5000 的BzMA 和 MEMA的聚合，24 h 內分別以 67% 和 99% 的轉化率，獲得分子量高達652、684 kg/mol的聚合物，且分子量分布較窄 (? = 1.42)。
圖1. 催化劑、引發劑和單體
圖 3. 鈍化過程的DFT計算

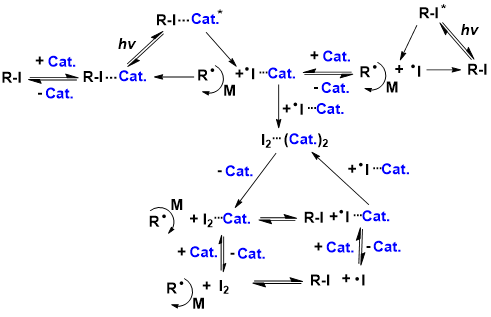

圖4. 提出機理
論文信息：
https://doi.org/10.1021/acscatal.2c03246
Y.-N. Li, S.-Y. Zhang, Y. Ma, Y.-J. Ding, Z.-H. Chen, Q.-L. Che, L. Qin, X.-L. Sun, X.-H. Liu, X.-M. Feng, Z.-P. Liu, X.-Y. Wang and Y. Tang, Hydrogen Bond Effects: A Strategy for Improving Controllability in Organocatalytic Photoinduced Controlled Radical Polymerization Targeting High Molecular Weight, ACS Catal. 2022, 12, 11606?11614. DOI: 10.1021/acscatal.2c03246
- 華南理工大學趙俊鵬教授《Prog. Polym. Sci.》綜述：有機催化一步合成雜化嵌段聚合物 2025-04-05
- 吉大吳宗銓教授團隊 Nat. Commun.：具有溫度響應、可循環利用的手性高分子有機催化劑在水中高效、高選擇性地催化R-C反應 2023-11-15
- 浙江大學張興宏教授團隊 Macromolecules：在有機催化共聚研究領域取得進展 2023-07-14
- 天津科技大學司傳領、王冠華/卡爾加里大學胡勁光 RSER 綜述：木質素基光催化材料 - 構建、應用與展望 2025-04-17
- 四川大學金勇教授團隊 JMCA：太陽能驅動的異質結水凝膠-高效光催化凈水與淡水生成的新策略 2025-04-15
- 吉林大學楊英威教授團隊 JACS: 柱芳烴基共軛大環聚合物用于光催化產過氧化氫 2025-04-14
- 黃維院士團隊王學文教授和王振華副教授課題組 JACS：可控自由基聚合制備多功能室溫磷光高分子的研究新進展 2023-12-13
