私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  高分子材料在工業生產和日常生活中廣泛應用，但受回收技術及成本制約，其廢棄后主要被填埋、焚燒或直接丟棄于環境中，造成嚴重的生態環境污染、資源浪費和碳排放問題。化學回收可將高分子鏈解聚成其聚合的單體，或控制降解成高值化小分子/大分子產物，升級回收前景廣闊。但高分子材料的化學回收仍處于起步階段（在目前回收方法中占比不足1%），存在反應選擇性差、副反應多、回收產物組分復雜和分離提純困難、產品再利用率低及再利用領域有限等問題。

  近期，四川大學王玉忠院士團隊通過一步氧化降解將廢棄環氧樹脂升級轉化為小分子基超分子粘合劑，實現了樹脂降解與重構的同步，得到的混雜降解產物無需外加其他助劑，可單獨、直接、全部、高值化利用，同時避免了復雜的分離過程，也節約了新材料制備過程中的能耗，是一種新型的升級回收策略。環氧樹脂降解產物（DEP）可直接用作熱熔膠或者溶劑輔助粘合劑，對各種基材均表現出優異的粘結性能，最大粘結強度達到 4.34 MPa，高于目前已經報道的小分子基超分子粘合劑，甚至高于市售粘合劑（EVA、APAO）。DEP 還可以用作水下粘合劑，顯示出超高的水下粘結強度（5.88 MPa）和良好的長期使用穩定性，為解決水下粘附的重大挑戰提供了新的途徑。此外，DEP 還用于密封、堵漏和油水分離等領域。該工作以“Exploiting valuable supramolecular materials from waste plastics”為題發表于《Materials Horizons》上，第一作者為環保型高分子材料國家地方聯合工程實驗室和四川大學建筑與環境學院的劉雪輝博士，通訊作者為四川大學化學學院徐世美教授和王玉忠院士。該工作得到了國家自然科學基金、中央高校基本科研業務費專項經費和高分子材料工程國家重點實驗室開放基金的支持。

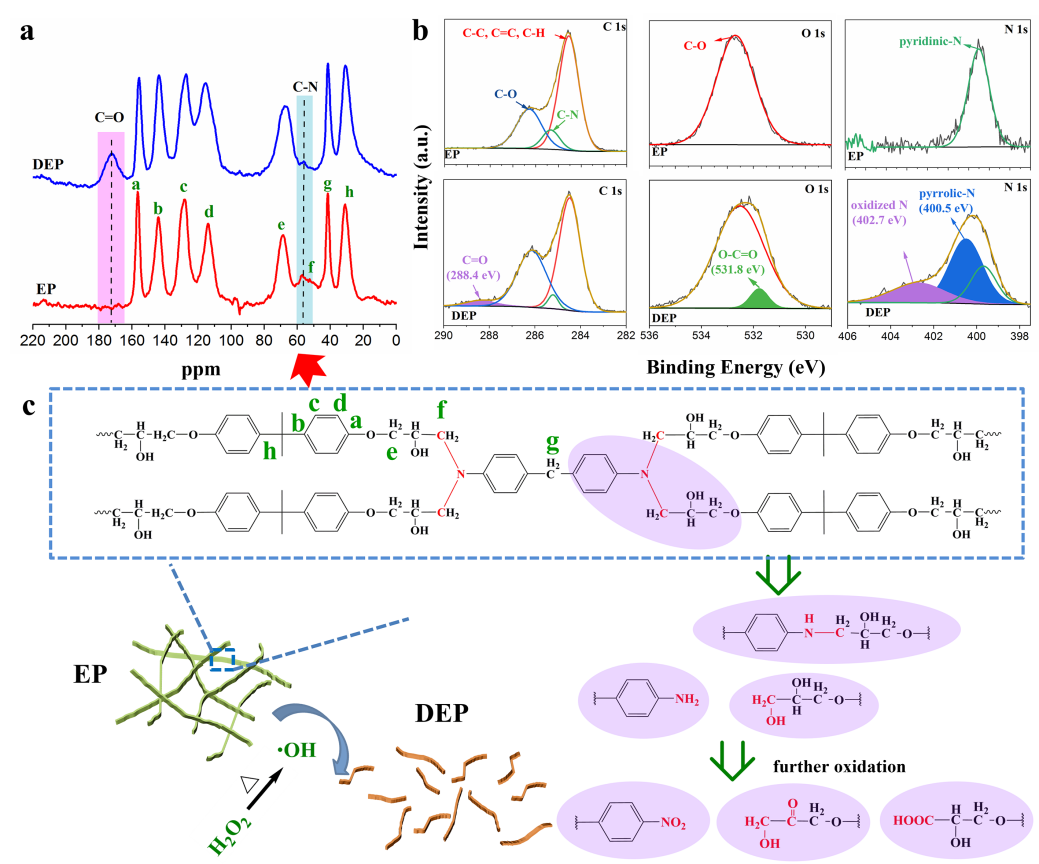

圖1 環氧樹脂的降解機理

圖2 回收產物在干燥環境下的粘結性能

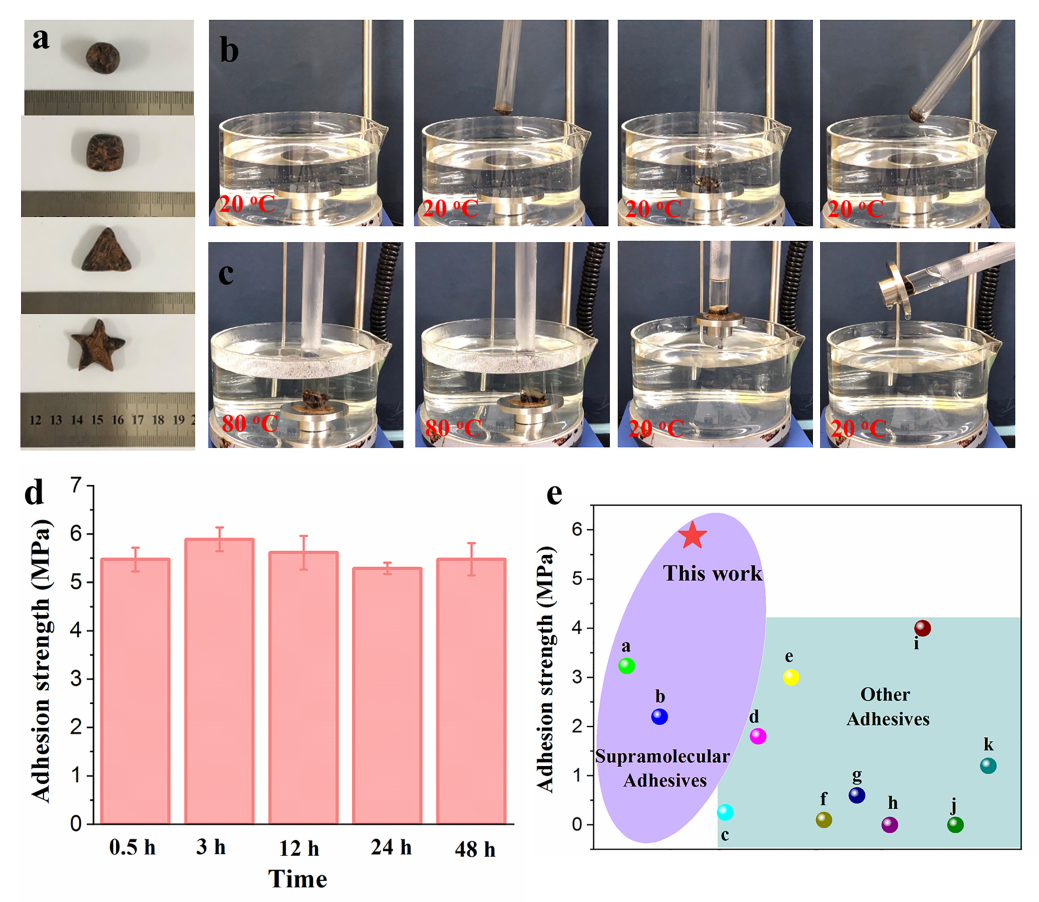

圖3 回收產物的水下粘結性能

  原文鏈接：https://pubs.rsc.org/en/content/articlelanding/2022/mh/d2mh00781a
