私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

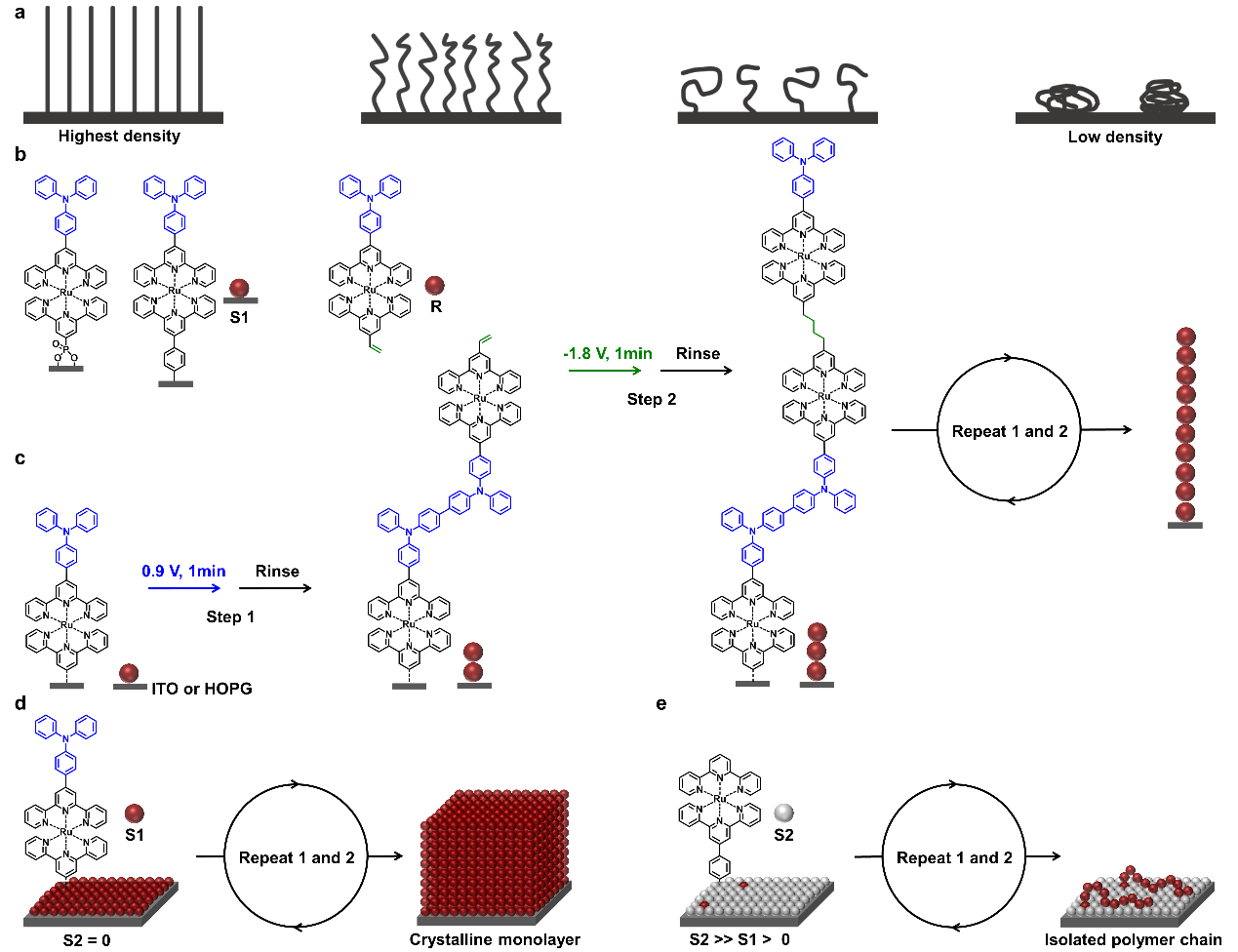

圖1. （a）聚合物單分子薄膜密度依賴；（b）自組裝單層和迭代單體結構；（c）電化學迭代過程；（d）聚合物單分子結晶薄膜制備；（d）聚合物單鏈制備。

  宏觀尺度聚合物結晶材料理論上要求具有單一取向聚合物排列，而聚合物單分子薄膜是實現這一材料的可能途徑。如上圖a所示，厚度和分子長度相當的理想聚合物單分子薄膜，難以通過常用聚合物表面接枝和表面引發聚合兩種方法實現。表面接枝得到的聚合物密度很低，而表面自由基引發實際引發效率非常低。例如，表面引發聚合制備PMMA單分子薄膜，其表面活性位點只有約10 ~ 30%發生聚合，薄膜厚度為理論長度的40%。半剛性聚噻吩單分子薄膜厚度也僅為分子長度的63%。至今為止，表面引發聚合得到復雜結構和光電功能化聚合物還十分困難，這是由于合成過程受空間動力學和統計學限制。

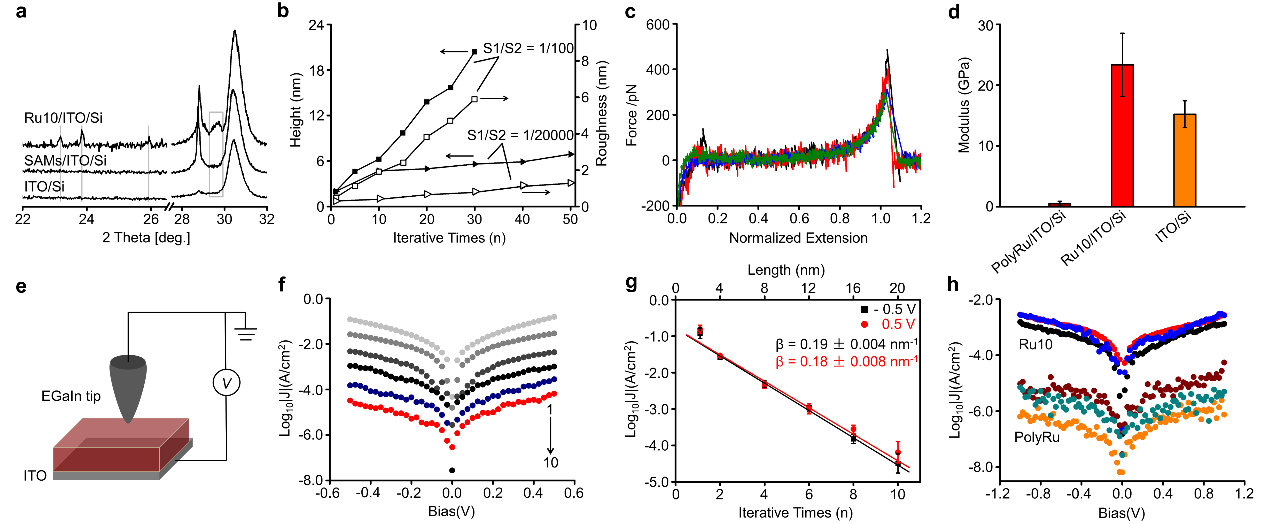

圖2. （a）聚合物單分子薄膜XRD；（b）電活性和非電活性共組裝單層調控制備；（c）單分子力譜；（d）統計模量；（e）EGaIn測試示意圖；（f）聚合物長度和偏壓依賴導電；（g）聚合物長度依賴的電流密度；（h）聚合物單分子結晶薄膜和其無定形電化學聚合薄膜的電流密度比較。

圖3. （a）聚合物單分子的氧化還原態；（b-d）二聚體偏壓依賴的憶阻行為；（e,f）六聚體的憶阻行為；（g,h）十聚體的憶阻行為；（f）聚合物長度和偏壓依賴導電；（i）十聚體的偏壓依賴的憶阻開關比。

  單分子材料功能調控和器件產率仍然制約著單分子器件的發展。聚合物單分子與小分子單層相比具有更高的器件產率，同時也滿足了器件小型化和低功耗要求。研究表明，聚合物單分子具有豐富的氧化還原態，不僅表現了偏壓依賴的憶阻行為，而且還表現了分子長度依賴的憶阻行為。金屬配合物單體組成和序列可控聚合物單分子材料將進一步豐富憶阻行為和信息密度是可預測的。

  論文合作者包括：廈門大學洪文晶教授（EGaIn）、西南交通大學崔樹勛教授（單分子力譜）及化學所李書沐副研究員（質譜）。
