私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  由于不受離子凝膠中離子液體的泄漏限制和水凝膠的水蒸發的影響，透明導電可拉伸的無液體鋰鹽彈性體（LSE）非常適用于作為柔性電子器件的基材。然而，目前具有高離子電導率的透明導電彈性體很少。研究人員通過離子液體的聚合或溶劑置換或者鹽溶解在可聚合的單體里的方式來實現離子導電的性能。但目前仍存在離子電導率低（<10^-1 S m^-1）、不透明、制備過程污染環境等問題。

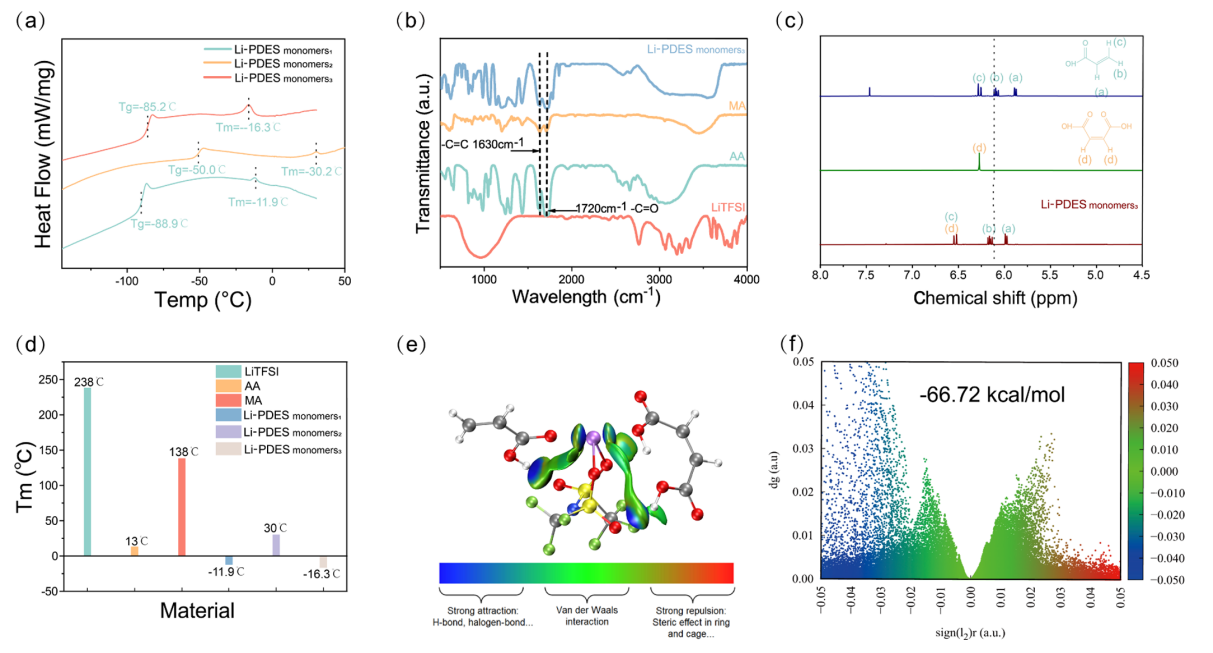

  近日，何明輝教授團隊基于LiTFSI上豐富的氫鍵位點和鋰鍵位點，通過低共熔策略設計了鋰鹽型可聚合低共熔溶劑單體（lithium-salt polymerizable deep eutectic solvents , Li-PDES單體）。在不引入有機溶劑的情況下，通過鋰鹽型氫鍵供體（Li-HBDs，如（雙三氟甲烷磺酸亞胺鋰，LiTFSI））和可聚合氫鍵受體（HBA，如丙烯酸（AA）和馬來酸（MA）之間的氫鍵形成Li-PDES單體。選用基礎性能（機械、光學、自修復和電學性能）優異的的LiTFSI-AA型Li-PDES單體（Li-PDES單體1），用于調節分子量的LiTFSI MA型Li-PDES單體（Li-PDES單體2）作為合成LSE的兩種主要單體。通過低共熔策略制備了具有一體化結構的Li-PDES單體3，與其他鋰鹽彈性體制備策略（如聚合物中的鹽溶解）相比，該策略有助于材料分子水平上的結構設計和性能的微觀調控。除了一體化的Li-PDES單體的優點之外，還對離子導體的離子導電機理進行了結構的設計，制備了高離子導電的LSE。

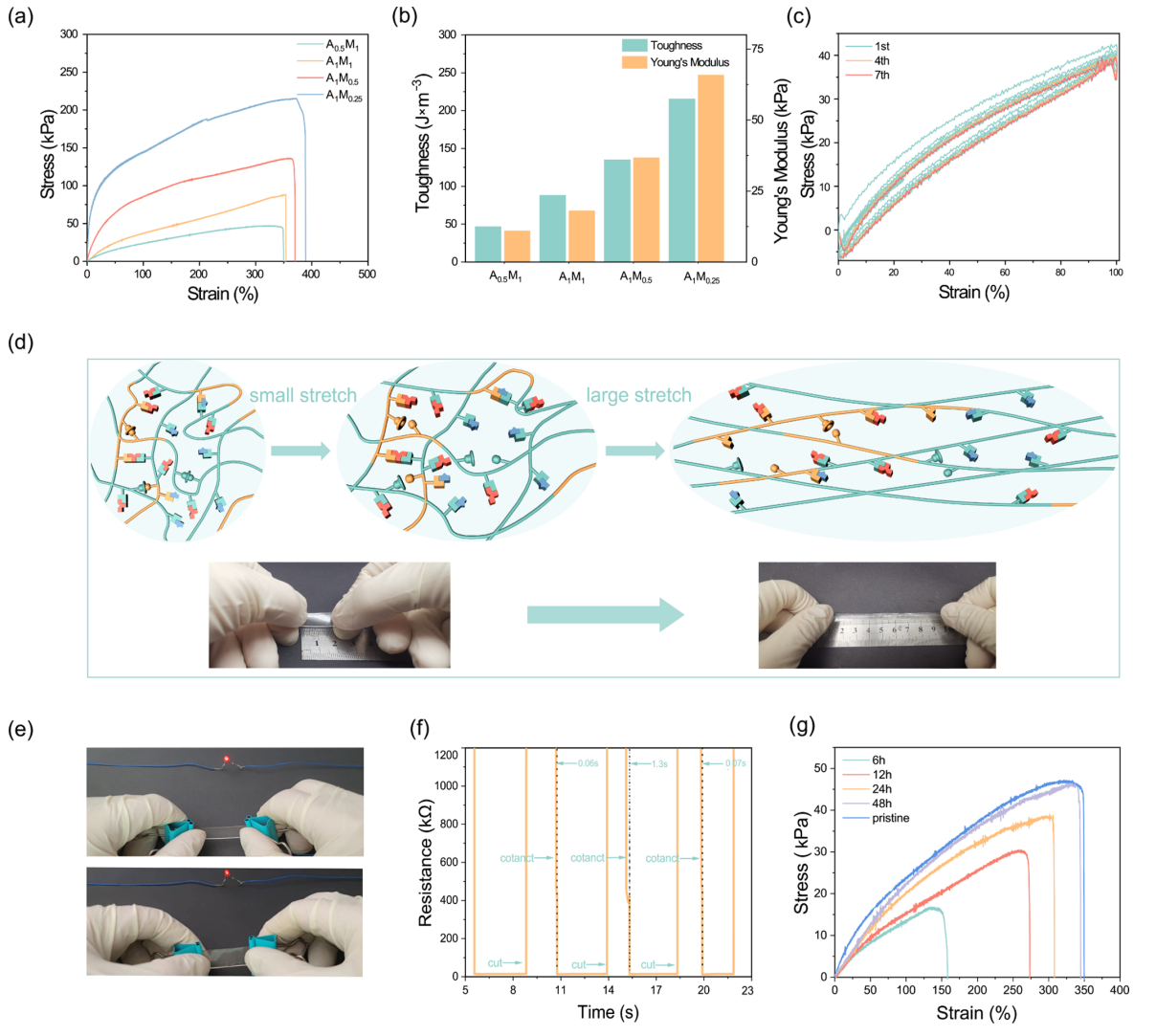

圖4. LSE的力學性能與自愈合性能（a）不同類型鋰鹽彈性體的拉伸應變曲線。（b） 四種鋰鹽彈性體的強度與韌性直方圖。（c） LSE（A_0.5M₁）7個循環的拉伸應變圖。（d） 拉伸樣品的微觀結構和宏觀結構示意圖。LSE自愈能力的機械性能。（e）與LED串聯的LSE的電自愈的圖像。（f） LSE的電阻可以在0.06秒內電信號能迅速恢復到其原始值。（h）原始鋰鹽彈性體和鋰鹽彈性體自修復6h、12h、24h和48h后的拉伸曲線。

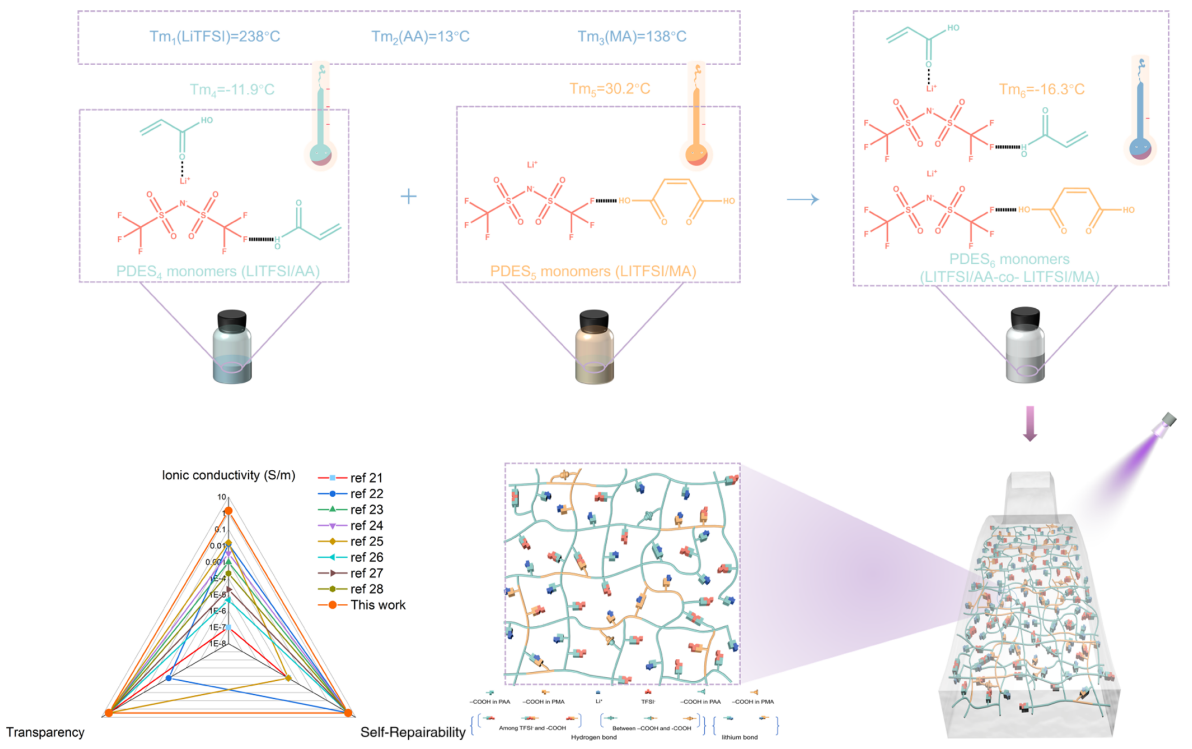

  華南理工大學的何明輝副研究員基于可聚合低共熔的策略，通過將Li-PDES單體3（lithium-salt polymerizable deep eutectic solvents monomers 3）快速光聚合，獲得了具有高離子電導率的透明無液體的LSE。通過改變Li-PDES單體1與Li-PDES單體2的比例來調控整個LSE的整體性能。通過在彈性體結構設計中引入氫鍵與鋰鍵，利用一體化的優勢，制備了一種具有高離子導電性（1.43 S m^-1）的LSE。此外，該LSE還顯示出優異的透明度（92.1%）和出色的自修復效率（高達91.02%）。由于其創新的結構和獨特的功能特性，LSE有望成為未來先進傳感器和可拉伸電子設備的多功能材料。

  論文地址：

  https://pubs.acs.org/doi/10.1021/acs.chemmater.2c01759

  https://www.x-mol.com/paper/1595275864126754816?adv
