私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  基于二維納米材料組裝的宏觀多孔結構在儲能、催化、復合材料等領域應用廣泛。各種成型方式，如自組裝法、模板法、刮涂和印刷技術，已被用于構筑宏觀材料。然而，如何精確控制多級結構并保留納米材料獨特的物化性能仍然是一個挑戰。3D打印技術能準確定制宏觀材料形狀，但要求油墨具有合適的流變學性能。低濃度二維材料的分散液因其固有的低粘度難以滿足3D打印需求，而增加濃度會致使分散液的不穩定性加劇。因此，探索多尺度結構超輕材料的3D打印技術意義重大。

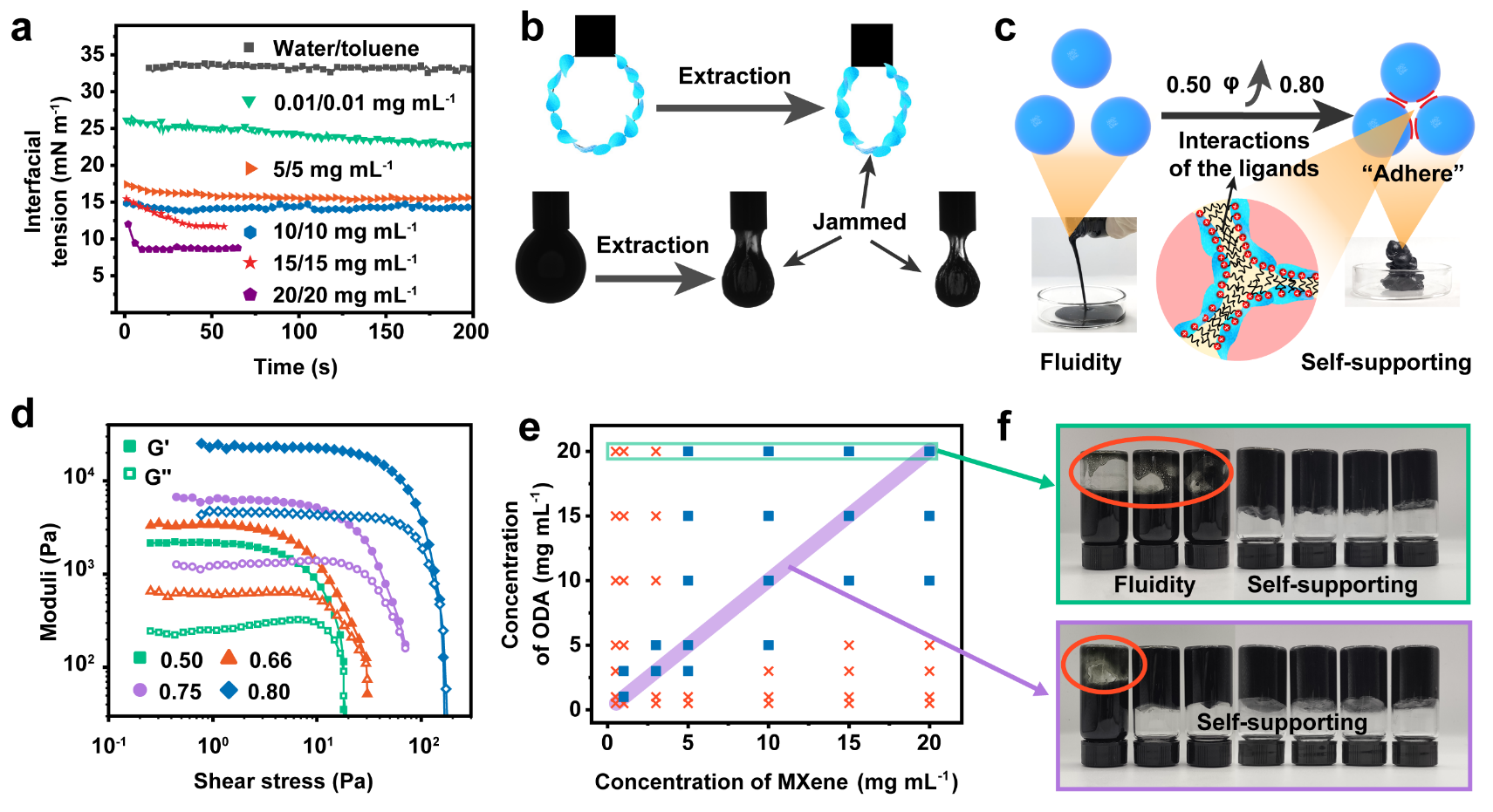

  基于此，北京化工大學材料學院張好斌教授與合作者提出了一種普適性的乳液油墨制備方法，在超低二維納米材料濃度（如MXene: 5 mg mL^-1和氧化石墨烯GO: 3.6 mg mL^-1）下油墨具有優異的流變性能和3D打印性能。在乳液體系中，油相中正電配體和水相中二維納米材料之間的靜電相互作用，促使油-水界面處二維表面活性劑的形成。而乳液液滴表面配體烷基鏈之間的相互作用在很大程度上決定了乳液油墨的流變特性，在超低濃度下形成動態凝膠。相較于相同固含量的分散液，乳液油墨的模量和粘度提升達3個數量級，從而實現了超輕結構材料的直接3D打印，如其密度可低至2.8 mg cm^-3（GO）和4.1 mg cm^-3（MXene）。靈活可調的多尺度材料結構賦予MXene泡沫以優異的導電、電磁屏蔽和隔熱性能。

圖1.基于二維納米材料乳液油墨打印的超輕材料。

圖3.多尺度結構可調材料的打印。

  原文鏈接：https://doi.org/10.1021/acs.nanolett.2c03821

作者簡介：

  張好斌，北京化工大學教授/博導，國家優秀青年科學基金獲得者。長期從事二維納米材料制備與功能化方法、聚合物電磁屏蔽/吸波納米復合材料研究。在Adv Mater，Angew Chem，Adv Funct Mater，ACS Nano等國際學術期刊發表SCI研究論文85篇，授權中國發明專利10多項。相關成果被包括Science、Chem. Soc. Rev.等期刊重點引用和積極評價，論文被引用11000余次。兼聘中國材料研究學會青年工作委員會理事會理事、中國化工學會化工新材料專業委員和Wiley出版社InfoMat雜志青年編委。
