天津大學(xué)李俊杰教授團(tuán)隊(duì) AFM：用于心肌修復(fù)的超組織相容和電生理適配的PEDOT基水凝膠
2023-01-27 來源：高分子科技
導(dǎo)電聚合物水分散體PEDOT:PSS已經(jīng)用于制備組織工程導(dǎo)電水凝膠，增強(qiáng)細(xì)胞間電耦合。基于PEDOT的導(dǎo)電水凝膠通過改善心肌細(xì)胞的跳動(dòng)頻率、收縮速度和排列結(jié)構(gòu)，在心肌組織工程中展現(xiàn)出潛在的應(yīng)用前景。但是，PEDOT:PSS只能在低濃度范圍內(nèi)調(diào)節(jié)以保持細(xì)胞相容性，這限制了粘彈性和電性能的調(diào)節(jié)。這是由于PSS的引入使PEDOT分散體系呈酸性，不利于細(xì)胞的生存和增殖，并可能引起嚴(yán)重的炎癥反應(yīng)。因此，迫切需發(fā)展一種組織工程用PEDOT水分散體及其相應(yīng)的水凝膠。
近日，天津大學(xué)化工學(xué)院李俊杰教授、姚芳蓮教授和華北理工大學(xué)孫紅教授報(bào)道了具有超組織相容性和電生理適配性的PEDOT水分散體和水凝膠。該研究利用陰離子多糖模板分散策略，開發(fā)了專門用于組織工程的聚（3,4-亞乙二氧基噻吩）：（硫酸葡聚糖/羧甲基殼聚糖）（PEDOT：(DSS/CMCS)）水分散系統(tǒng)。PEDOT:(DSS/CMCS)具有與PEDOT:PSS相當(dāng)?shù)乃稚⑿院蛯?dǎo)電性，解決了PEDOT:PSS在細(xì)胞相容性和組織相容性方面的不足（圖1）。此外，PEDOT:(DSS/CMCS) 可以在溫和條件下通過希夫堿反應(yīng)形成可注射導(dǎo)電水凝膠。本研究采用PEDOT:(DSS/CMCS)和氧化葡聚糖制備了用于心臟修復(fù)的可注射導(dǎo)電水凝膠（PDCOH）。PDCOH顯示出與心肌相匹配的機(jī)械性能和傳導(dǎo)性，可以調(diào)節(jié)纖維化引起的電解耦，防止梗塞惡化。此外，PDCOH可以作為脂肪源性干細(xì)胞（ADSCs）的遞送載體，改善受損心肌的修復(fù)效果，包括抑制心室重塑，減少纖維瘢痕，促進(jìn)血管再生，恢復(fù)電生理和搏動(dòng)功能。

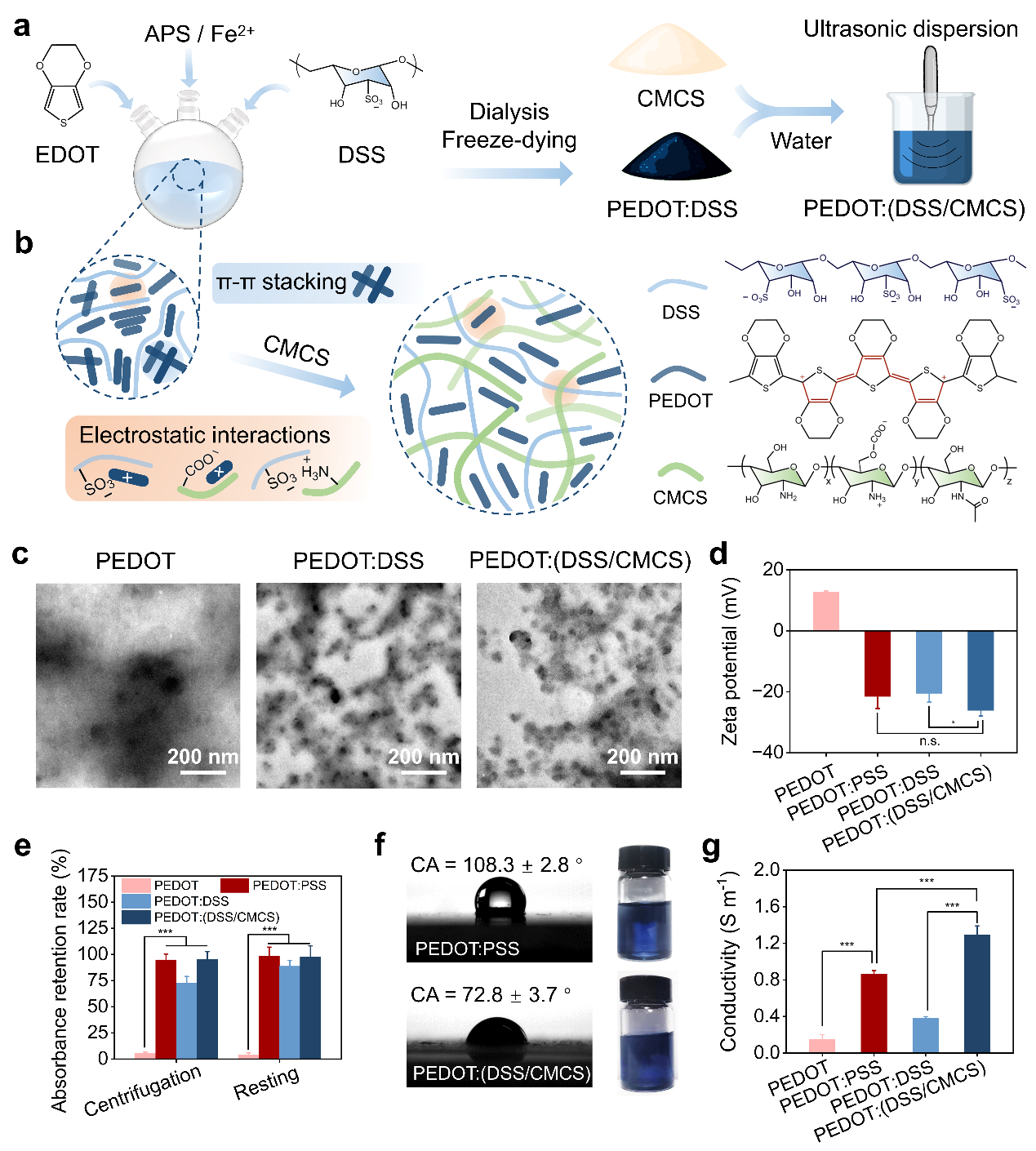

圖1 PEDOT:(DSS/CMCS)的制備與性能

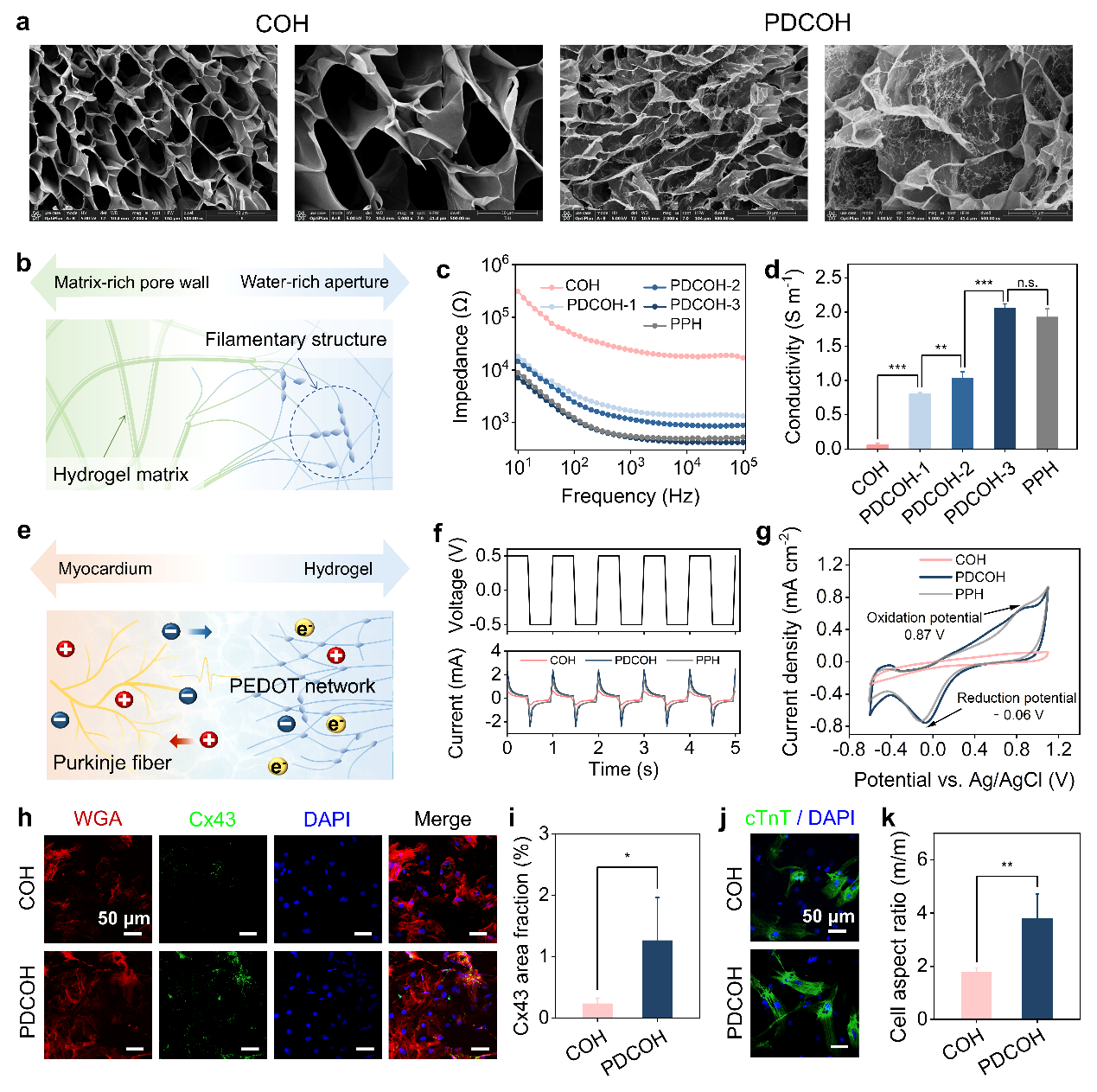

圖2 PDCOH的電化學(xué)性能和對心肌細(xì)胞電生理作用

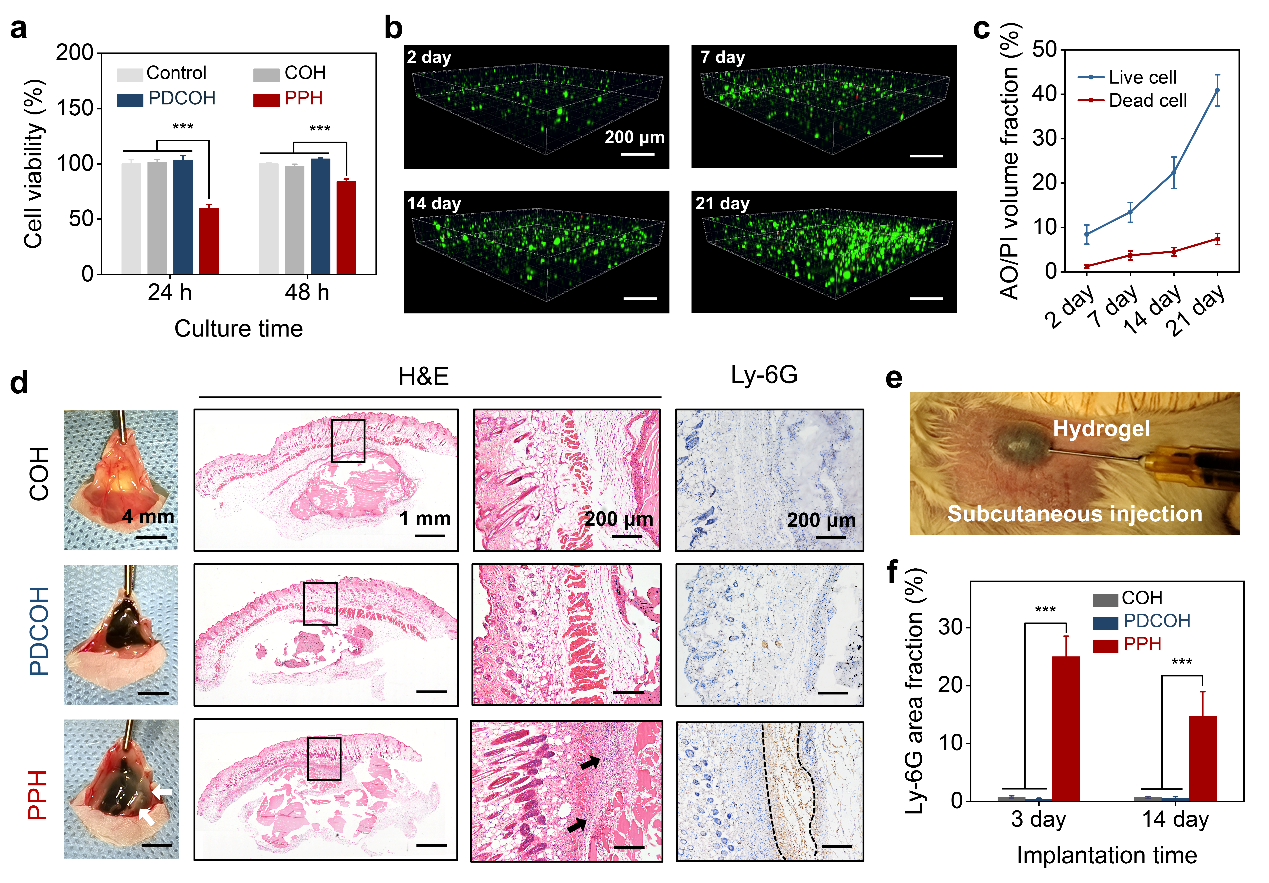

圖3 PDCOH的細(xì)胞相容性和組織相容性

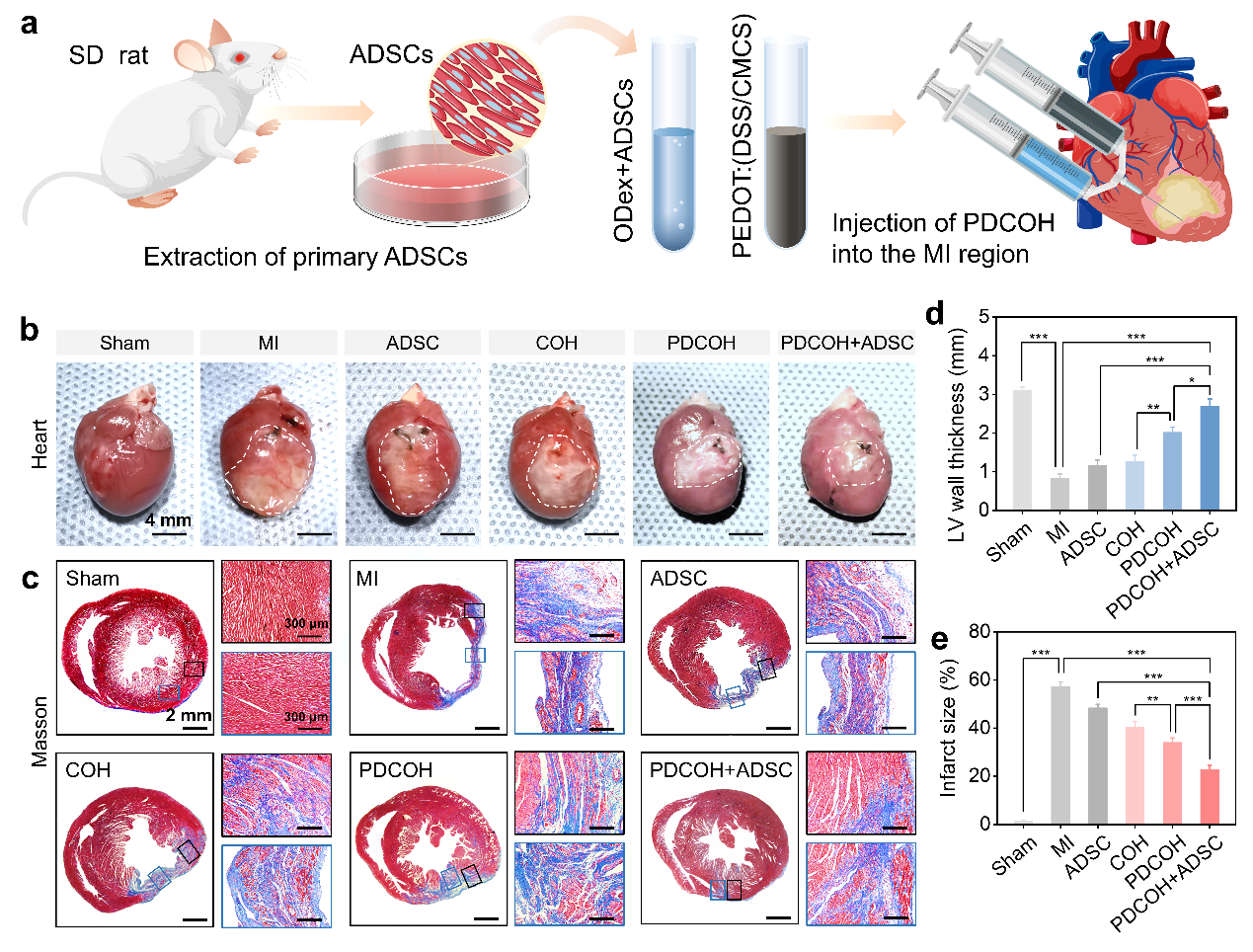

圖4 PDCOH聯(lián)合ADSCs的心肌修復(fù)效果

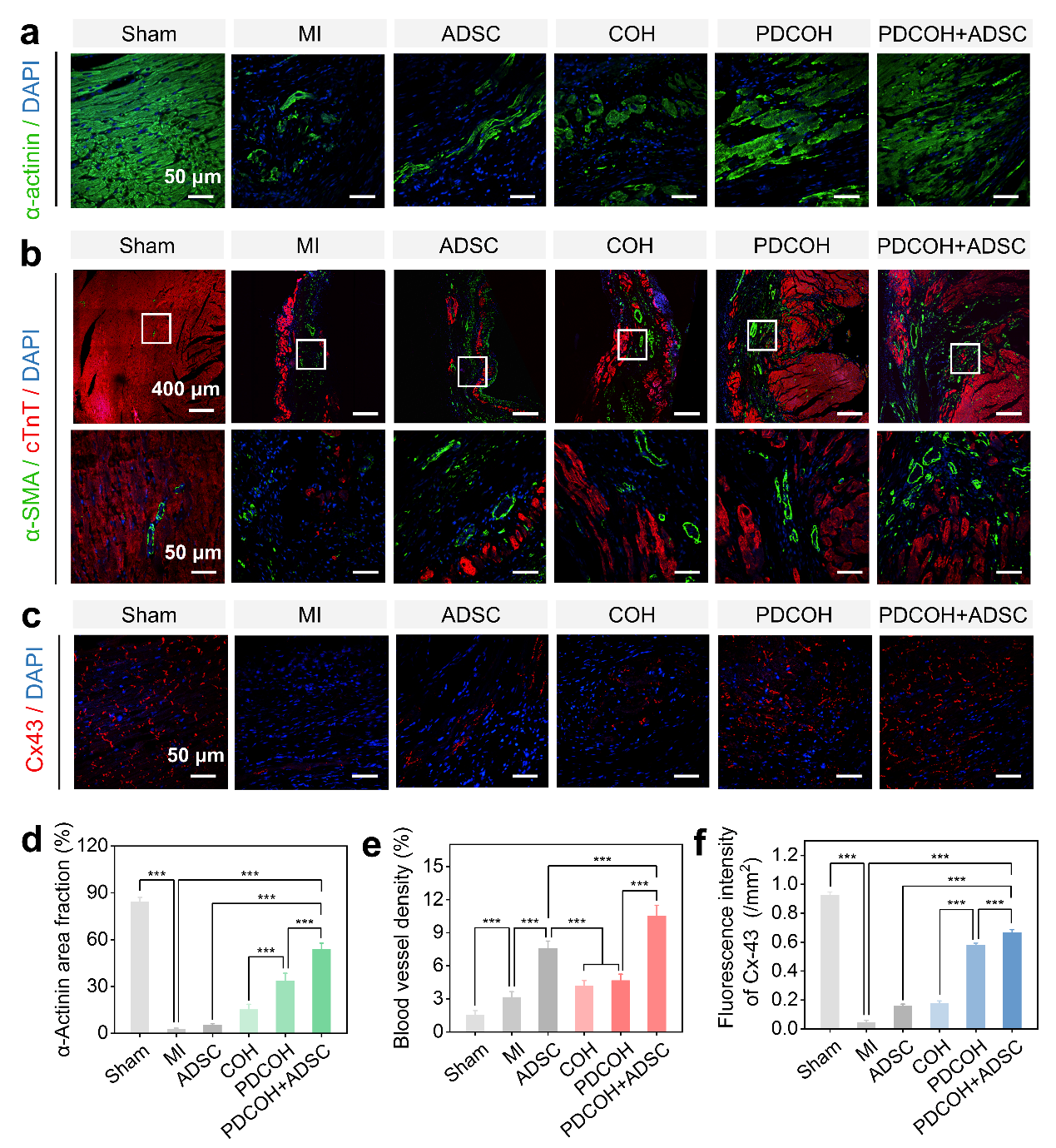

圖5 心肌組織的免疫熒光分析
原文鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202211023
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 中南民族大學(xué)秦四勇、黃蓉團(tuán)隊(duì) AFM：具有分層結(jié)構(gòu)的可注射肽液晶水凝膠指導(dǎo)成肌細(xì)胞排列 - 促進(jìn)肌肉功能恢復(fù) 2025-07-09
- 西南林大杜官本教授、楊龍研究員團(tuán)隊(duì) Nat. Commun.：碳化聚合物點(diǎn)誘導(dǎo)結(jié)晶域集成取向調(diào)控構(gòu)建強(qiáng)健和堅(jiān)韌水凝膠 2025-07-07
- 中山大學(xué)吳丁財(cái)/黃榕康/鄭冰娜/王輝團(tuán)隊(duì) Adv. Mater.：具有長駐留性的可注射多孔炭納米酶水凝膠實(shí)現(xiàn)腫瘤的協(xié)同治療 2025-07-04
- 南方醫(yī)科大學(xué)邱小忠、侯鴻浩教授 Nat. Commun.：一種用于非侵入性心肌修復(fù)和防止術(shù)后組織粘連的智能黏附性Janus水凝膠 2022-12-14
- 南開大學(xué)趙強(qiáng)教授團(tuán)隊(duì)Adv. Sci.：一種可注射水凝膠通過調(diào)節(jié)心肌缺血/再灌注損傷后的ROS/NO失衡，促進(jìn)梗死心肌修復(fù)再生 2022-03-27
- 中科院戴建武再生醫(yī)學(xué)研究團(tuán)隊(duì)《Adv. Mater.》：微環(huán)境控釋型生物材料修復(fù)心肌損傷取得新進(jìn)展 2019-08-17
