私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索：
江蘇科大趙正柏、李為立課題組《Chem. Mater.》：一種具有高導熱、高柔韌和高粘接性的石墨烯/聚烯烴彈性體薄膜用于芯片散熱
2023-03-23  來源：高分子科技

  隨著微電子技術的飛速提升，芯片朝著微小化、高集成度、高運算速度方向發展，由于體積較小的芯片會產生大量的熱，導致芯片操作穩定性和使用壽命的降低。散熱已成為微電子行業發展的核心問題。

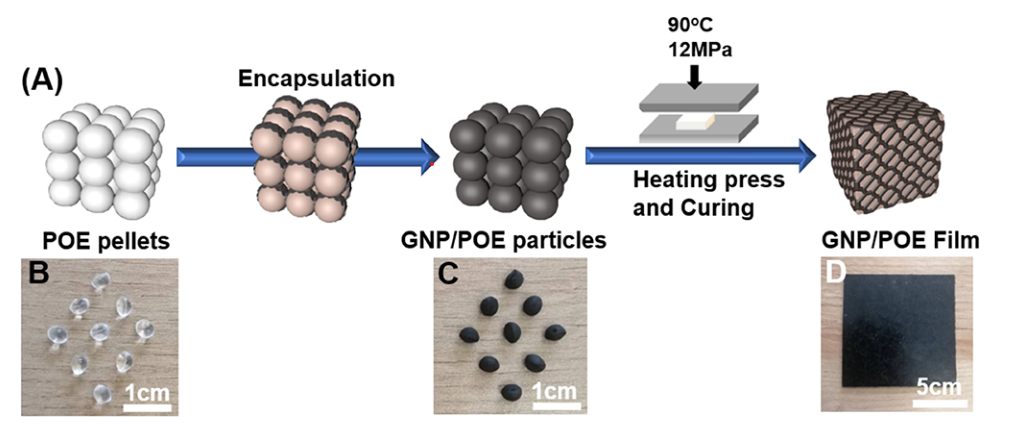

圖1 GNP/POE薄膜的制備路線


  近日，江蘇科技大學材料科學與工程學院趙正柏博士、李為立教授課題組制備了一種具有高導熱性、高柔韌性和高粘接性的石墨烯/聚烯烴（GNP/POE）彈性體薄膜用于芯片散熱。本研究使用簡捷環保的方法制備了GNP/POE薄膜，有效構建了熱傳導路徑。在0.62wt%的極低填料負載下，所制備的GNP/POE膜的熱導率可達到1.07 W·m-1·K-1。通過有限元分析模擬了熱傳導網絡對熱導率增強的影響，熱紅外圖像進一步驗證了GNP/POE膜優越的熱傳導效果。此外，在芯片運行完成后，所制備的GNP/POE膜可以從芯片上無殘留地剝離，這對實際生產具有重要意義。該工作以“Graphene/Polyolefin Elastomer Films as Thermal Interface Materials with High Thermal Conductivity, Flexibility, and Good Adhesion”為題發表在《Chemistry of Materials》上。文章的通訊作者為江蘇科技大學趙正柏博士。

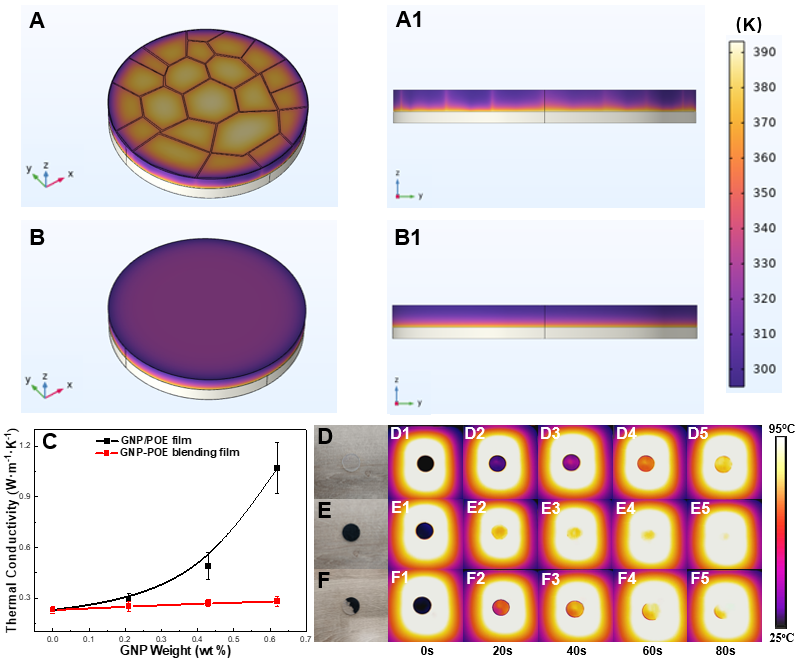

圖2 GNP/POE和POE薄膜穩態熱傳導的有限元分析


圖3 TIM在芯片冷卻中的應用示意圖及GNP/POE薄膜作為TIM的散熱模型

  該工作是團隊近期關于熱界面材料的最新進展之一。導熱填料的加入往往會破壞聚合物的力學性能，如何降低界面熱阻、有效構建熱傳導路徑，是提高聚合物導熱性能的關鍵。為此團隊近兩年來系統研究了傳熱機理，在低填料負載下，制備了一系列導熱性能優異的聚合物。通過水解縮合制備了SiO/MWCT核殼雜化物，詳細討論了導熱稀疏的增強機理，并用EMA模型評估聚合物基體和填料之間的界面熱阻（Polymer 2022 ,262,125430）。此外，還制備了SiO/GNP環氧樹脂復合材料，同過填料與聚合物基體之間官能團之間的作用，及SiO殼在填料表面的完全封裝，降低填料與聚合物基質間的界面熱阻（Ceram.Int. 2023.49(2).2871-2880）。


  原文鏈接：https://doi.org/10.1021/acs.chemmater.2c03730

版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板： 江华| 高邮市| 桦甸市| 和平区| 惠安县| 东兰县| 娱乐| 大连市| 陈巴尔虎旗| 大荔县| 龙井市| 建始县| 根河市| 通化市| 伊通| 象州县| 安吉县| 正蓝旗| 曲靖市| 醴陵市| 扬州市| 马关县| 湘潭市| 宣武区| 克拉玛依市| 平泉县| 镇康县| 封丘县| 辽源市| 巴南区| 淮北市| 鸡泽县| 五指山市| 新泰市| 隆林| 嘉荫县| 盐边县| 惠州市| 孝义市| 广宁县| 务川|
