asian艳丽的少妇pics,四十九岁老阿姨燥热入睡困难原因,胖老妇大白屁股bbwasspics

南京大學(xué)李承輝教授團隊 Angew：從動態(tài)化學(xué)出發(fā)得到的可回收室溫穩(wěn)定有機超長磷光聚合物

2023-04-01 來源：高分子科技

關(guān)鍵詞：動態(tài)化學(xué) 環(huán)氧樹脂可回收再加工形狀記憶超長室溫有機磷光聚合物

目前，室溫磷光(Room Temperature Phosphorenscence, RTP)聚合物材料因其質(zhì)量輕、柔韌性好、易加工等優(yōu)點被廣泛應(yīng)用于智能響應(yīng)、多重防偽加密等領(lǐng)域。但是，由于聚合物網(wǎng)絡(luò)中的柔性高分子鏈不利于抑制三重態(tài)激子的非輻射衰變，并且體系中較弱的分子間相互作用對外界氧氣、水分等因素具有較高的敏感性，從而會導(dǎo)致本征型RTP聚合物材料的余輝在室溫條件下持續(xù)時間短且容易被淬滅等問題。

近日，南京大學(xué)李承輝教授課題組為解決以上問題，從獨特的動態(tài)化學(xué)角度出發(fā)，利用硼酸酯動態(tài)鍵以及配位鍵與環(huán)氧樹脂相結(jié)合，通過本征型化學(xué)手段得到了一種兼具可回收、再加工和形狀記憶功能的超長室溫有機磷光聚合物材料(圖1a)。由于聚合物網(wǎng)絡(luò)當(dāng)中的動態(tài)B–N配位鍵可以在外力作用下發(fā)生可逆斷裂，有效耗散外界能量，所以與普通共價交聯(lián)的環(huán)氧樹脂相比，該環(huán)氧聚合物的韌性得到了明顯提升(12.26 MJ m^-3) (圖1b和c)。其中高度交聯(lián)的聚合物網(wǎng)絡(luò)可以有效抑制體系當(dāng)中的三重態(tài)激子非輻射衰變，抵抗外界因素(如氧氣、水分等)的入侵，該材料在室溫下展現(xiàn)出了超長的磷光壽命(τ=540.4 ms)，其藍綠色余輝可以在室溫環(huán)境中持續(xù)8 s以上。并且該材料展現(xiàn)了出色的穩(wěn)定性，即使在水中或其它溶劑中浸泡長達三個月，其室溫磷光性能也不會明顯下降（圖2）。

圖1. (a) 有機磷光聚合物的合成路線及其網(wǎng)絡(luò)結(jié)構(gòu)示意圖; (b) 聚合物材料力學(xué)拉伸曲線； (c) 配位鍵增韌機理示意圖。

圖2. 聚合物材料的磷光性能表征及多種應(yīng)用展示。

聚合物體系中大量動態(tài)硼酸酯鍵、B–N配位鍵和氫鍵的存在，賦予了材料優(yōu)異的形狀記憶、可加工和可降解性能。樣品被循環(huán)加工多次之后，其力學(xué)性能和RTP性質(zhì)依然沒有明顯衰減（圖3）。該工作進一步將聚合物材料的形狀記憶功能與其熒光和磷光性質(zhì)進行巧妙結(jié)合，展示了該材料在仿生模擬、信息防偽、多重加密、圖案擦除等方面的實際應(yīng)用（圖4）。該工作基于動態(tài)化學(xué)的設(shè)計策略和合成手段為后續(xù)開發(fā)多功能室溫磷光聚合物材料提供了一種新思路。

圖3. 聚合物材料的動態(tài)性質(zhì)和可加工性能表征。

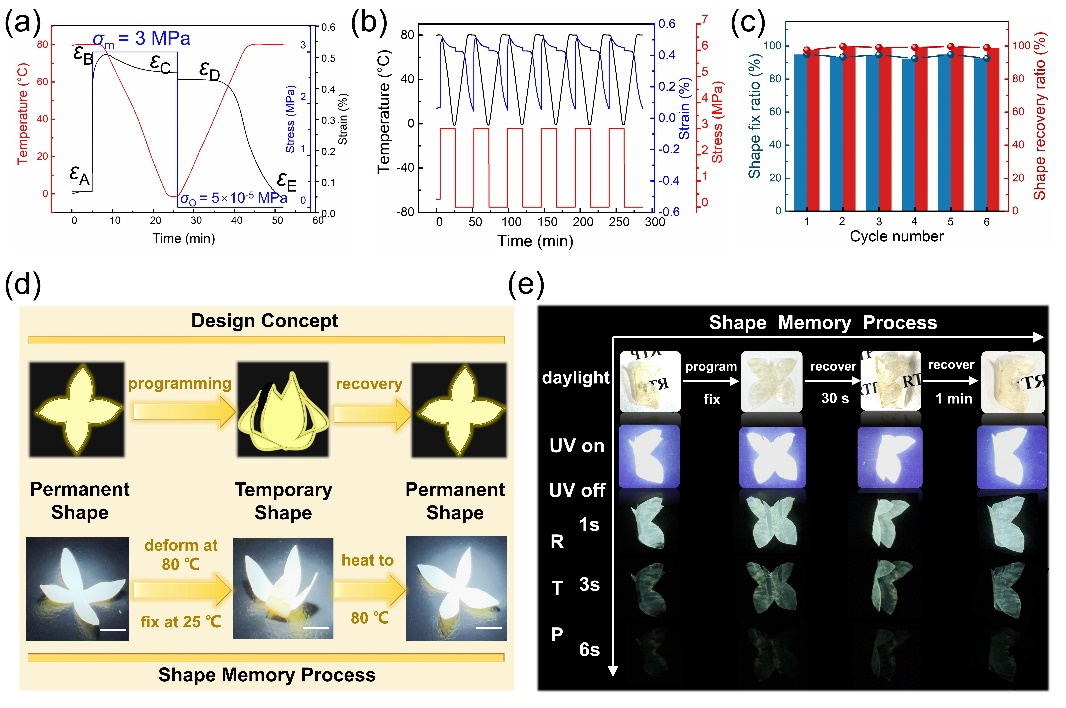

圖4. 聚合物材料的形狀記憶功能及與RTP功能的聯(lián)用展示。

該工作近期以“Tough, Reprocessable and Recyclable Dynamic Covalent Polymers with Ultrastable Long-Lived Room-Temperature Phosphorescence”為題發(fā)表在《Angewandte Chemie International Edition》上（DOI: 10.1002/anie.202301993）。文章第一作者為南京大學(xué)博士研究生趙梓含，李承輝教授為通訊作者，特別感謝南京大學(xué)左景林教授、鄭佑軒教授、南京工業(yè)大學(xué)安眾福教授給予的幫助和指導(dǎo)！

原文鏈接：https://onlinelibrary.wiley.com/doi/epdf/10.1002/anie.202301993

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
