水系鋅空氣電池具有高理論能量密度、高安全性和低成本等優(yōu)勢，在柔性和可穿戴電子設(shè)備等領(lǐng)域具有潛在商用價(jià)值。鋅空氣電池正極氧還原反應(yīng)（ORR）遲滯的反應(yīng)動(dòng)力學(xué)導(dǎo)致電池放電過程產(chǎn)生較大的過電位，嚴(yán)重影響了電池的實(shí)際能量密度。Fe-NxC單原子催化劑（SAC）既可以最大程度上提高Fe-Nx活性位點(diǎn)的比例，又可以提高對特定反應(yīng)途徑（如四電子ORR）的選擇性。但金屬原子在高溫下燒結(jié)極易發(fā)生遷移和團(tuán)聚，形成金屬團(tuán)簇或金屬納米顆粒。此外，碳載體有限或單一的孔隙結(jié)構(gòu)進(jìn)一步限制了三相界面?zhèn)髻|(zhì)擴(kuò)散速率和Fe-Nx活性位點(diǎn)的充分利用。納米纖維素氣凝膠是一種結(jié)合了傳統(tǒng)氣凝膠及纖維素本身優(yōu)良性能的新型材料，具有綠色環(huán)保可持續(xù)、高孔隙率、大比表面積、低密度等優(yōu)良特性，可以作為Fe-NxC SAC的優(yōu)良載體。然而，如何精確引入金屬原子并優(yōu)化其在氣凝膠的空間分布和配位環(huán)境仍然是一個(gè)重大挑戰(zhàn)。

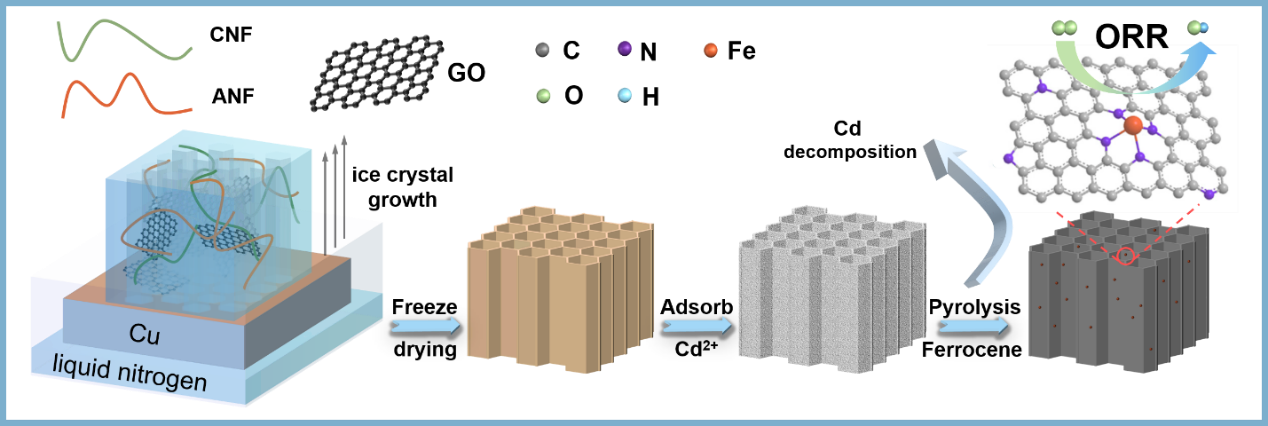

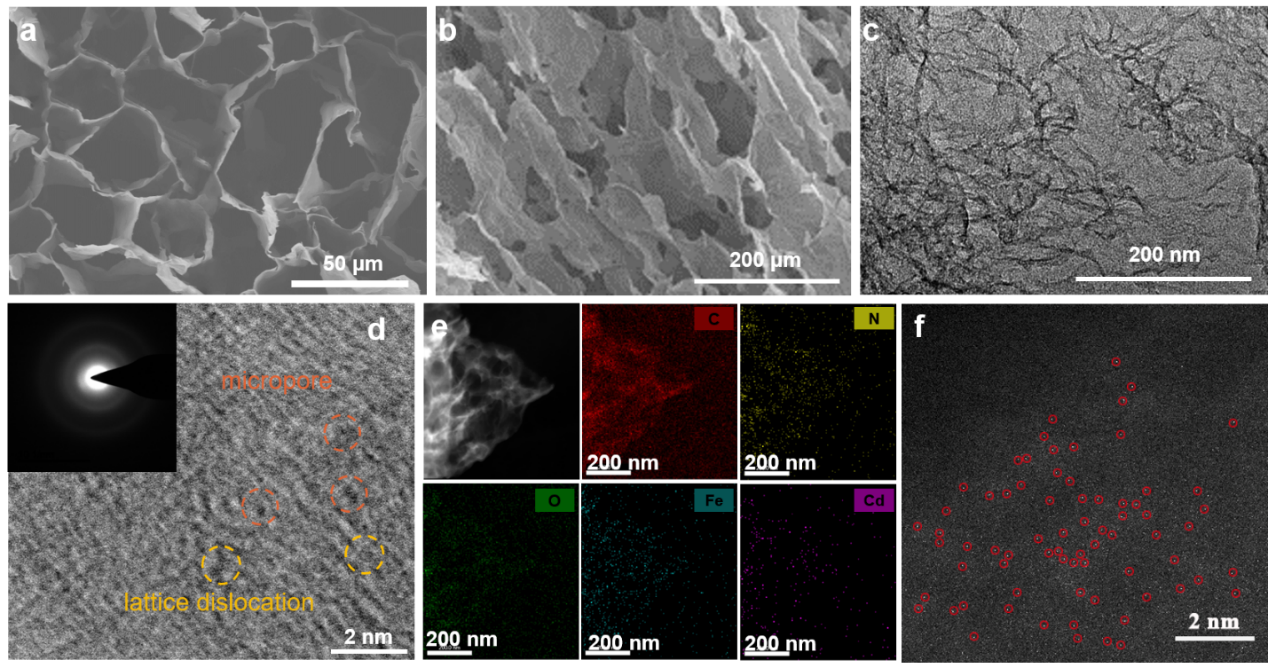

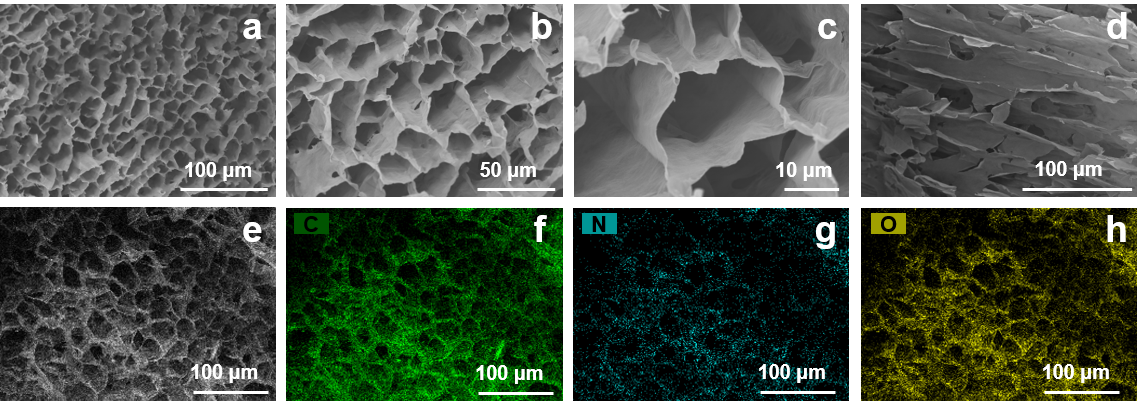

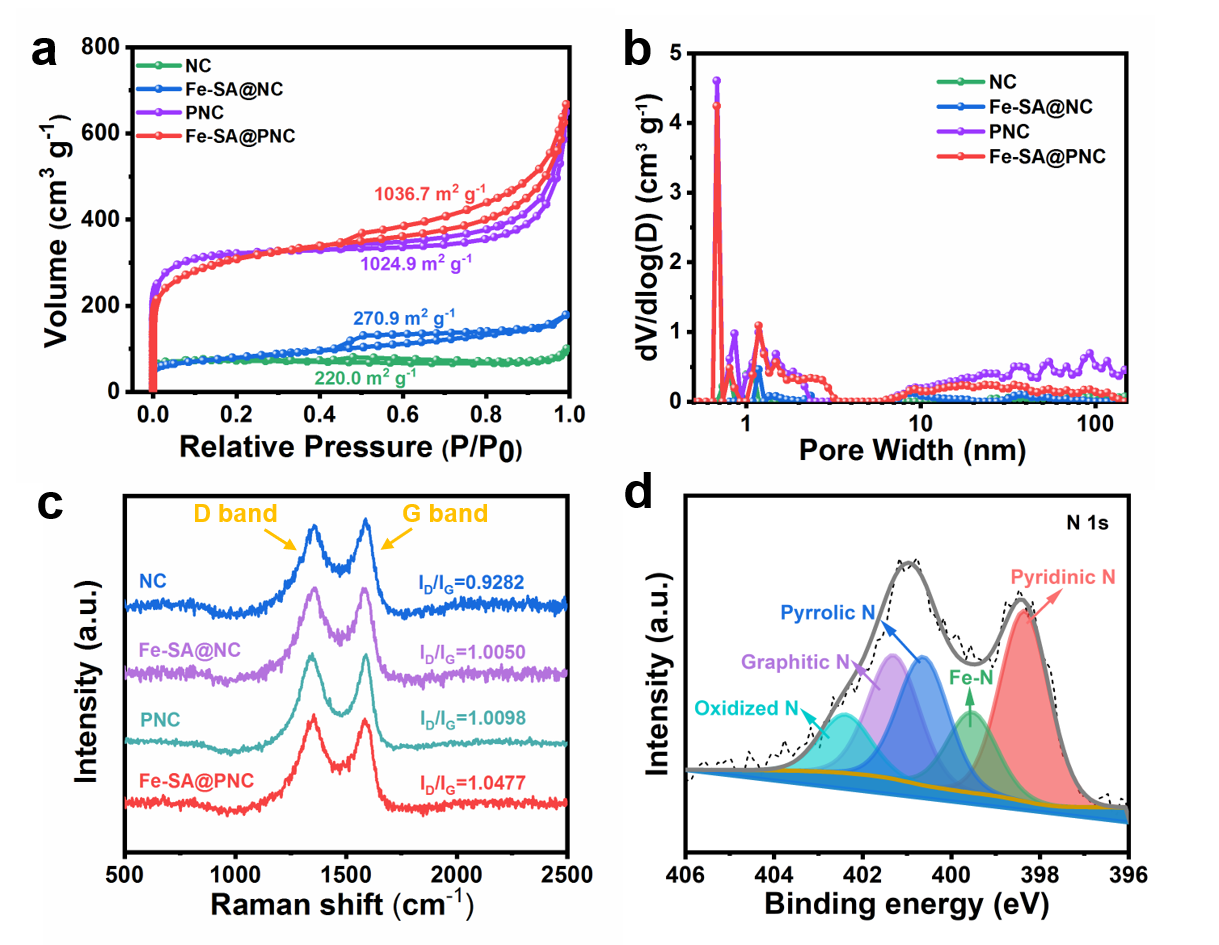

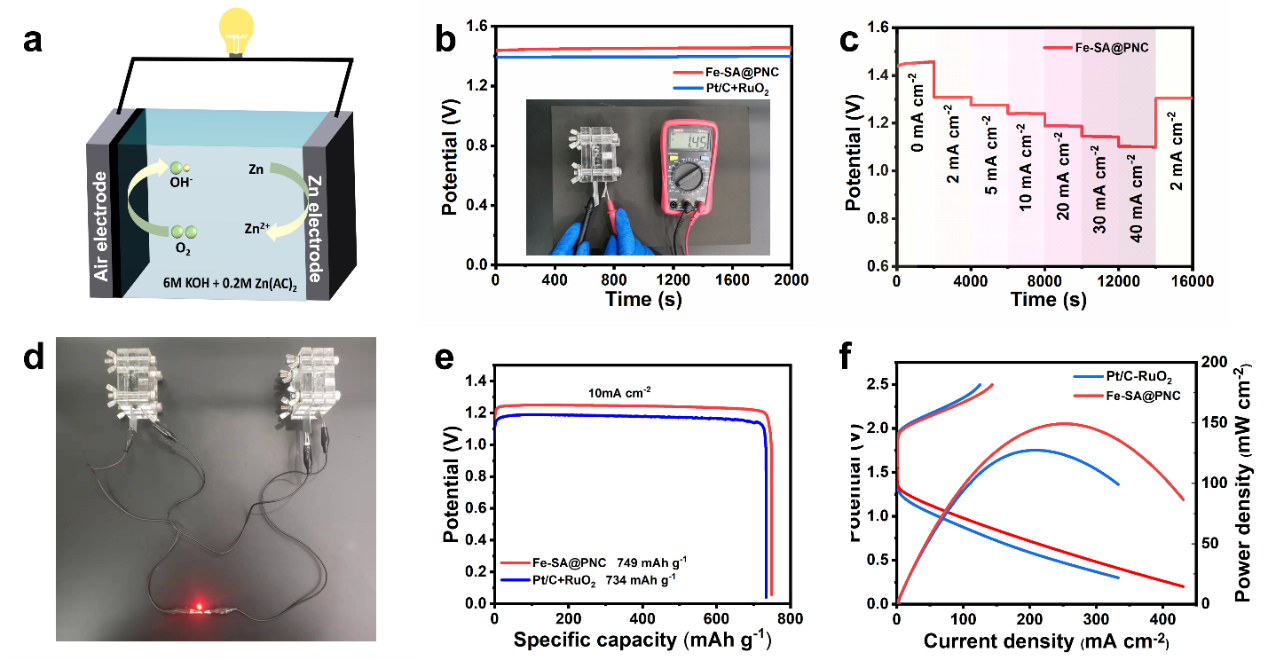

圖7. Fe-SA@PNC組裝的鋅-空氣電池性能表征。
文章鏈接：Chemical vapor deposition strategy for inserting atomic FeN4 sites into 3D porous honeycomb carbon aerogels as oxygen reduction reaction catalysts in high-performance Zn-air batteries.
https://doi.org/10.1016/j.cej.2023.142719
- 華南師大張振、湖北大學(xué)尤俊 Carbohyd. Polym.：“準(zhǔn)溶劑”自剝離法低能耗制備纖維素納米纖維 2025-04-24
- 武漢理工楊全嶺/石竹群、陜科大孫梓雄 CRPS：基于羧基位點(diǎn)的多級胺改性纖維素納米纖維多孔氣凝膠膜摩擦電材料 2024-05-03
- 華南理工劉偉峰和廣東工大邱學(xué)青 ACS SCE：溶脹輔助預(yù)拉伸制備CNF/LS取向增強(qiáng)PVA復(fù)合膜 2024-04-15
- 東華大學(xué)朱美芳院士/葉長懷團(tuán)隊(duì) AFM：具有優(yōu)異力學(xué)和隔熱性能二氧化硅/芳綸納米纖維雙網(wǎng)絡(luò)復(fù)合氣凝膠纖維用于耐火型摩擦納米發(fā)電機(jī) 2024-08-24
- 陜科大張美云教授團(tuán)隊(duì)《Compos. Part B-Eng.》綜述：芳綸納米纖維基功能復(fù)合材料-制備、應(yīng)用與前景 2024-01-24
- 迪肯大學(xué)類偉巍教授團(tuán)隊(duì) Adv. Funct. Mater.: 液相重組芳綸納米纖維助力超高通量納濾膜 2024-01-07
- 華南農(nóng)大楊卓鴻/胡洋、阿爾伯塔大學(xué)曾宏波 CST: 基于香草醛固化劑和改性氧化石墨烯的高強(qiáng)度、耐老化、可回收環(huán)氧防腐涂層 2025-07-11
