浙理工左彪教授課題組 Macromolecules：亞穩態吸附控制界面高分子動力學的傳遞
2023-06-05 來源：高分子科技
高分子熔體在固體表面的吸附是重要界面現象，與高分子復合材料流變和玻璃化等行為密切相關。高分子鏈段在固體表面的吸附顯著減弱界面高分子的運動活性，造成界面分子弛豫時間增長、玻璃化溫度升高等。近年的研究發現，界面滯緩的動力學具有長程傳遞距離，能影響界面以上數十納米深度內高分子運動，從而在固體界面產生分子運動能力漸進變化的動力學梯度層（如圖1右圖）。但是界面高分子運動能力長程傳遞的分子機制和結構起源仍不清晰。

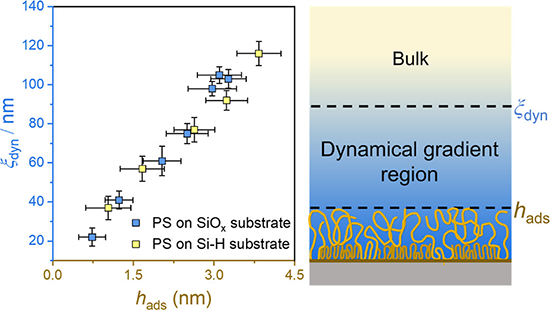

圖1. 界面效應傳遞深度 (ξdyn) 與界面吸附層厚度 (hads) 的關系 (左)；界面吸附鏈結構以及界面動力學梯度層示意圖 (右)。
本質上，界面吸附高分子是典型的非平衡態體系，其結構和動力學都隨時間而發生演變。早期吸附在界面的高分子主要采取稀疏的平躺吸附鏈構象；在遠高于高分子玻璃化溫度的條件下，吸附鏈發生緩慢的結構重排，更多的界面高分子被吸附在基底表面，使界面層增厚；在經歷一系列低能量亞穩態結構后，最終形成由緊密“平躺”吸附鏈和松散“伸展”吸附鏈構成的相對穩定的界面吸附層（圖1右圖）。

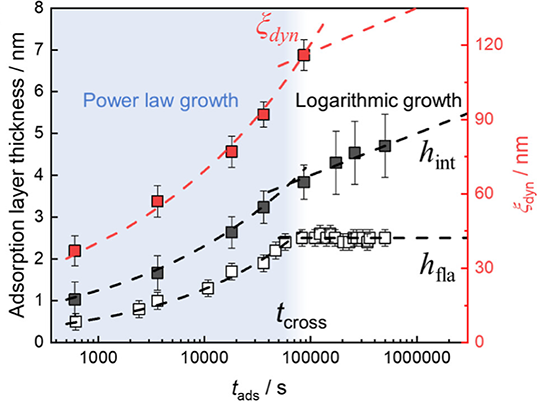

圖2. 界面動力學傳遞深度 (ξdyn) 與吸附層厚度 (hint) 的隨時間的演變過程。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.3c00414
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 東南大學盧曉林研究員課題組在界面吸附高分子鏈的結構演化研究中取得進展 2019-10-17
- 東南大學盧曉林研究員課題組在界面吸附高分子鏈的結構研究中取得進展 2018-09-27
- 浙工大王旭教授課題組《Nanoscale Horiz.》封面：“真彩色”調色板 - 二元亞穩態光子晶體 2022-07-28
- 清華大學徐軍課題組《Macromolecules》: 共軛聚合物在亞穩態溶液中的主成核研究 2022-04-18
- “高處”亦勝寒！美國達特茅斯學院柯晨峰/日本東京大學伊藤耕三團隊合作《Chem》：實現亞穩態3D打印材料的多尺度調控 2021-06-30
- 上海交大申濤團隊/陳向洋團隊 Angew：光電協同助力聚苯乙烯塑料發散性升級回收 2025-06-15
- 西安交大張志成/龔紅紅團隊 Adv. Sci.：通過π-共軛聚苯乙烯中電子效應協同調控平衡聚合物電介質儲能密度與能量損耗間的矛盾 2025-01-31
