私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚合物由很多結(jié)構(gòu)單元組成，即使每個(gè)結(jié)構(gòu)單元在固體表面的吸附能很小，其加和就會(huì)使整鏈形成強(qiáng)大的吸附。近20多年的研究表明，聚合物與無(wú)機(jī)固體的界面相互作用會(huì)在固體表面形成無(wú)法被溶劑洗脫的“不可逆”吸附層，成為連接無(wú)機(jī)納米顆粒與周圍聚合物的橋梁，其結(jié)構(gòu)與納米受限聚合物材料（如納米復(fù)合材料）的物理性質(zhì)密切相關(guān)。目前的研究表明，吸附層的結(jié)構(gòu)包括內(nèi)部緊密鏈（Flattened chains）和外部松散吸附鏈(loosely adsorbed chains)的雙層結(jié)構(gòu)，然而吸附鏈動(dòng)力學(xué)研究仍然具有挑戰(zhàn)性。一般認(rèn)為吸附鏈脫附能壘極高，被認(rèn)為是“dead”，即無(wú)法在實(shí)驗(yàn)的時(shí)間和溫度尺度內(nèi)觀察到脫附。

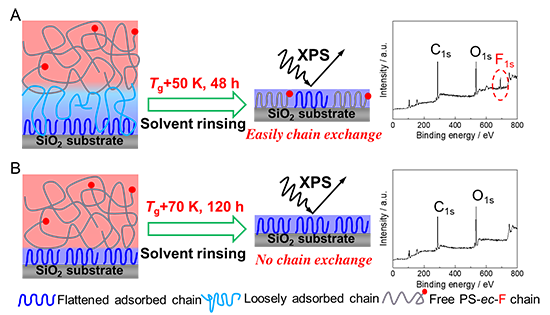

  為了澄清固體表面聚合物吸附鏈?zhǔn)欠窨赡妫麄儼l(fā)展了一種利用氟化基團(tuán)標(biāo)記聚合物研究吸附鏈動(dòng)力學(xué)的方法（見Figure 1），發(fā)現(xiàn)緊密吸附鏈的脫附比松散吸附鏈的脫附困難很多，具有很強(qiáng)的溫度與分子量依賴性，其交換時(shí)間（t_fe）與吸附鏈聚合度（N）呈

Figure 2. The time for the flattened layer to begin exchanging (t_fe) as a function of the N^1/2 of adsorbed polymers in (a) [PS₆₂₈-ec-FMA_1.5]//[PS-flattened layer] and (b) [PS₆₂₈-ec-FMA_1.5]//[PS interfacial sublayer].

  對(duì)于松散吸附鏈促進(jìn)緊密吸附鏈加速解吸的原因目前尚未完全厘清。他們暫時(shí)將該現(xiàn)象歸因于兩個(gè)方面：（1）在吸附層的形成過(guò)程中，松散吸附鏈和緊密吸附鏈之間很可能會(huì)形成相互纏結(jié)的結(jié)構(gòu)。當(dāng)松散吸附鏈在脫附時(shí)，可能會(huì)通過(guò)相互纏結(jié)的結(jié)構(gòu)誘導(dǎo)緊密吸附鏈發(fā)生解吸。（2）從脫附熱力學(xué)的角度來(lái)看，當(dāng)松散和緊密吸附鏈同時(shí)存在并發(fā)生解吸時(shí)比單獨(dú)緊密吸附鏈解吸時(shí)具有更高的熵變，因而更容易出現(xiàn)脫附現(xiàn)象。這些發(fā)現(xiàn)為深入理解吸附層結(jié)構(gòu)及其在一定條件下的變化規(guī)律給出了新的思路，為設(shè)計(jì)和調(diào)控聚合物薄膜、納米復(fù)合材料等的結(jié)構(gòu)與性能提供了新的方案和途徑。本工作由博士生任煒釗完成，通訊作者為徐健荃博士和王新平教授。該研究得到國(guó)家自然科學(xué)基金委22161160317， 22173081和22203075等項(xiàng)目的資助。

  原文鏈接：https://pubs.acs.org/doi/10.1021/acsmacrolett.3c00206
