北航鄭詠梅教授課題組 Adv. Mater.：具有多生物啟發機械耐久性結構的堅固光熱疏冰表面
2023-08-09 來源：高分子科技
近期，北京航空航天大學鄭詠梅課題組通過采用激光分層微納加工策略，制備了具有仿生機械耐久性結構的堅固光熱疏冰表面（圖1）。該研究受到天然蜂窩和仙人掌刺結構啟發，通過集成兩個特性獲得了具有機械耐久性的堅固光熱疏冰表面（MAHC）。該MAHC表面在仿生蜂窩結構的保護下，增強了超疏水微錐陣列的機械強度。即使在多次線性磨損后，MAHC表面仍具有出色的憎水性（圖2）。得益于出色的機械耐久性，MAHC表面在磨損過程中能夠維持穩定的結冰延遲能力和光熱除冰能力（圖3）。此外，在架空高速鐵路的銅合金傳輸線上制造了MAHC表面。在陽光照射下，覆蓋在傳輸線表面的凍雨能夠快速滑落（圖4）。這項研究為應用于寒冷或低溫氣候下交通領域或電力系統中的防冰材料的設計提供了新的思路。
該工作以“Robust Photothermal Icephobic Surface with Mechanical Durability of Multi-bioinspired Structures”為題發表在《Advanced Materials》上（DOI: 10.1002/adma.202305322）。文章第一作者是北京航空航天大學周茂林博士。該研究得到國家自然科學基金委的支持。

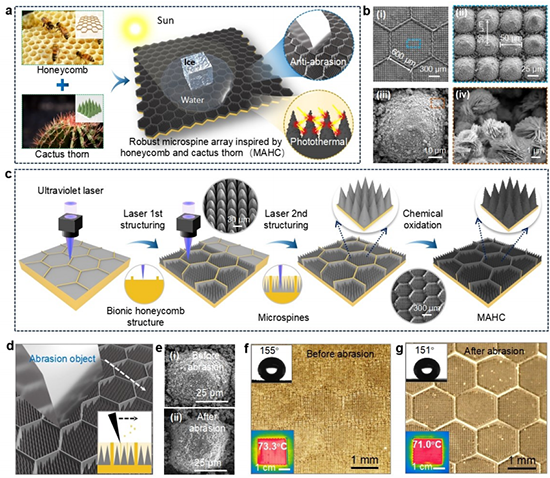

圖1 以蜂窩和仙人掌刺為靈感的堅固MAHC表面

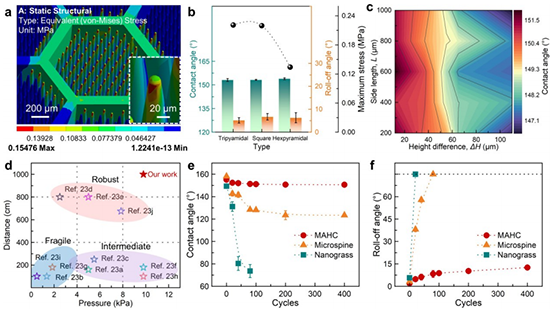

圖2 結構參數對應力分布、表面潤濕性和機械耐久性的影響

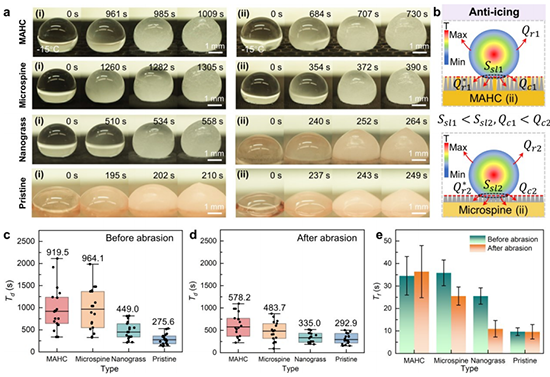

圖3 線性磨損循環期間MAHC表面的結冰延遲和傳熱模型

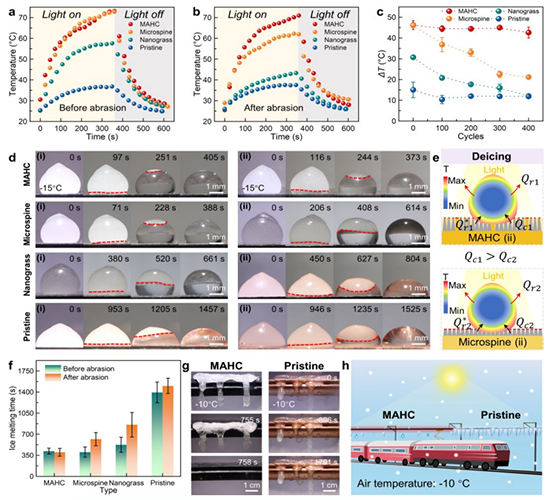

圖4 MAHC表面光熱除冰性能及實際應用。
該工作以“Robust Photothermal Icephobic Surface with Mechanical Durability of Multi-bioinspired Structures”為題發表在《Advanced Materials》上（DOI: 10.1002/adma.202305322）。文章第一作者是北京航空航天大學周茂林博士。該研究得到國家自然科學基金委的支持。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202305322
更多系列研究工作參見：www.zhengyongmei.polymer.cn
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 廈門大學曹學正教授 Macromolecules：高強高黏超流體動態高分子網絡的仿生設計及跨尺度流變理論模擬揭秘 2025-07-03
- 太原理工大學張虎林教授 Adv. Sci.: 熱電凝膠賦能仿生多模自監督指尖受體 2025-07-02
- 西南大學康燕堂/徐立群/徐琨 Adv. Mater.：空心普魯士藍納米框架仿生增強梯度抗菌涂層 2025-07-01
- 天津大學葉龍教授等 EES：分子增韌新策略協同提升有機光伏電池的效率、穩定性、本征可拉伸性、機械耐久性和輸出功率 2025-02-13
- 南工大材料學院《Compos. Part A》：具有機械穩健性能的超疏水型多層被動降溫復合材料 2023-12-07
- 電子科大鄧旭教授團隊 PNAS: 蘇菲旋轉的Leidenfrost液滴 2023-09-01
- 四川大學博士生馮蕊《Nat. Commun.》：一種無掩模限域刻蝕的表面潤濕性差異圖案化新策略 2022-06-04
