三人行必有双插头但枝笔趣阁,中国丰满大乳乳液,最新亚洲人成无码网www电影

吉大宋文龍教授、中科院理化所王樹濤研究員《Adv. Mater.》：受黏膜啟發的電響應潤滑超分子共價水凝膠

2023-10-01 來源：高分子科技

人體各器官或器官之間的生物功能一般是在動態的液體環境中實現的，如眼、胃腸道、呼吸道、宮頸黏膜中的粘液、軟骨中的滑液等。黏膜在生物電信號或生物化學信號的作用下分泌的粘液，與界面/表面的潤滑密切相關。同時，黏膜也可以為生理營養物質的輸送和生物信號的交流提供保護。然而，對于受黏膜啟發的水凝膠來說，能夠在外部刺激下動態的分泌液體且保持水凝膠整體框架不發生改變是一項重大的挑戰。

近日，吉林大學宋文龍教授課題組和中國科學院理化技術研究所王樹濤研究員課題組合作發展了一種受黏膜啟發的電響應潤滑超分子-共價水凝膠。該水凝膠由絲素蛋白電響應超分子非共價部分和聚丙烯酰胺/聚乙烯醇共價互穿網絡組成。在電場的作用下，水凝膠發生部分的凝膠-溶膠轉變，陰極側水凝膠表面會隨著電場的施加形成溶膠層，從而模擬黏膜分泌粘液的動態過程（圖1）。在電場調節下，水凝膠的摩擦學性能、力學性能、表面模量及表面粘度、微觀形貌、浸潤性等都隨之發生相應改變。同時，通過在聚合物網絡中引入具有不同帶電側基的電響應組分，驗證了這種制備電響應潤滑超分子-共價水凝膠方式的普適性。這種受黏膜啟發的電響應超分子-共價水凝膠為設計仿生黏膜、軟體驅動器或機器人提供了一種可行途徑。

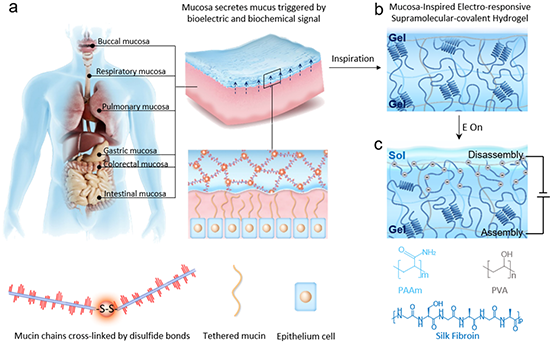

圖1：電場作用下受黏膜啟發的超分子-共價水凝膠的電響應機理。(a) 黏膜表面粘液狀態示意圖。(b)和(c) 電場作用下受黏膜啟發水凝膠的電響應機理。

利用超分子和共價網絡協同策略，合成的受黏膜啟發的超分子-共價水凝膠在陰極側的摩擦系數會隨電場作用時間逐漸從0.115 ± 0.005降低到 0.062 ± 0.003（圖2a和c）。通過水凝膠的電流也會隨電場作用時間的變化（圖2b）。該水凝膠的力學性能如斷裂強度約為3.60 ± 0.18 MPa（圖2e），且會隨體系中共價組成聚乙烯醇含量的增加而增加。相較于水凝膠體系中單一組分的力學性能：聚丙烯酰胺水凝膠 (2.49 ± 0.21 MPa)、聚乙烯醇水凝膠 (0.005 ± 0.001 MPa)和絲素蛋白水凝膠 (0.47 ± 0.03 MPa)，該水凝膠都要展現更好的力學性能（圖2f），從而保證其后續應用的潛力。

圖2：受黏膜啟發的超分子-共價水凝膠表面摩擦及理化性質表征。

電場作用下水凝膠的表面可以隨電極的轉換明顯觀察到溶膠層的出現和消失（圖3a, b和c）。水凝膠表面溶膠層厚度隨電場作用時間約從53μm增加到116μm（圖3d）。水凝膠表面浸提液的絲素蛋白熒光強度也會隨著電場施加的時間而增加（圖f），進一步印證了水凝膠電響應潤滑的機理。

圖3：受黏膜啟發的超分子-共價水凝膠表面溶膠層的表征。

圖4：受黏膜啟發的超分子-共價水凝膠的摩擦學行為。

實驗中制備的系列水凝膠表面的摩擦系數在電場施加后明顯下降，表現出良好的電場響應性（圖4a）。其中摩擦系數的變化差別會隨著絲蛋白在水凝膠中含量的減少而降低（圖4b）。在一系列可控的荷載和剪切速率的調控下，該水凝膠表面的摩擦力保持良好的電場響應性（圖4c和d）。同時該水凝膠表面的摩擦系數在電場施加前后展現可逆性。

圖5：受黏膜啟發的超分子-共價水凝膠制備方法普適性的探究。

為了探究受黏膜啟發的超分子-共價水凝膠制備方法的普適性（圖5），實驗中選定的一系列電響應聚合物，其重要特點是高分子鏈的側基是帶電基團，能夠發生電凝膠化。當把這一類電響應聚合物引入到水凝膠設計中，新制備的水凝膠都表現出電場響應潤滑特性，從而證明了制備方法的普適性。

該成果近期以Mucosa-Inspired Electro-Responsive Lubricating Supramolecular-Covalent Hydrogel為題發表在Advanced Materials上（Adv. Mater. 2023, 2307705）,文章的第一作者為吉林大學化學學院博士生康劍燁，通訊作者為吉林大學超分子結構與材料國家重點實驗室的宋文龍教授。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202307705

版權與免責聲明：中國聚合物網原創文章�？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
