私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚(3,4-乙基二氧噻吩)(PEDOT)是最具前景的導電聚合物之一，廣泛應用于有機電子學領域。然而，以往的研究主要集中在二次摻雜以提高其電導率，缺乏對其孔結構和形貌的控制，后者對于拓展其在智能傳感、能量存儲、限域催化、生物分子輸運/分離等新興應用至關重要。引入規則的介孔通道可以賦予無序堆疊的聚合物鏈開放連通的孔網絡和更多暴露的活性位點。這種獨特的介孔結構和PEDOT固有性質的結合有望大大提高其在電子器件中的電化學活性和性能。盡管已經建立的軟模板法為制備具有納米多孔結構和特定拓撲形態的導電聚合物提供了強有力的方法，但介孔PEDOT的軟模板導向組裝合成尚未實現，這歸因于單體缺乏與結構導向劑匹配的相互作用。

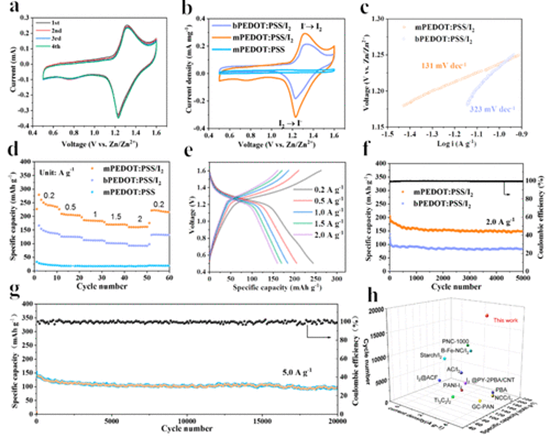

圖3. 水系鋅-碘電池的電化學性能。(a) 0.2 mV s^-1掃描速率下，mPEDOT:PSS/I₂電極前4個圈的CV曲線。(b) 0.2 mV s^-1掃描速率下不同電極的CV曲線。(c)不同電極的Tafel圖。(d)電極在不同電流密度下的速率性能。(e) mPEDOT:PSS/I₂電極在不同電流密度下的GCD曲線。(f)不同電極在2 A g^-1電流密度下的循環性能。(g) mPEDOT:PSS/I₂電極在5 A g^-1電流密度下的循環性能。(h)最近報道的鋅碘電池碘宿主的性能對比。

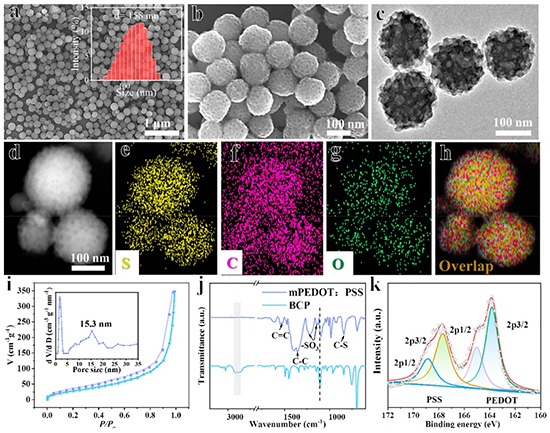

  本研究通過引入橋聯分子連接軟模板和前驅體，這將為其他多孔材料的軟模板法制備提供思路，特別是那些缺少官能團與結構導向劑作用的前驅體。此外，本研究還提供了一種具有優異氧化還原活性、生物相容性和高比表面積的介孔導電聚合物，預期在可穿戴設備、智能傳感、納米反應器、多模態診療等領域擁有廣闊的應用前景。

  文章鏈接：https://doi.org/10.1021/acsnano.3c07868
