蝌蚪窝视频,欧美大胆性生话,亚洲综合伊人久久大杳蕉

華東理工大學王庚超教授/王文強團隊 Angew：電泳驅(qū)動可控相分離制備強韌型介孔殼聚糖電解質(zhì)膜

2024-01-22 來源：高分子科技

水系鋅離子儲能器件的應用受到鋅負極枝晶生長、析氫腐蝕的嚴重阻礙，開發(fā)多功能準固態(tài)電解質(zhì)被視為一種提高鋅負極穩(wěn)定性的高效策略。相比于均相準固態(tài)電解質(zhì)，引入聚合物介觀形態(tài)作為一種新的可調(diào)控維度制備非均相準固態(tài)電解質(zhì)，可以更好地平衡離子電導率和機械性能。目前，殼聚糖這種天然堿性多糖已經(jīng)被廣泛地應用在生物醫(yī)療、環(huán)境治理領域，其在電化學儲能方面的應用也廣受關注。研究發(fā)現(xiàn)，殼聚糖基電解質(zhì)具有高機械強度、鋅離子電導率和水鍵合能力，能夠促進平行六方鋅片晶的均勻沉積。但這些殼聚糖基電解質(zhì)基本是通過澆鑄或旋涂工藝制備，難以實現(xiàn)對殼聚糖結構的精細調(diào)控，這導致殼聚糖對鋅負極電化學性能的提升作用尚未充分發(fā)揮。

近日，華東理工大學王庚超教授/王文強團隊利用殼聚糖溶解度的pH響應性以及其與過渡金屬離子的配位能力，提出了一種全新的配位—中和電泳沉積技術，實現(xiàn)了具有介孔結構殼聚糖基電解質(zhì)的可控制備。通過直接使用金屬鋅作為電泳沉積的陰極，巧妙地在電解產(chǎn)生局部堿性環(huán)境的同時引入鋅離子配位作用，顯著加快了殼聚糖在溶液中發(fā)生固液相分離的動力學過程，突破了三種常規(guī)電泳沉積機制（粒子電荷中和、粒子電化學凝聚和粒子累積絮凝）的局限性。這種顯著加速的相分離動力學，有效避免了殼聚糖分子鏈的過度遷移結晶，因此產(chǎn)生了由納米纖維束形成的三維殼聚糖框架，其內(nèi)部具有豐富的互連介孔結構。值得一提的是，這種框架緊密地錨定在鋅片表面形成一體化結構，可以實現(xiàn)便捷的器件組裝，提供穩(wěn)定的鋅負極表面環(huán)境和更高的能量密度，有利于大規(guī)模生產(chǎn)。

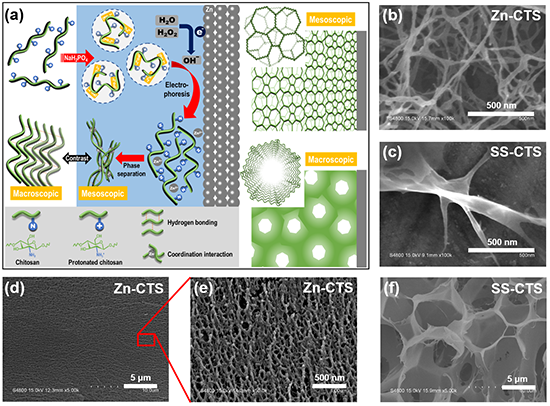

圖1. 殼聚糖介孔框架制備示意圖及顯微形貌

通過靜電屏蔽作用對相分離過程中的結晶趨向進行調(diào)控，實現(xiàn)對孔結構的精準調(diào)控，從而平衡電解質(zhì)的離子電導率和力學性能。不同孔結構的殼聚糖多孔膜有望滿足不同的應用需求。

圖2. 孔結構調(diào)控以及電解質(zhì)的離子電導率和力學性能

通過對鋅鋅對稱電池的電化學測試及形貌結構表征，結合有限元分析，驗證了該一體化殼聚糖準固態(tài)電解質(zhì)對鋅負極穩(wěn)定性的增強機制。研究表明，富含氨基和羥基的堅固的殼聚糖骨架可以通過靜電調(diào)制、應力約束和促進水合鋅離子去溶劑化的協(xié)調(diào)作用實現(xiàn)高度可逆的鋅平面化沉積。

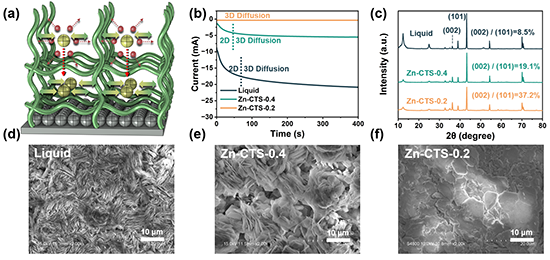

圖3. 鋅負極穩(wěn)定機制和循環(huán)后鋅片表面形貌

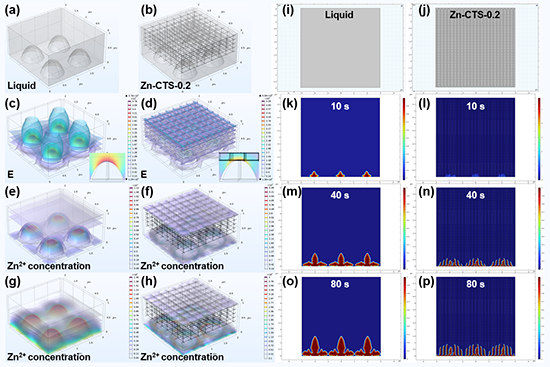

圖4. 電場、離子濃度和相場的有限元分析

基于該一體化殼聚糖準固態(tài)電解質(zhì)的鋅離子電容器具有優(yōu)異的倍率性能和循環(huán)穩(wěn)定性，并且可以實現(xiàn)大規(guī)模制備以及便捷的串并聯(lián)設計。

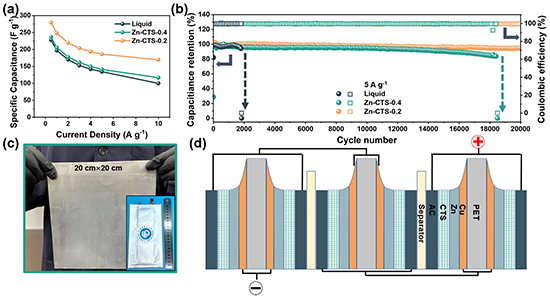

圖5. 鋅離子電容器的電化學性能以及器件的串并聯(lián)設計

該工作以“Long-lifespan Zinc-ion Capacitors Enabled by Anodes Integrated with Interconnected Mesoporous Chitosan Membranes through Electrophoresis-driven Phase Separation”發(fā)表在Angew. Chem., Int. Ed.上。華東理工大學博士生王若宇、博士后王文強為論文共同第一作者，華東理工大學王庚超教授、胡彥杰教授為論文共同通訊作者。該研究得到了國家自然科學基金、中國博士后科學基金站中特別資助等項目的支持。

原文鏈接：https://doi.org/10.1002/anie.202317154

版權與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
