私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  運用3D打印技術來靈活構建特殊的結構或性能是實現氣凝膠應用的重要手段，然而在氣凝膠的3D打印中，研究學者普遍采用流變改性劑或紫外光固化劑等對打印墨水進行流變學調控或快速光固化。雖然這些策略能夠很好地保證打印過程中的結構保真，但也不可避免地插入了異質成分或結構，從而對氣凝膠原始的結構或性能有一定的負面影響。因此，實現氣凝膠結構或性能高保真的3D打印仍然存在挑戰。

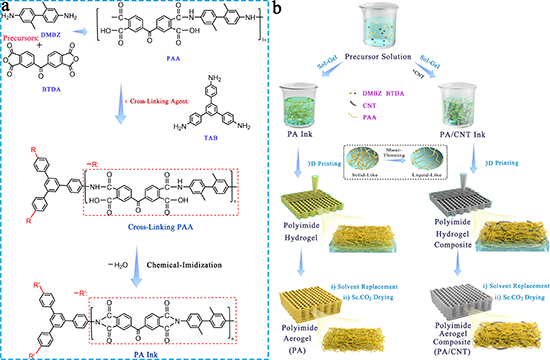

圖1 聚酰亞胺氣凝膠基墨水合成化學及3D打印路線

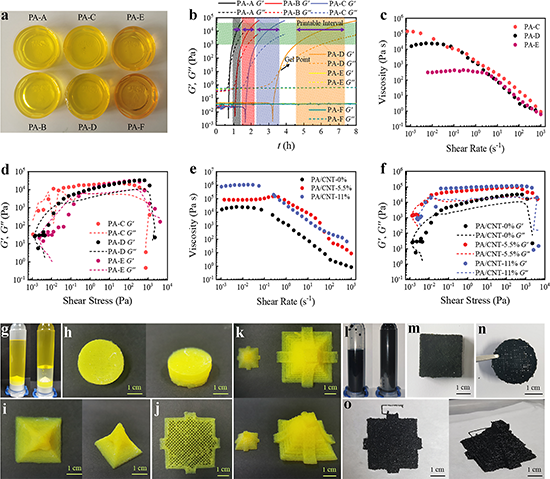

圖2 聚酰亞胺氣凝膠基墨水流變學及3D打印

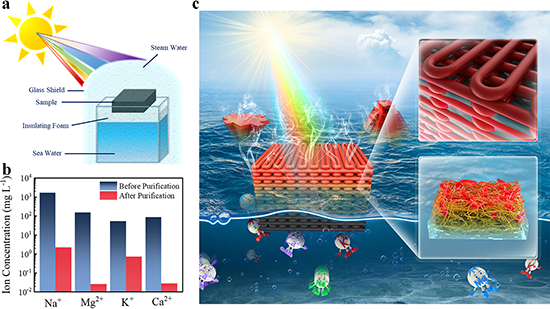

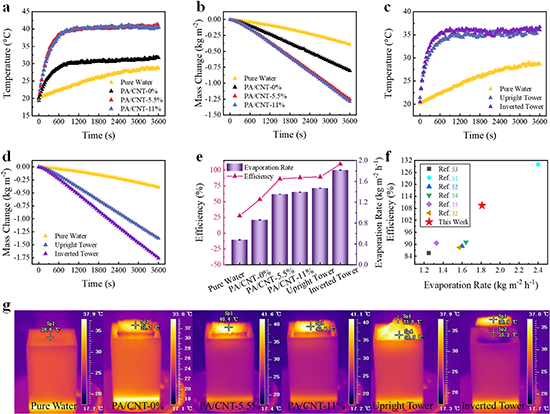

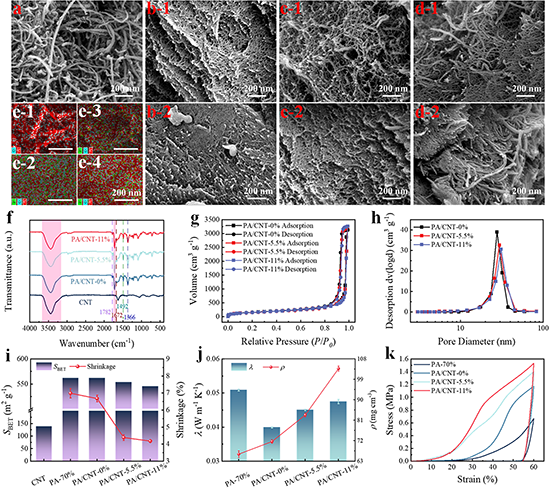

  該工作以“Direct 3D print polyimide aerogels for synergy management of thermal insulation, gas permeability and light absorption”為題發表在《J. Mater. Chem. A》期刊上（DOI: 10.1039/d3ta02928j）。文章通訊作者是同濟大學物理科學與工程學院杜艾教授和周斌教授，共同第一作者是楊建明博士和盧賈璐博士后，課題組習爽博士、汪宏強博士、韓東曉博士、范才德碩士、沈軍教授、張志華副教授也做出了突出貢獻。本研究工作得到了國家重點研發計劃“納米科技”重點專項（2017YFA0204600），和國家自然科學基金（11874284）的資助和支持。

  原文鏈接：https://doi.org/10.1039/D3TA02928J
