私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近年來，學術界在軟體機器人、類腦智能、柔性電子和植入式醫(yī)療等方面取得長足進展，但在實現(xiàn)全柔性、可于溶液環(huán)境中工作的智能技術上仍然面臨重大挑戰(zhàn)，其中的關鍵一環(huán)在于缺失可以組裝集成到柔性體系內(nèi)的信息讀寫與擦除單元。在各種潛在途徑中，電阻隨機存取存儲器 (Resistive random-access memory，RRAM)由于結(jié)構簡單、操作迅速、多級數(shù)據(jù)存儲能力強等原因，被認為是可拉伸柔性存儲器的理想選擇。RRAM主要由電極、功能層和襯底材料組成，當前實現(xiàn)此類柔性器件的通行做法仍是將剛性的功能單元沉積在柔性基板材料上，這會造成剛性功能層與軟襯底之間的彈性模量不匹配，從而導致動態(tài)變形過程中器件工作不穩(wěn)定包括出現(xiàn)剝離和開裂情形，從而引發(fā)存儲故障，這就限制了器件的應用。為從根本上解決上述問題，需要尋找全新的數(shù)據(jù)讀寫和擦除原理，以構建出全柔性、可變形、工作高效的記憶存儲器。

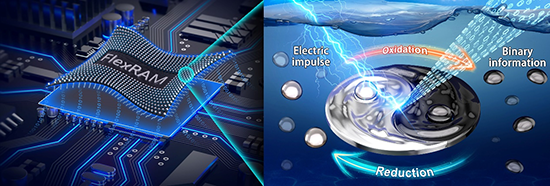

  由劉靜教授帶領的清華大學與中國科學院理化技術研究所聯(lián)合小組在多年探索實踐中，受生物神經(jīng)元通過極化和去極化方式實現(xiàn)各種大腦功能的啟發(fā)，引入了溶液中液態(tài)金屬在電化學作用下會出現(xiàn)的可逆性氧化與還原效應，開創(chuàng)性地提出了基于液態(tài)金屬液滴氧化/去氧化機制實現(xiàn)超大范圍電阻改變與恢復的隨機存儲器原理，首次實現(xiàn)了可在溶液環(huán)境下工作的數(shù)據(jù)存儲與擦除方法（圖1），相應研究近日以“Liquid Metal Memory”（液態(tài)金屬記憶存儲器）為題發(fā)表在《Advanced Materials》，并被期刊選為Editor’s Choice。文章共同第一作者為清華大學醫(yī)學院生物醫(yī)學工程系博士生袁銳治和碩士生曹英杰，論文共同通訊作者為清華大學醫(yī)學院教授、中國科學院理化技術研究所研究員劉靜和清華大學醫(yī)學院水木學者博士后陳森（現(xiàn)為南京航空航天大學國際前沿科學研究院副教授）。

  從自然界進化的觀點看，生物大腦是經(jīng)過數(shù)十億年不斷演化提升的產(chǎn)物，借助神經(jīng)元細胞的極化和去極化來實現(xiàn)高效且低能耗的思考和信息記憶存儲。與此極化和去極化方式異常相似的是，液態(tài)金屬液滴同樣可在溶液環(huán)境下實現(xiàn)氧化和去氧化(又稱還原)機制，整個過程只需調(diào)控電流的大小和極性方向。頗為獨特的是，正如神經(jīng)元極化和去極化前后會表現(xiàn)出明顯的行為差異一樣，液態(tài)金屬液滴的氧化和還原態(tài)的差異尤為顯著，這對于實現(xiàn)穩(wěn)定可靠的信息存儲與讀寫帶來極大便利。研究揭示，由于致密氧化層的存在，GLM液滴氧化態(tài)的整體導電性顯著低于還原態(tài)的GLM，二者差距高達11個數(shù)量級且可根據(jù)需要加以靈活調(diào)控，為此作者們將GLM的氧化狀態(tài)定義為高阻態(tài)(High-Resistance State, HRS)，而將GLM的還原狀態(tài)定義為低阻態(tài)(Low-Resistance State, LRS)(圖2)。由此，基于這兩種狀態(tài)之間的可逆轉(zhuǎn)換就可實現(xiàn)對0和1二元信息進行編碼，繼而構筑和集成出可讀寫、可擦除存儲器。在應用過程中，GLM的可控、可逆氧化與還原至關重要。實驗表明，利用低壓電場可以對GLM進行受控氧化，并且通過改變電壓的極性，氧化后的GLM易于恢復到初始態(tài)，兩種狀態(tài)之間的可逆轉(zhuǎn)變十分快捷、能耗極低，特別是，兩者電阻之間差別迥異且相當穩(wěn)定，這就確保了狀態(tài)識別的高可靠性和準確度，對于研發(fā)實用化柔性存儲器提供了重要保障。

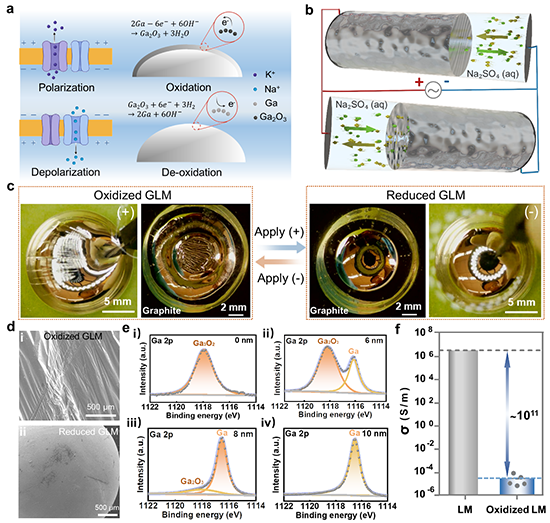

圖2. 液態(tài)金屬記憶存儲單元的工作機制

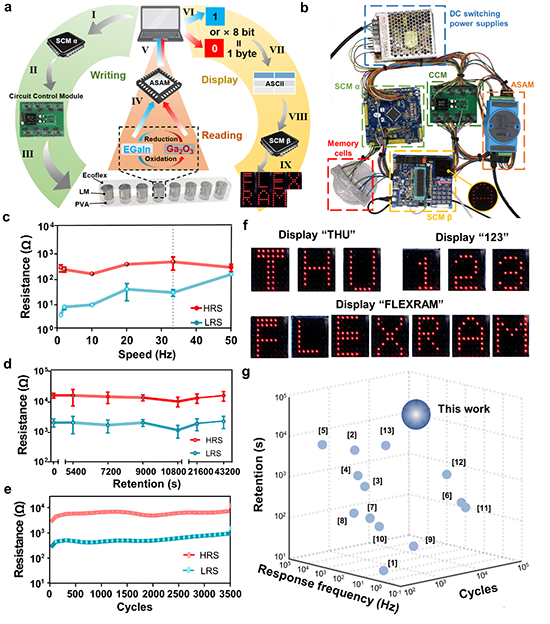

圖6. 液態(tài)金屬存儲系統(tǒng)及其信息讀寫和顯示性能

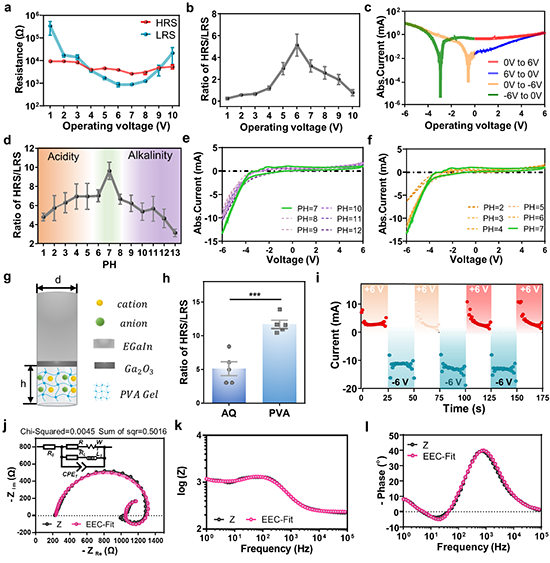

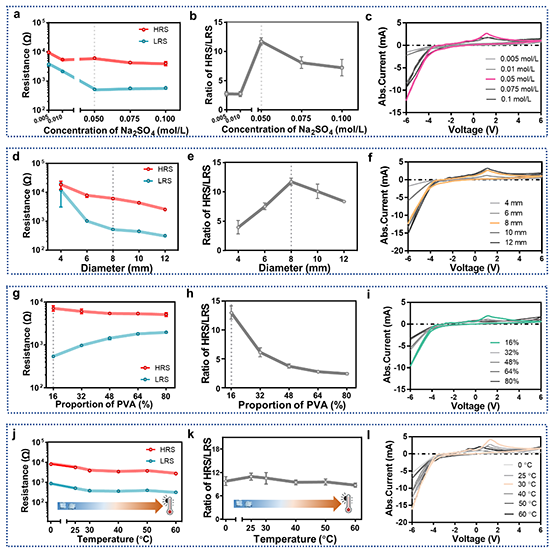

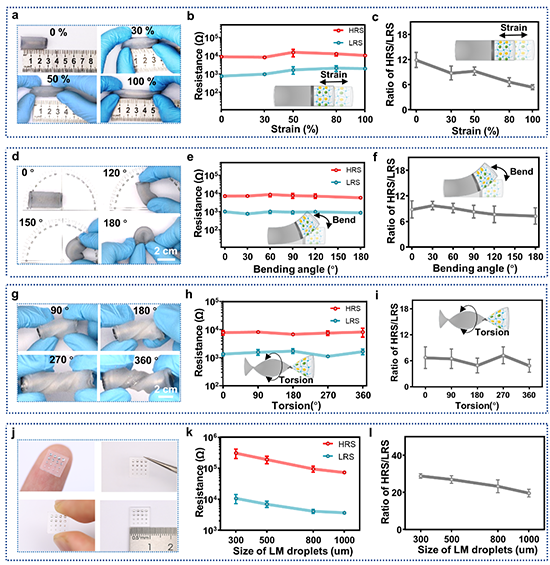

  綜上所述，本文提出并實現(xiàn)了全新原理的液態(tài)金屬記憶存儲器。類似于生物神經(jīng)元的極化與去極化行為，新型存儲器在低電壓作用下可實現(xiàn)氧化及還原可逆過程，正是氧化態(tài)和還原態(tài)下表現(xiàn)出的顯著電阻差異促成了高穩(wěn)定可靠的信息讀寫和擦除。結(jié)合理論分析、數(shù)值模擬和參數(shù)化實驗，可以在明晰溶液濃度和pH值、工作電壓、器件直徑、水凝膠比例和溫度等對存儲性能影響規(guī)律的前提下，優(yōu)化出最佳的器件存儲性能。對該存儲器機械特性的全面測試表明，即使在拉伸到100%、彎曲到180度和扭曲到360度的情況下，液態(tài)金屬存儲器也具有非凡的耐用性。較有價值的是，隨著存儲單元尺寸的減小，實現(xiàn)的存儲性能進一步提高，展示出了出色的高密度集成能力和實際應用前景。最后，基于全柔性存儲設備，本文組裝出一個完整的數(shù)據(jù)存儲、讀取和顯示系統(tǒng)，所實現(xiàn)系統(tǒng)具有良好的存儲速度(33Hz)，優(yōu)越的數(shù)據(jù)保存時間(43200秒)和穩(wěn)定的長期使用性能(3500次)。在操作層面，新的存儲器制造工藝得以顯著簡化，且降低了數(shù)據(jù)讀寫的難度。本研究為制造高度集成和可靠的全柔性存儲器件開辟了全新途徑，為更多全液態(tài)信息存儲、神經(jīng)形態(tài)智能器件等的研發(fā)奠定了基礎。

  原文鏈接：https://doi.org/10.1002/adma.202309182
