南京大學陸延青教授和孔德圣教授團隊 Nano Lett.：基于銀納米線/液態金屬超高拉伸電學自愈合導體
2023-12-09 來源：高分子科技
針對蓬勃發展柔性可拉伸電子的實際需求，可拉伸導體在近年來得到了廣泛的研究，其中最常見的是基于導電納米結構和彈性體的復合材料。雖然這類導體材料具有一定的機械拉伸性，但經過反復拉伸或劇烈的外力作用，復合導體容易產生微裂紋，從而導致電學性能不穩定甚至失效。受生物系統存在的自修復機制啟發，液態金屬微膠囊已經被用于電學自修復導體中，主要利用液態金屬微膠囊的破碎來實現電學自愈合，但由于缺乏合適的材料結構設計，目前報道的相關文獻很難同時實現超高拉伸低電阻變化和經過多次形變的電學愈合性能穩定。

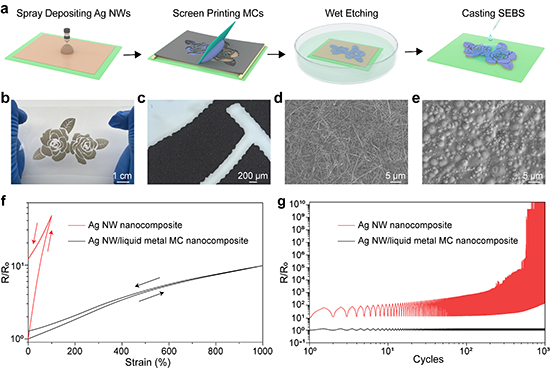

圖1. 自愈合導體的設計與制備

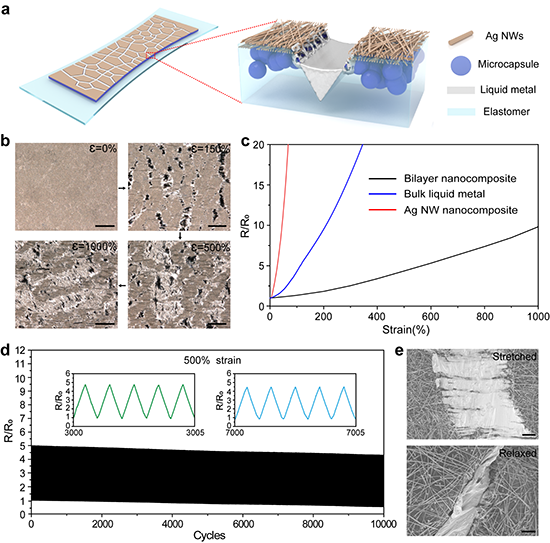

圖2. 超高拉伸自愈合導體的愈合機理以及電學愈合性能
圖3. 銀納米沉積量和不同拉伸幅度對自愈合導體的影響

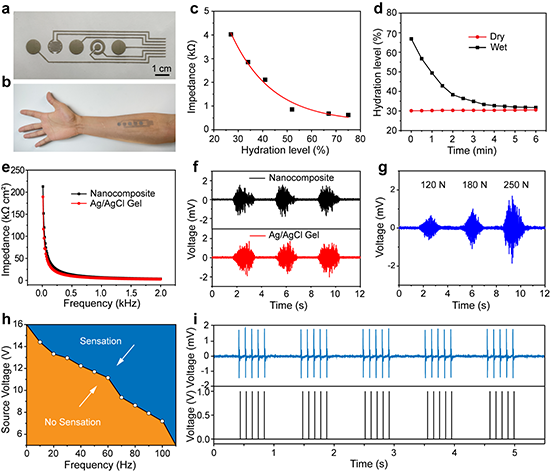

圖4. 基于自愈合導體在可穿戴多功能電子貼片的應用
圖5. 自愈合導體的雙軸拉伸電學愈合性能以及應用研究
相關工作以“Ultrastretchable Electrically Self-Healing Conductors Based on Silver Nanowire/Liquid Metal Microcapsule Nanocomposites”為題發表在Nano Letters上，南京大學現代工程與應用科學學院博士生林勇為第一作者，通訊作者為陸延青教授和孔德圣教授。
原文鏈接： https://pubs.acs.org/doi/full/10.1021/acs.nanolett.3c03670
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 蘇州大學邢鐵玲/陳國強教授團隊 CEJ: 植物源咖啡酸誘導棉織物表面銀納米線生長及其可穿戴應用 2023-07-14
- 河南大學蔡國發教授課題組 AFM：基于銀納米線微網構建的可拉伸多功能聚合物分散液晶器件 2023-07-04
- 北科大王東瑞教授課題組《ACS AMI》：墨水直寫打印線寬50 μm、超高電導率的銀納米線圖案化電極 2023-02-22
- 川師大趙麗娟教授、王義副教授 Mater. Horiz.：通過協同氫鍵和偶極-偶極交聯構建超高拉伸、自恢復、自愈合且粘附性水凝膠 2025-01-10
- 清華大學劉靜教授課題組：具有超高拉伸性導體-絕緣體可逆轉變特性的液態金屬復合材料 2019-04-19
