国产成人片《羞羞》上映,最近中文字幕大全在线看,丰满熟妇XXXX

浙江大學黃飛鶴/李光鋒團隊 Angew: 非多孔晶態(tài)聚合物的自適應(yīng)吸附

2024-02-06 來源：高分子科技

關(guān)鍵詞：非多孔晶態(tài)聚合物自適應(yīng)吸附機械互鎖有序化

近日，浙江大學化學系黃飛鶴團隊在非多孔晶態(tài)聚合物吸附領(lǐng)域取得重要突破，相關(guān)研究成果以“Adaptisorption of Nonporous Polymer Crystals”為題在線發(fā)表于德國應(yīng)用化學(Angew. Chem. Int. Ed. 2024, 63, e202317947）。該論文不僅提出了針對非多孔晶態(tài)聚合物材料新的吸附策略，還提供了一種通過吸附來實現(xiàn)機械互鎖結(jié)構(gòu)有序化的新方式。文章的第一署名單位為浙江大學化學系，黃飛鶴團隊博士后單天宇博士為本文第一作者，黃飛鶴教授、李光鋒研究員、美國西北大學James F. Stoddart教授為本文共同通訊作者。

吸附現(xiàn)象是指分子、原子或離子在材料表面或內(nèi)部的富集，由于其巨大的工業(yè)應(yīng)用潛力而受到廣泛關(guān)注。在過去的一個世紀里，人們對吸附機理的認識從最基本的物理/化學吸附開始不斷完善，從而促進了新的吸附應(yīng)用的實現(xiàn)。目前為止，科學家們已經(jīng)詳細研究了多孔聚合物的吸附，如沸石、有機金屬框架(MOF)、和共價有機框架（COF）等。然而更常見的非多孔聚合物，由于其比表面積的限制而難以應(yīng)用于吸附領(lǐng)域。因此，有必要開發(fā)針對非多孔聚合物新的吸附策略。

作者從晶體工程的Ostwald熟化機制啟發(fā)，即在大晶體表面自由能更低的驅(qū)動下，小顆粒晶體能在溶液中依靠溶解-結(jié)晶平衡形成大顆粒晶體。因此，該研究團隊設(shè)想，如果一種具有高度動態(tài)性的吸附材料，能在溶液中依靠溶解的分子完成吸附并重結(jié)晶為熱力學更穩(wěn)定的晶體，這將能打破比表面積的限制，激發(fā)出非多孔材料的在吸附分離領(lǐng)域巨大的應(yīng)用潛力。

在本工作中，作者提出了一種自適應(yīng)吸附（Adaptisorption）的新策略，由熱力學和動力學控制單元協(xié)同實施。作為概念性的驗證，作者展示了冠醚大環(huán)的自適應(yīng)吸附（圖1）: 缺電子的NDI單元作為熱力學單元可以有效的捕獲富電子的冠醚大環(huán)，快速交換的B-N配位鍵作為動力學的分子開關(guān)，讓冠醚大環(huán)在B-N鍵打開的瞬間進入并被吸附在聚合物（BNP-1）軸上。在室溫下，冠醚大環(huán)能在B-N鍵交換的瞬間進入并被吸附在聚合物軸上，形成了熱力學更穩(wěn)定的聚輪烷（BNPR-1）。另一方面，加熱到60 ^oC會顯著減弱主客體作用力，使結(jié)合常數(shù)降低一個數(shù)量級。因此，將大環(huán)吸附的能量阱變得更淺，且不足以抵擋自身自發(fā)的熵增趨勢。最終大環(huán)從高濃度的聚輪烷中被施放到了低濃度的溶液中，形成了脫吸附。

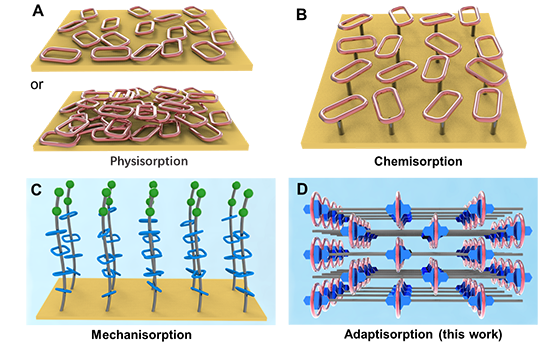

圖1. 自適應(yīng)吸附的實施方案。

單晶解析（圖2）表明在吸附冠醚后，聚合物單鏈結(jié)構(gòu)基本保持不變，晶體顏色由于電荷轉(zhuǎn)移作用由橙色變?yōu)樽仙�。此外，從晶體堆積圖中可以清楚的表明其無孔特性。

圖2. 自適應(yīng)吸附前后晶體結(jié)構(gòu)的變化。

接著，他們用核磁¹H譜監(jiān)控了吸附和脫吸附的過程。一旦溶液中的冠醚分子被吸附到晶體中，將檢測不到其核磁信號。他們用參數(shù)N_r來表示吸附/脫吸附的進程，它指的是平均每個NDI單元上的冠醚分子數(shù)。顯然，對于聚合物BNP-1和聚輪烷BNPR-1來說，N_r值分別為0和1。經(jīng)過計算，自適應(yīng)吸附和脫吸附的效率分別為71%和100%（圖3）。

圖3. 自適應(yīng)吸附和脫吸附的核磁監(jiān)控。

最后，他們通過電子效應(yīng)調(diào)控了吸附行為。通過在硼酸酯單元上引入吸電子的Cl原子，BN鍵的動態(tài)性減弱，交換速度從2.2 × 10⁵降低到5.0 × 10⁴s^?¹，使自適應(yīng)吸附不再能發(fā)生（圖4）。電子效應(yīng)調(diào)控實驗表明，高度動態(tài)的BN配位鍵對于自適應(yīng)吸附的實現(xiàn)至關(guān)重要，為自適應(yīng)吸附拓展到其他吸附領(lǐng)域提供了重要依據(jù)。

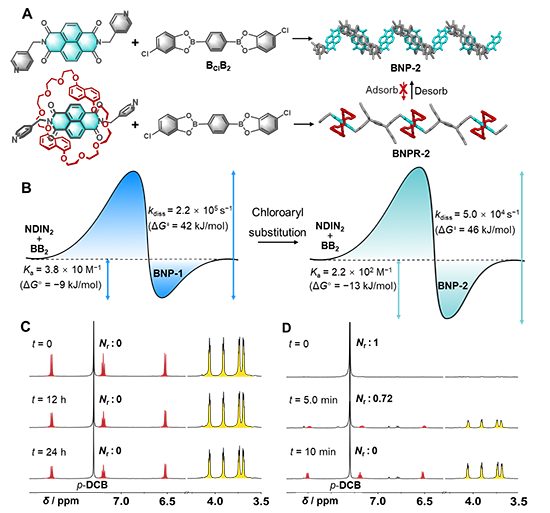

圖4. 自適應(yīng)吸附的調(diào)控。

總結(jié)：該工作重點研究了非多孔晶態(tài)聚合物的自適應(yīng)吸附行為，證明了非多孔晶態(tài)聚合物在其動力學和熱力學組成單元的協(xié)同作用下同樣可以用于吸附分離領(lǐng)域，為非多孔聚合物在該領(lǐng)域的研究奠定了基礎(chǔ)。不僅如此，該工作也為機械互鎖結(jié)構(gòu)的有序化排列，以及該類結(jié)構(gòu)微觀運動的集成放大研究提供了全新的設(shè)計思路。

本研究得到了國家重點研發(fā)計劃（2021YFA0910100, 2021YFA1401400, 2022YFE0113800），國家自然科學基金（22035006, 22122505, 22075250, 22205200, 52103344, 22320102001, 22350007），浙江省自然科學基金（LD21B020001），浙江大學上海高等研究院繁星科學基金（SN-ZJU-SIAS-006），以及浙江省領(lǐng)軍型創(chuàng)新創(chuàng)業(yè)團隊（2022R01005)的資助。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202317947

版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章�？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
