日韩中文人妻无码不卡,美丽的姑娘免费观看中国,最近中文字幕完整在线电影

香港大學徐立之/納米能源所蒲雄/東南大學鞏峰 Nat. Commun.：非對稱結構設計增強機械離子效應

2024-02-26 來源：高分子科技

機電能量轉換器件是小型可穿戴或植入式電子系統電源的潛在解決方案。傳統的電磁、壓電等機電轉換技術盡管各有優勢，但都難以使用軟體材料在低頻率機械激勵下達到高的電學輸出。然而，人體或生物系統是富水的軟體材料環境，且生理活動的大多數生物機械能是低頻和低速的。對于一些重要的電刺激生物醫學應用，如肌肉電刺激和骨再生刺激等，也需要高電流的電學刺激。因此，開發高生物相容性、高輸出電流的低頻軟材料機電轉換技術仍是一大挑戰。

近期，香港大學徐立之教授聯合納米能源所蒲雄研究員和東南大學鞏峰教授報道了一種新型的具有高電流輸出、低內阻、高電荷轉移量的柔性水凝膠發電機。該工作以活化后的碳布作為工作電極，未經處理的原始碳布為對電極，中間是金字塔形狀的含有氯化鋰鹽溶液的PVA水凝膠。在壓縮應變下，水凝膠中的金字塔結構引起凝膠內的變形梯度，水分子和離子在形變梯度方向發生遷移，由于陰陽離子遷移速率的差異，產生凈離子流；同時，兩電極表面對陰陽離子具有不對稱的離子吸附特性，進一步放大了陰陽離子在壓縮變形時的遷移差異，提高了凈離子電流，最終實現了電流輸出的大幅提升。在0.1 Hz的循環壓縮下，短路電流可以達到4 mA，轉移電荷量高達916 mC m^-2，超過之前的報道。這種小型柔性水凝膠器件的高電流輸出可以直接用于電刺激生物應用，例如展示了一個用于傷口愈合的控制藥物釋放系統。相關工作以“A high-current hydrogel generator with engineered mechanoionic asymmetry”為題發表在《Nature Communications》，第一作者為劉紅震博士，通訊作者為香港大學徐立之教授，中國科學院北京納米能源與系統研究所蒲雄研究員和東南大學鞏峰教授。

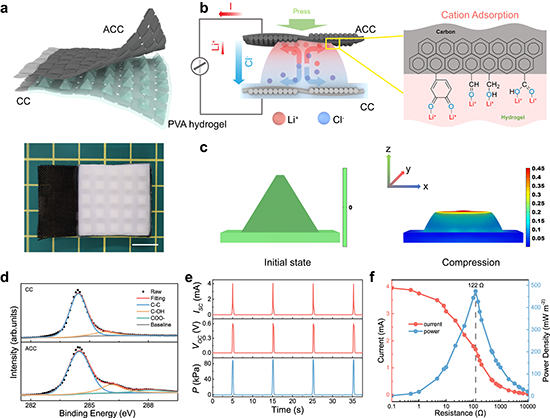

圖1. a，器件示意圖，比例尺為1厘米。b，機理解釋：活化的碳布在接觸到含有氯化鋰的水凝膠后，可以吸附鋰離子；接著，在應力作用下陰離子和陽離子都趨向于向小應變區域轉移。由于活化后的碳布吸附了大量的鋰離子，轉移的氯離子數量多于鋰離子數量，因而在水凝膠內部形成了定向凈電荷流。c，金字塔結構的水凝膠在外部壓力作用下變形后的COMSOL模擬。d，碳布活化前后的XPS圖。e，器件施加壓力后，對應的短路電流和開路電壓。f，功率密度和輸出電流隨外部負載變化圖。

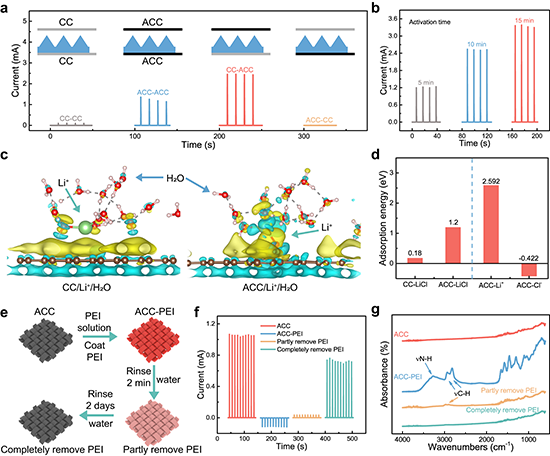

圖2. a，使用不同的電極后電流輸出對比圖。b，碳布活化時間和輸出電流的關系。c，未活化碳布和活化碳布進行鋰離子吸附時的電荷分布圖。d，不同體系對應的吸附能計算結果。e，在活化碳布表面進行PEI修飾和移除的示意圖。f，在PEI修飾和移除過程中，將不同階段的活化碳布作為電極時的輸出電流。g，在PEI修飾和移除過程中不同階段的活化碳布電極的紅外表征結果。

圖3. a，輸出電流和氯化鋰濃度的關系。b，輸出電流和恢復時間的關系。c，輸出電流和應變速率的關系。d，用發電機給2F的電容器充電。e，器件的循環性能測試。f，本文中水凝膠發電機和其他先進的機械能-電能轉換裝置對比圖。g，水凝膠發電機和摩擦發電機，電磁感應發電機的輸出電流和外部機械刺激頻率的關系。

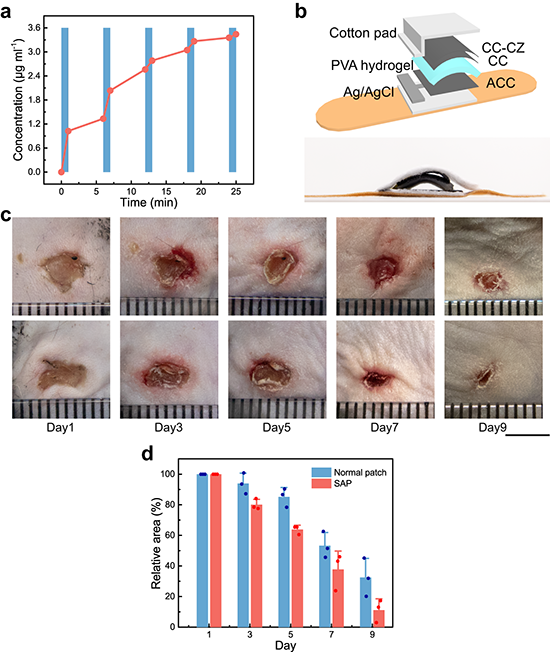

圖4. a，在有機械刺激（藍色區域）和無機械刺激時，水凝膠發電機驅動電控藥物釋放系統時藥物濃度變化圖。b，自供電抗菌貼片的結構示意圖。c，普通創可貼（上部）和自供電抗菌貼片（下部）對傷口愈合過程的促進效果照片，比例尺5mm。d，傷口愈合過程的面積相對變化。

原文鏈接：https://www.nature.com/articles/s41467-024-45931-7

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
