兼具高機(jī)械韌性和快速愈合能力的高性能彈性體因其多樣化的應(yīng)用潛力而受到廣泛關(guān)注。聚氨酯/脲彈性體在力學(xué)性能上具有優(yōu)異的可調(diào)節(jié)性,這使它成為研究自修復(fù)最熱門的材料之一。如何通過合理的分子結(jié)構(gòu)設(shè)計(jì),實(shí)現(xiàn)同時(shí)具備高韌性和優(yōu)秀的自修復(fù)能力,是許多研究者不斷努力的方向。
近期,桂林理工大學(xué)張發(fā)愛團(tuán)隊(duì)受到蜘蛛絲結(jié)構(gòu)和受阻脲鍵的啟發(fā),通過引入動(dòng)態(tài)六重氫鍵和受阻脲鍵(Hinder Urea Bonds, HUBs),在聚合物鏈中設(shè)計(jì)了超高韌性的自愈合聚脲彈性體(圖1)。其具備高拉伸性、出色的韌性、良好的自愈合效率、高斷裂能和可回收性。這些優(yōu)異性能歸功于可逆交聯(lián)的非共價(jià)六重氫鍵和動(dòng)態(tài)共價(jià)受阻脲鍵。進(jìn)一步研究表明,六重氫鍵對(duì)彈性體性能具有重要影響。此外本文也探索了不同異氰酸酯與分子量對(duì)彈性體力學(xué)性能和自修復(fù)性能的影響。

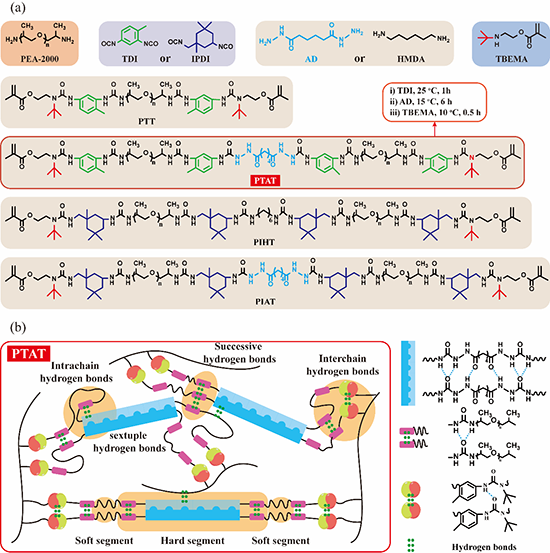

圖1 彈性體分子設(shè)計(jì)

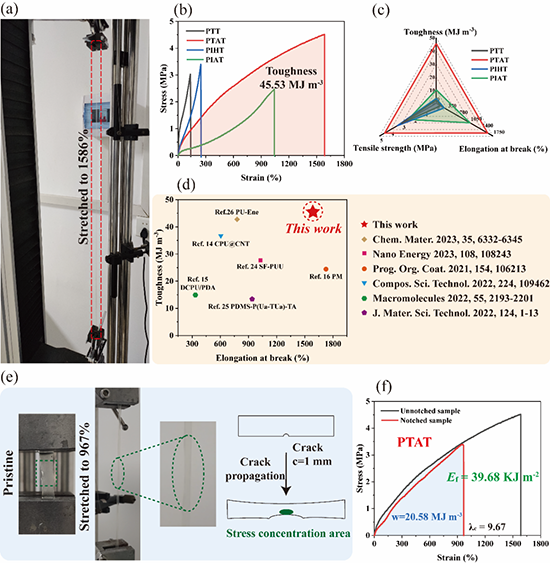

圖2 彈性體力學(xué)性能

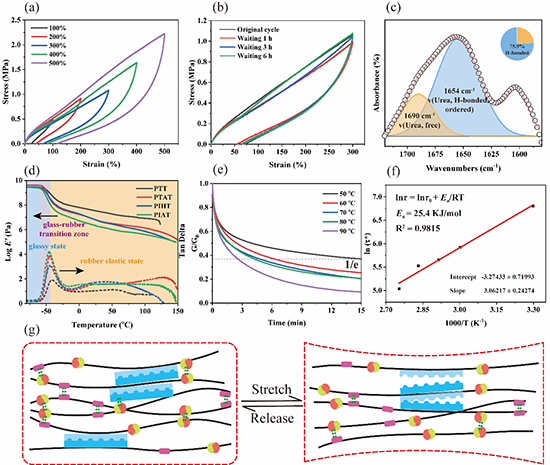

圖3 彈性體動(dòng)態(tài)力學(xué)性能

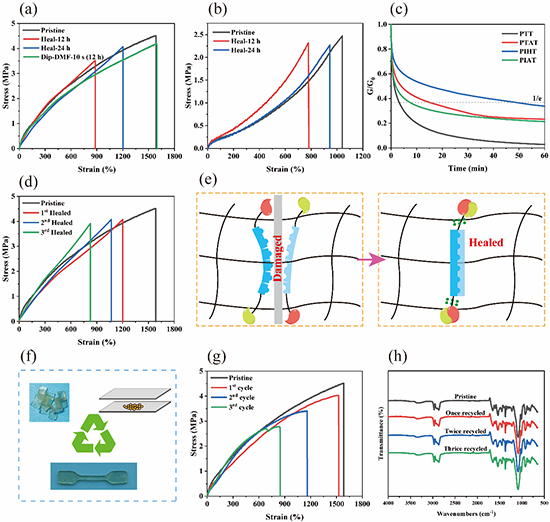

圖4 自修復(fù)性能和熱壓回收性能
原文鏈接:https://doi.org/10.1021/acs.macromol.3c02202
- 西南大學(xué)甘霖/黃進(jìn)團(tuán)隊(duì) AFM: 在動(dòng)態(tài)共軛結(jié)構(gòu)調(diào)控的雙色室溫磷光自修復(fù)彈性體構(gòu)建及其光學(xué)加密防偽應(yīng)用取得新進(jìn)展 2025-06-25
- 天津大學(xué)封偉教授團(tuán)隊(duì) Macromolecules:自修復(fù)抗溶脹寬溫域應(yīng)用的離子導(dǎo)電水凝膠 2025-06-17
- 廣西大學(xué)趙輝課題組 CEJ 綜述:高強(qiáng)度自修復(fù)高分子材料的研究進(jìn)展 - 機(jī)械強(qiáng)度與修復(fù)效率的平衡 2025-06-12
- 南京理工大學(xué)郭效德教授團(tuán)隊(duì) CEJ: 一種高強(qiáng)度、超快速室溫自修復(fù)聚脲彈性體 - 通過結(jié)構(gòu)功能區(qū)優(yōu)化策略 2023-04-10
- 四川大學(xué)張愛民教授團(tuán)隊(duì)《ACS AMI》:基于聚脲彈性體的雙功能可穿戴設(shè)備的制備 2022-09-05
- 南理工傅佳駿/南林徐建華/南大蒲殷合作《Mater. Horiz.》:室溫快速自修復(fù)可拉伸柔性透明電磁屏蔽材料 2021-11-02
- 中科院長春應(yīng)化所韓艷春團(tuán)隊(duì) AFM:彈性體基體中構(gòu)建連續(xù)共軛聚合物網(wǎng)絡(luò) - 實(shí)現(xiàn)高拉伸性與高電學(xué)性能兼得 2025-03-25
