私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  許多聚合物復合材料由柔軟的彈性體基質和剛性的納米顆粒組成，這些材料通常具有優越的性能，并已經被廣泛使用。將納米顆粒嵌入彈性體基質通常需要高強度的混合過程，強剪切會切斷聚合物鏈、并降低材料性能。納米復合材料也可以通過混合單體并聚合的方式實現，但單體通常具有揮發性和毒性，使得納米復合材料的制造不能在露天下進行。

  哈佛大學鎖志剛院士課題組提出一種通過混合聚合物乳液制造聚合物橡膠-玻璃納米復合材料的辦法（圖1）。作者分別制備了橡膠態聚合物乳液和玻璃態聚合物乳液。每個乳膠粒中，每根聚合物鏈都與硅烷偶聯劑共聚。當水蒸發時，玻璃態乳膠粒保持形狀，而橡膠態乳膠粒流動以形成連續的基質；同時，硅烷偶聯劑緩慢鍵合，將橡膠鏈交聯，并將橡膠鏈和玻璃態納米顆粒相互連接，構建了納米復合網絡。這種制造方法避免了高強度的混合過程，在橡膠態基質內，聚合物長鏈稀疏地共價交聯，鏈纏結點數遠大于交聯點數。

圖1. 通過混合乳液法制造聚合物橡膠-玻璃納米復合材料

圖2. 偶聯劑化學的引入穩定了材料的微觀結構

圖3. 聚合物玻璃納米顆粒提高復合材料的模量

  玻璃態納米顆粒的滲流結構使得納米復合材料抵抗裂紋擴展。材料既硬又強韌、抗疲勞。在單軸拉伸下，即使存在預切裂紋，樣品仍然可以被拉伸至超過5倍原長（圖4）。在拉伸的過程中，起初尖銳的裂紋鈍化，鈍化的裂紋進一步分叉，分叉的裂紋在與預切裂紋垂直的方向上擴展。裂紋的鈍化和分叉極大地緩解了裂紋尖端的應力集中。納米復合材料可以實現~100 kJ m^-2的斷裂韌性。

圖4. 納米復合材料在單向載荷中抵抗裂紋擴展

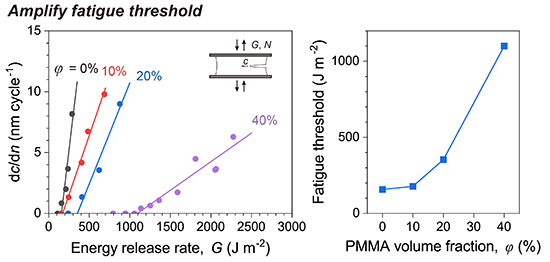

圖5. 納米復合材料在循環載荷中抵抗裂紋擴展

圖6. 納米復合材料和現有聚合物材料的性能對比

圖7. 混合乳液法適用于各種露天制造工藝

  總結：混合乳液法使用聚合物乳膠粒作為納米復合材料的構建單元。偶聯劑化學的引入連接了不同種類的聚合物鏈，構建了納米復合網絡、穩定了微觀結構、增強了力學性能。混合膠乳法避免了納米復合材料制造過程中的高強度混合，使最終材料中的聚合物保持了鏈長。橡膠態長鏈和玻璃態納米顆粒米的復合結構在多尺度上增強模量并分散應力，使納米復合材料同時實現了高模量、高韌性、高疲勞閾值。這種設計原則適用于各種聚合物，適用于各種露天制造工藝，并且可以啟發多功能納米復合材料的制造。

  原文鏈接：https://www.pnas.org/doi/10.1073/pnas.2322684121
