彈性體在日常生活中有著廣泛的應(yīng)用，然而制備具有高強(qiáng)度、高韌性和優(yōu)異抗撕裂性的可降解、可回收彈性體仍然是一項(xiàng)具有挑戰(zhàn)性的任務(wù)。為此，該工作設(shè)計(jì)并制備了一種基于聚己內(nèi)酯的聚（氨酯-脲）彈性體，通過優(yōu)化硬段團(tuán)簇的排列，賦予了該彈性體優(yōu)異的力學(xué)性能。研究發(fā)現(xiàn)，擴(kuò)鏈劑中的長烷基鏈有利于形成小而均勻分布的硬段團(tuán)簇，可顯著提高彈性體的力學(xué)性能。加上多重氫鍵結(jié)構(gòu)和應(yīng)力誘導(dǎo)結(jié)晶效應(yīng)，所制備的彈性體具有63.3 MPa的強(qiáng)度、431 MJ m-3的優(yōu)異韌性和489 kJ m-2的超高斷裂能，同時(shí)保持了良好的可回收性和可降解性。

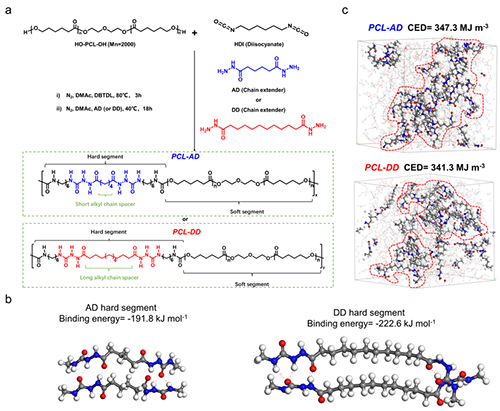

圖1. PCL-AD和PCL-DD的制備及模擬計(jì)算。
圖2. PCL-AD和PCL-DD的力學(xué)性能和結(jié)構(gòu)表征。

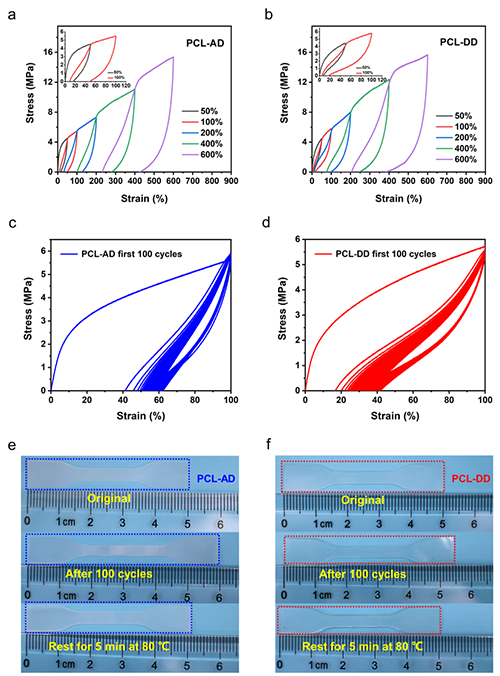

圖3. PCL-AD和PCL-DD的循環(huán)拉伸和彈性恢復(fù)實(shí)驗(yàn)。
圖4. PCL-DD的斷裂能測試及回收和降解實(shí)驗(yàn)。
該工作以“Regulation of Hard Segment Cluster Structures for High-performance Poly(urethane-urea) Elastomers”為題發(fā)表在 Advanced Science上(DOI: 10.1002/advs.202400255)，香港中文大學(xué)（深圳）理工學(xué)院博士生秦劍亮為論文第一作者，通訊作者為香港中文大學(xué)（深圳）理工學(xué)院朱賀助理教授以及大連理工大學(xué)能源化工系阮雪華教授。該工作得到了香港中文大學(xué)（深圳）朱世平教授的大力支持。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/advs.202400255
- 北航樊瑜波教授、李曉明教授 AFM：構(gòu)建負(fù)載姜黃素的PLLA/PCL微納共軛纖維膜從多個角度協(xié)同防止術(shù)后粘連 2024-09-02
- 曼大李加深團(tuán)隊(duì) Int. J. Biol. Macromol.：面向骨組織修復(fù)的3D聚乳酸多孔纖維海綿 2024-04-23
- 臨沂大學(xué)李興建《ACS APM》：妙“剪”生花剪紙藝術(shù)構(gòu)建4D變形醫(yī)療器件 2023-01-25
- 陜西科技大學(xué)楊洋、哥廷根大學(xué)張凱 ACS Nano：“強(qiáng)弱協(xié)同作用”構(gòu)筑高性能水凝膠電解質(zhì) 2025-04-17
- 大連理工大學(xué)蹇錫高院士團(tuán)隊(duì) AFM：穿山甲鱗片結(jié)構(gòu)啟發(fā)的高強(qiáng)度可修復(fù)超分子水性聚合物網(wǎng)絡(luò) 2025-04-04
- 長春應(yīng)化所崔冬梅教授團(tuán)隊(duì) Macromolecules: 雙核鈧金屬配合物催化合成兼具高強(qiáng)度和韌性的乙烯-苯乙烯多嵌段共聚物 2025-02-21
- 吉林大學(xué)李洋課題組 AFM：可大面積制備的、具有室溫閉環(huán)可回收性和自修復(fù)能力的超分子聚合物離子凝膠智能窗 2024-03-01
