无码av免费一区二区三区+,中文字幕乱码一区久久麻豆樱花,日本大香伊一区二区三区

清華大學危巖教授、李若馨博士 AFM：具有快速自清潔能力、耐鹽性和高蒸發(fā)效率的整體式親水聚合物泡沫用于海水淡化

2024-08-27 來源：高分子科技

太陽能界面海水淡化技術作為綠色、經(jīng)濟的淡水生產(chǎn)方法，具有巨大的發(fā)展?jié)摿ΑＨ欢谶B續(xù)式的海水淡化過程中，蒸發(fā)器的表面會出現(xiàn)鹽沉積的問題，減小了光熱活性表面積并堵塞水蒸氣的輸送，導致蒸發(fā)速率的急劇下降，降低了蒸發(fā)器的使用壽命，從而限制該技術的發(fā)展。目前，如何實現(xiàn)界面蒸發(fā)器長期穩(wěn)定抗鹽性能且不犧牲蒸發(fā)性能是一個亟待解決的技術難題。

日前，清華大學危巖教授、李若馨博士與其合作者報道了一種高水通量（~14.4 L m^-2 h^-1）的單組分整體式蒸發(fā)器，能在聚合物表面形成穩(wěn)定的水膜，該蒸發(fā)器通過內(nèi)部鹽濃度差和外部馬蘭戈尼效應驅(qū)動的離子對流的協(xié)同作用下，實現(xiàn)了卓越的耐鹽性和表面自清潔能力。相關論文以題為Hydrophilic Polymer Foam as a Monolithic Interfacial Solar Evaporator With Rapid Self-Cleaning, High Evaporation Efficiency, and Salt Resistance發(fā)表在《Advanced Functional Materials》上。

研究團隊采用鹽模板法，以苯胺三聚體為光熱組分，制備了整體式聚合物泡沫蒸發(fā)器。通過SEM表征手段，證實了具有多孔結構的蒸發(fā)器的成功制備。該蒸發(fā)器表現(xiàn)出了穩(wěn)定的類水凝膠的溶脹-收縮行為，在溶脹狀態(tài)下能有效擴大光熱活性面積。

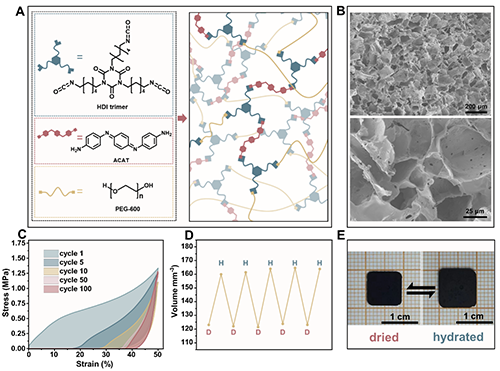

圖1 多孔聚合物泡沫蒸發(fā)器的結構表征與溶脹行為

此蒸發(fā)器具有高效和寬帶的光學吸收能力，在整個太陽光譜范圍內(nèi)（從250到2500 nm）的平均吸收率為98.8%。在1個太陽光強輻照下，該蒸發(fā)器在15 s內(nèi)迅速升溫至46.0 ℃，在6 min后升溫至73.1 ℃并保持穩(wěn)定。通過基于水凝膠的結構設計策略，該蒸發(fā)器具有水通量為14.4 L m^-2 h^-1，最大含水量為2.86 g g^-1。通過接觸角表征證明了該蒸發(fā)器的親水性與快速的水傳輸能力。得益于優(yōu)秀的光熱和水管理能力，該蒸發(fā)器在1個太陽光強下實現(xiàn)了3.47 kg m^-2h^-1的高蒸發(fā)速率和94.3%的高蒸發(fā)效率，超越了多數(shù)之前報道過的整體式蒸發(fā)器。該蒸發(fā)器具有長期穩(wěn)定性，在400個循環(huán)測試后，蒸發(fā)速率基本保持不變。在不同溶液的蒸發(fā)測試中，該蒸發(fā)器的蒸發(fā)速率為2.92-3.23 kg m^-2h^-1，蒸發(fā)效率為79.3-87.7%，這表面該蒸發(fā)器有潛力應用于生活和工業(yè)廢水的高效處理。

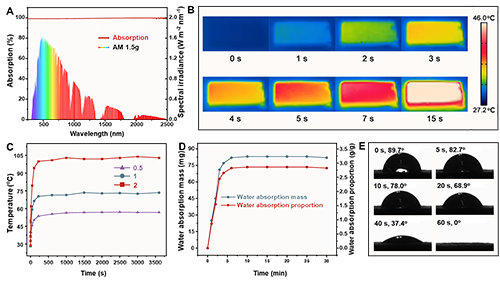

圖2 多孔聚合物泡沫蒸發(fā)器的光熱與水管理能力

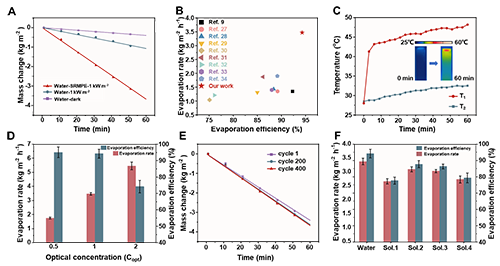

圖3 多孔聚合物泡沫蒸發(fā)器的蒸發(fā)性能

該蒸發(fā)器通過內(nèi)部鹽循環(huán)和外部基于馬蘭戈尼效應驅(qū)動的對流運動的協(xié)同作用，實現(xiàn)了卓越的耐鹽性和表面自清潔能力。將33%質(zhì)量分數(shù)的氯化鈉顆粒置于蒸發(fā)器表面，在模擬海水中（3.5%鹽度）與1個太陽光強的照射下，蒸發(fā)器表面的氯化鈉顆粒在1.25 h后完全去除。在25%質(zhì)量分數(shù)的近飽和鹽水中，與黑色PE泡沫作對比，在連續(xù)12h的1個太陽光強的照射下，無論是鹽水表面和PE泡沫表面均出現(xiàn)了鹽沉積，而在該蒸發(fā)器表面沒有觀察到任何鹽沉積。通過照片拍攝證實了該蒸發(fā)器能在表面形成一層水膜，水膜的厚度約為 200 μm。在實際脫鹽過程中，蒸發(fā)器表面的鹽度會繼續(xù)增加，超過水體的鹽度，從而形成表面張力梯度，這種表面張力梯度可引起馬蘭戈尼對流，輸送蒸發(fā)器表面的鹽分至水體，從而防止鹽分結晶。

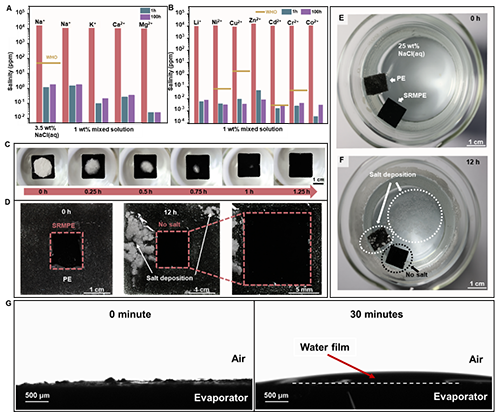

圖4 多孔聚合物泡沫蒸發(fā)器的耐鹽性與自清潔能力

海水淡化過程實際是水分子從液態(tài)轉(zhuǎn)變?yōu)闅鈶B(tài)的相變過程，該過程所需能量即為蒸發(fā)焓。在相變過程中，水分子與周圍水分子發(fā)生氫鍵斷裂，因此降低氫鍵斷裂所需的能量，能促進水分子的蒸發(fā)。該蒸發(fā)器網(wǎng)絡具有豐富的含氧官能團，可以與水分子形成弱氫鍵作用，促進中間水的形成。DSC測試中的尖銳吸熱峰證實了中間水的存在，且其蒸發(fā)焓相比純水大幅降低，促進了水的蒸發(fā)。

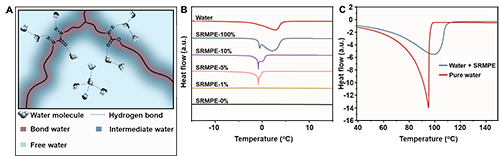

圖5. 多孔聚合物泡沫蒸發(fā)器中的水。

該研究團隊開發(fā)出了一種高效耐鹽的聚合物泡沫蒸發(fā)器，它具有高光學吸收率、出色的光熱轉(zhuǎn)換效率。該蒸發(fā)器是一種單層、多孔、親水的整體蒸發(fā)器，具有高效水傳輸能力和高效的蒸發(fā)性能，在1個太陽光強下實現(xiàn)了3.47 kg m-2 h-1的高蒸發(fā)速率和94.3%的高蒸發(fā)效率。通過設計具有親水性成分的三維網(wǎng)絡結構，可以調(diào)整蒸發(fā)器中水的結合狀態(tài)，從而將蒸發(fā)焓大大降低到 978 J g^-1。多孔結構和親水成分也促進了水在蒸發(fā)器表面和水體之間的對流，為蒸汽產(chǎn)生提供了高效穩(wěn)定的水供應（14.4 L m^-2 h^-1），同時避免了鹽在表面結晶。該蒸發(fā)器在高濃度鹽水（25%）中展現(xiàn)了卓越的抗鹽能力。以上證實了該蒸發(fā)器具有生產(chǎn)純水以緩解水資源短缺的潛力。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202410729

版權與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
