深圳大學王澤凡、朱才鎮 Adv. Mater.：基于纏結支撐具有超高焓值的擬固態相變材料設計
如今，電子設備整體性能的提升對實現穩定運行的熱管理提出了更為嚴苛的要求。相變材料（Phase Change Materials, PCMs）的蓄熱功能使其能夠吸收或儲存電子設備工作過程中因相變而產生的熱量，進而對其內部熱能加以控制。然而，傳統的相變材料往往存在相變焓低以及相變過程中由于熔化而產生泄漏的問題。本研究以基本的聚合物粘彈性理論和聚合物結晶理論為基礎，通過將長鏈超高分子量聚乙烯醇（UHMWPEO）簡單地溶解于與其化學性質相同的齊聚物中，成功制備出一種結構穩定、相變焓高且模量低的新型PEG基相變儲熱材料。流變學實驗和防滲漏測試證實，僅需少量的UHMWPEO，就能使相變材料憑借著較長的弛豫時間保持形態穩定，展現出在長期使用過程中不發生流動、滲漏的潛力。由于本研究設計的相變材料的無定形層厚度較薄，其相變焓可高達 185 J/g，高于現有文獻中所報道的任何PEG基的形態穩定相變儲熱材料。此外，通過模擬實際應用環境，他們的相變材料呈現出卓越的熱能存儲能力，并在電子設備保護方面表現出巨大潛力。此項工作不僅介紹了一種高性能的相變儲熱材料，還為高性能電子設備的設計提供理論基礎。
眾所周知，傳統的低分子量PEG由于缺乏纏結網絡使得模量較低，可能發生泄露風險，從而損壞電子設備。另一方面，由于超高分子量聚乙烯醇熔體中的纏結濃度較高，導致壓縮困難和結晶度較高的限制。本研究認為，可通過降低纏結濃度和熔融狀態下的相應模量，將 UHMWPEO 長鏈溶解為化學性質相同的齊聚物的較大部分，從而解決這一矛盾問題。

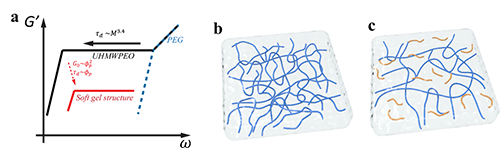

圖1 (a) PEG（藍色虛線）、UHMWPEO（黑色實線）及其混合物（紅色實線）的線性粘彈性圖解；純 UHMWPEO (b) 和 UHMWPEO/PEG 混合物 (c) 的拓?fù)滏溄Y(jié)構簡圖。

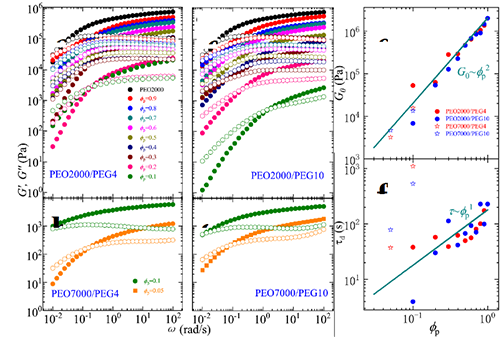

圖2 (a) PEO2000/PEG4、(b) PEO7000/PEG4、(c) PEO2000/PEG10、(d) PEO7000/PEG10不同成分的混合物的線性粘彈性；(e) 平臺模量G0和 末端松弛時間τ d 與?p的函數關系。
流變測試的結果顯示，隨著低聚體分?jǐn)?shù)增加到90％，混合物的 G'''' max 減小，證實了纏結濃度的降低使得PCMs變得更柔軟易壓縮。對于純 PEO2000，其具有超長的末端松弛時間τd，在熔融狀態下能形成形狀穩定的結構；當 PEO2000 溶解于PEG4/PEG10低聚體時，τd會下降，導致PCMs的模量降低、流動性增加，使PCMs更不穩定，無法滿足電子設備長期應用的要求。但當使用分子量更高的PEO7000時，在相同組成φp = 0.1下，PEO7000/PEGs與PEO2000/PEGs具有幾乎相同的模量，但末端松弛時間τd顯著增加，表明PEO7000/PEGs能表現出優異的穩定性和防漏功能。

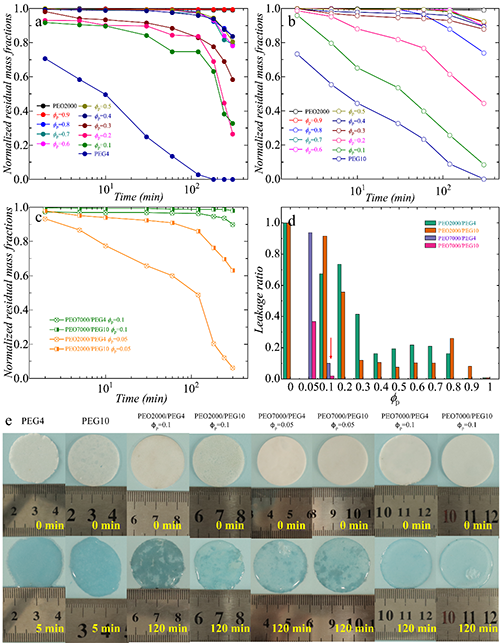

圖3 UHMWPEO/PEGs混合物的防泄露實驗。UHMWPEO/PEGs在熔融狀態下的歸一化的剩余質量與時間的函數關系：(a) PEO2000/PEO4；(b) PEO2000/PEG10；(c) 不同成分的PEO7000/PEGs; (d) 所有UHMWPEO/PEGs混合物在80°C下熔融300分鐘后的最終泄漏率。(e) 加熱至80°C 并保持120 分鐘后進行泄漏測試的PCMs示例照片。
為了確定PCMs在高溫下可長時間的保持形態穩定，他們對不同混合物的泄漏情況進行探究。對于純 PEO2000 樣品，由于其纏結網絡和出色的形狀穩定性，在5小時內幾乎不流動。當加入少量的PEG低聚體時，PEO2000/PEGs 混合物在短時間內仍能保持相對穩定，但隨著加熱時間進一步增加，會開始出現一定程度的流動性和質量損失，當?shù)途垠w分?jǐn)?shù)較大時，PCMs在加熱熔化后很快發生質量損失，不再能保持形狀穩定。當PEO2000替換為分子量更高的PEO7000時，PCMs的防泄漏性能得到極大提升。結合流變學數據，明確PCMs的形狀穩定性和防漏抗性與末端松弛時間τd密切相關，泄漏率將隨著τd的增加呈指數下降。

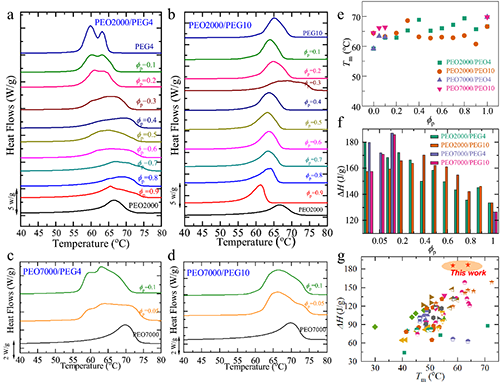

圖4所有UHMWPEO/PEGs混合物的相變行為。(a) PEO2000/PEG4、(b) PEO2000/PEG10、(c) PEO7000/PEG4和 (d) PEO7000/PEG10的熔化曲線；(e) 總結所有UHMWPEO/PEGs的熔化峰Tm和 (f) 相變焓ΔH；(g) PEO7000/PEG4和 PEO7000/PEG10 (φp=0. 1) 的Tm 和ΔH與其他形式穩定的PEG基PCMs的比較。
通過DSC測試結果可知，所有PCMs樣品的熔點在50~70 ℃，適合用于解決電子芯片散熱問題。另外，通過計算其熔融焓，他們發現短鏈PEG低聚體結晶度和熔融焓更高。UHMWPEO/PEGs的結晶度與其熔融態的纏結濃度有關，PEO7000/PEGs（φp = 0.1）因其高 ΔH 和長 τd 被認為是最理想的形狀穩定相變材料，且其相變焓可達185 J/g，高于目前任何已報道的形狀穩定PEG基相變材料。

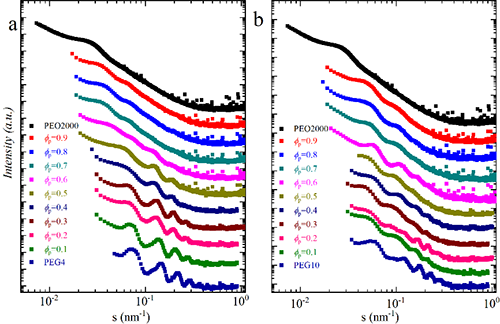

圖5 (a)PEO2000/PEG4和 PEO2000/PEG10在40 oC等溫結晶后的SAXS圖譜。

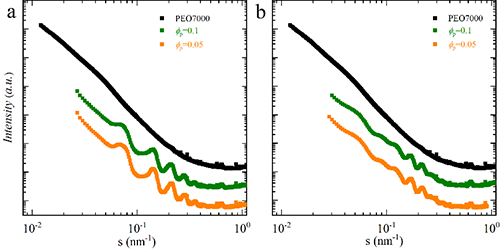

圖6 (a) PEO7000/PEG4和 PEO7000/PEG10在40 oC等溫結晶后的SAXS圖譜。

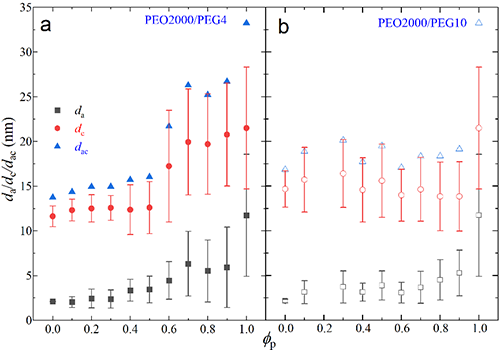

圖7 (a) PEO2000/PEG4和 (b) PEO2000/PEG10的PCM在40 oC等溫結晶后的結晶形態參數。誤差條是指薄片層和無定形層的厚度分布。
為了探究PCMs高相變焓的機制，通過小角X射線散射（SAXS）表征了 UHMWPEO/PEGs在40℃等溫結晶后的晶體形態。根據之前的研究，半結晶聚合物的結晶度強烈依賴于其在熔體中的纏結濃度。PEO作為半晶聚合物的一種，在結晶過程中會發生顯著的片晶增厚現象。如圖所示，對于PEO2000/PEGs，隨著PEG低聚體分?jǐn)?shù)增加，晶體的長周期和特征最小峰減小。無論PEG分子量如何，非晶相厚度逐漸減小，導致線性結晶度（Xc）增加，從而在較低φp時具有更高的相變焓。特別是 PEO7000/PEG4（φp=0.1）混合物的非晶層薄至約2.3 nm，Xc = 0.84，解釋了其高相變焓的原因。

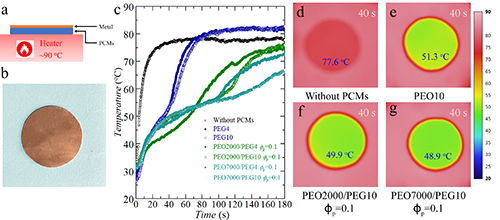

圖8 UHMWPEO/PEGs的熱管理行為。(a) 微型芯片應用實驗的模擬圖和 實驗照片，將厚度為1毫米的PCMs置于90°C熱臺和一塊金屬片之間；(c) 金屬片隨時間的溫度變化；(d-g) 金屬片或金屬與PCMs 一起在90°C下加熱40秒后的紅外圖像。
通過模擬應用環境，PCMs展示了出色的熱能存儲能力。無PCMs時，樣品溫度在40 s內易升至77.6°C，而有UHMWPEO/PEGs時，金屬溫度的上升能得到有效延緩，顯示出保護電子設備的巨大潛力。
總之，他們開發了一種簡單而新穎的策略，通過將超高分子量聚氧化乙烯（UHMWPEO）與其齊聚物進行溶液混合，制備出具有超高熔化焓的穩定且可回收的PEG基相變儲熱材料，從而為穩定電子器件的性能提供了可能。相信，這項工作不僅提供了一種高性能相變儲熱材料，而且為設計物理纏結網絡材料并制備形態穩定的聚合物材料提供了理論基礎。
本項目的第一作者是深圳大學碩士生劉淑賢，通訊作者是深圳大學王澤凡副研究員和朱才鎮教授。
原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202403889
