柔性溫度傳感器在人機交互、健康監測等領域潛力巨大，但響應速度慢、環境穩定性差的問題限制了其應用。為此，該工作以透氣的納米纖維為平臺，通過引入高導熱的定向氮化硼納米片（BNNS）和溫敏材料聚苯胺（PANI）/ 石墨烯（G），制備出響應時間短、靈敏度高的溫度傳感器，同時具備優異的穩定性和人體熱管理能力，為提升溫度傳感器的實用性開辟了新路徑。
近期，濟大王鵬博士、付秀麗教授/浙理工孟垂舟教授聯合在Advanced Functional Materials上發表了題為“A flexible temperature sensor with ultrafast response speed and high stability achieved by improving substrate thermal conductivity and radiative cooling”的研究成果。論文第一作者是河北工業大學機械工程學院孫桂芬博士，該成果以靜電紡絲納米纖維為基底，通過引入定向 BNNS 提升熱傳導、添加 PANI/G 實現高靈敏度、覆蓋 TPU/SiO?納米纖維增強穩定性，最終獲得了可用于人體長期監測、呼吸監測及電池測溫的柔性溫度傳感器。
該柔性溫度傳感器以透氣的靜電紡絲納米纖維為核心平臺，從下到上分為四個部分：TPU/BNNS 納米纖維層（提升熱導率）、PVA / 石墨烯（G）叉指電極（連接敏感層）、PVA/G/PANI 線性敏感層（溫度感應）、TPU/SiO?納米纖維層（保護與冷卻）（圖 1）。

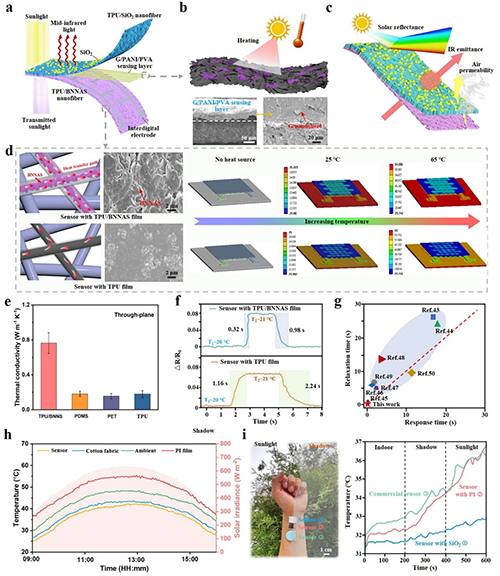

圖1：傳感器的結構設計與性能分析（a）結構示意圖：傳感器從上到下分四層 —— 最上層 TPU/SiO2納米纖維（輻射制冷、防干擾）、中間 PVA/G/PANI 敏感層（感知溫度）、PVA/G 叉指電極（傳導信號）、底層 TPU/BNNS 納米纖維（快速導熱）。（b）敏感層 SEM 圖：G（石墨烯）和 PANI（聚苯胺）是 “溫度感應器”，溫度升高時，二者片層間距變大，電阻上升；PVA 則像 “膠水”，讓敏感層與基底牢牢貼合，不易斷裂。（c, d）透氣與熱導特性：納米纖維的多孔結構讓透氣性超 600 mm/s，汗液能快速蒸發；BNNS（氮化硼納米片）沿平面排列，形成 “熱傳導高速路”。（d）熱導模擬：含 BNNS 的基底（熱導率 0.76 W m-1 K-1）比純 TPU（0.18 W m-1 K-1）導熱快 4 倍。（e）所制備納米纖維熱導率與常用材料熱導率的性能對比。（f）響應時間對比：含 BNNS 的傳感器響應僅 0.32 秒，是純 TPU 基底傳感器的 1/3。（g）所制備傳感器響應速度與已報道工作的對比。（h）戶外冷卻效果：陽光下，傳感器表面溫度比環境低 4.5℃，而棉布溫度比環境高 5.8℃。（i）不同基底溫度傳感器在不同環境下的溫度測試對比。

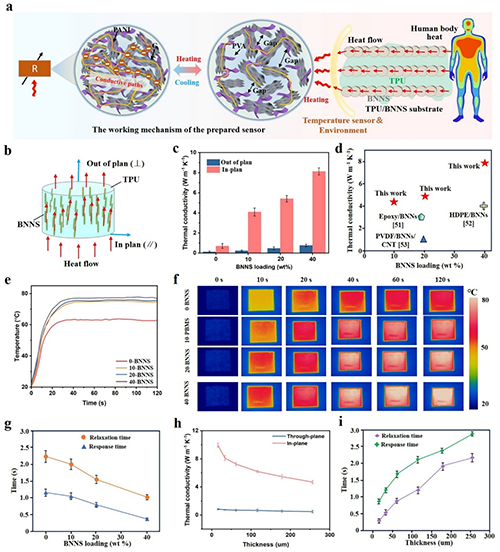

圖2 基底熱導率與溫度傳感器響應速度間關系的探究。（a）導熱機理圖。（b）熱導方向示意圖。（c）熱導率數據：純 TPU 面內熱導僅 0.70 W m-1 K-1，加入 40% BNNS 后升至 8.12 W m-1 K-1。（d）制備的納米纖維熱導率與已發表工作對比。（e, f）不同BNNS含量納米纖維膜的輻射制冷性能對比。（g）響應時間與 BNNS 的關系：BNNS 含量從 0 到 40%，響應時間從 1.2 秒降至 0.32 秒。（h, i）響應時間與基底厚度的影響：15.5 μm 厚的基底熱導達 9.9 W m-1 K-1，256 μm 厚則降至 4.5 W m-1 K-1, 響應時間隨納米纖維基底厚度的增加而增大。

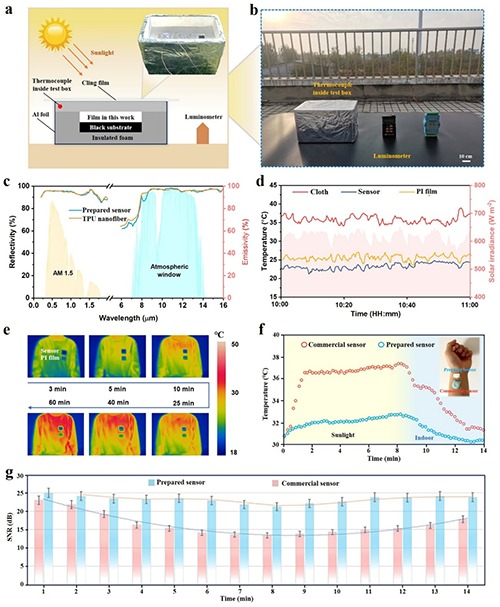

圖3 輻射制冷性能測試。（a, b）冷卻測試裝置：用熱電偶和大氣溫度計，在戶外實測輻射制冷效果。（c）光譜性能：TPU/SiO?對太陽光反射率達 92%（少吸熱），對紅外光發射率達 96%（多散熱）。（d）皮膚溫度對比：陽光下 1 小時，棉布下皮膚平均 35.8℃，PI 膜下 25.5℃，傳感器下僅 23.8℃。（e）制備傳感器與PI膜的輻射制冷性能對比（f-g）穩定性測試：商用傳感器在陽光下信號波動大（信噪比波動為 45.8%），而該傳感器波動僅 12%。

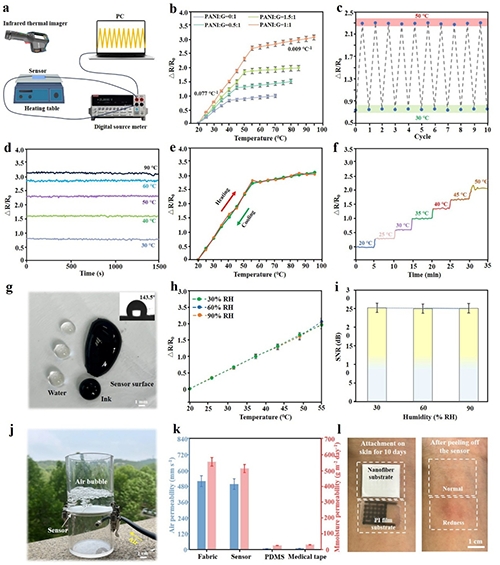

圖4 傳感器的性能測試。（a）測試裝置圖。（b）靈敏度曲線：當 PANI 與 G 比例為 1:1 時，20-55℃區間靈敏度達 0.077℃?1（溫度每變 1℃，電阻變化 7.7%）。（c-d）穩定性驗證：10 次循環測試信號一致，連續 1500 秒監測波動小于 0.003。（e）循環穩定性測試。（f）階梯測試。（g）疏水特性：143.5° 的接觸角。（h, i）濕度對傳感器性能的影響。（j）透氣性展示。（k）透氣對比：透氣性超 600 mm/s，和衣服相當，遠高于 PDMS 膜。（l）生物相容性：納米纖維基傳感器貼手臂10天無紅腫，而 PI 膜基溫度傳感器下皮膚紅腫。

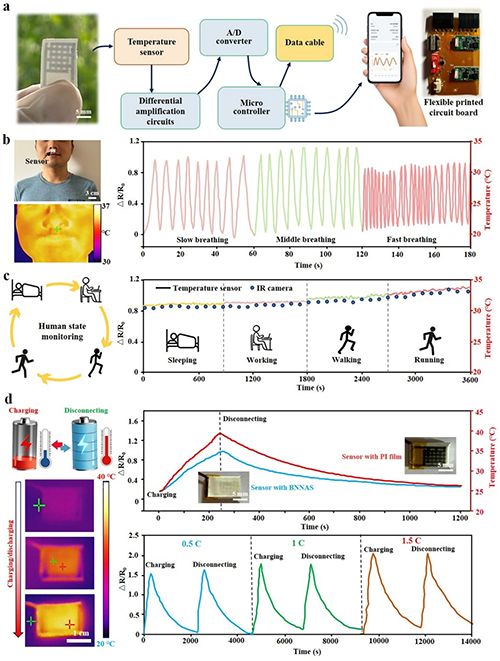

圖5 傳感器的應用（a）傳感器匹配的機電系統邏輯圖（b）傳感器應用于呼吸監測。（c）傳感器應用于人體狀態監測。（d）電池充放電過程的溫度監測。
綜上所述，該工作通過結構設計（定向 BNNS 熱導路徑）與材料設計（PANI/G 溫敏層、TPU/SiO2冷卻層），成功制備出兼具超快速響應、高靈敏度、強穩定性的柔性溫度傳感器。其納米纖維結構帶來的透氣、疏水特性，以及輻射制冷與熱管理能力，使其在可穿戴健康監測、電子皮膚、工業測溫等領域極具應用前景，為柔性溫度傳感器的性能突破提供了重要參考。
作者介紹
王鵬：濟南大學機械工程學院教師，校聘青年英才崗，研究方向為柔性傳感器，累計以第一作者/通訊作者發表論文38篇（包括20篇中科院一區Top期刊，2篇ESI前1%高被引文章），包括Advanced Functional Materials、Nano Micro Letters、InfoMat、Advanced Fiber Materials、Nano Energy、Chemical Engineering Journal、ACS Sensors等高水平期刊；累計撰寫、申請發明專利17項，其中6項已授權，其余均在實質審查中；擔任Exploration期刊青年編委；中國微米納米學會高級會員；受邀擔任國際SCI檢索期刊Advanced Functional Materials、Nano Micro Letters、Nano Energy、Chemical Engineering Journal、ACS Applied Materials & Interfaces等的審稿人；連續兩年獲得2021年、2022年博士研究生國家獎學金，2022年獲得天津市創新獎學金，2023年獲得河北省優秀畢業生，2018年獲得天津市王克昌文化科技獎學金，2024年獲得河北工業大學優秀博士論文，2022年獲得河北工業大學學術之星，2022年獲得河北工業大學三好學生榮譽稱號，連續兩年獲得2021年、2022年河北工業大學機械工程學院十佳學術之星榮譽稱號。個人主頁：
https://faculty.ujn.edu.cn/wangpeng1/zh_CN/index/149227/list.
付秀麗：濟南大學機械工程學院教授、博士生導師，泰山產業藍色專項產業領軍人才；兼任山東省工程師協會副會長、本科教育教學評估專家、國際工程教育認證認證專家。研究領域為高性能制造、高端裝備研發、醫工交叉等。主持國家自然科學基金項目3項、省重大創新工程、省新舊動能轉換重大項目、省基金重點項目等10余項。先后獲得省本科教學成果一等獎2項、山東省教育系統建功立業標兵、山東省優秀研究生導師、濟南大學最美教師等稱號。
孟垂舟：浙江理工大學材料科學與工程學院特聘教授，博士生導師。國家海外高層次人才引進計劃青年特聘專家、河北省海外高層次青年人才、河北省僑聯僑界專家委員會委員。清華大學物理學學士、博士學位，曾任職美國普渡大學生物醫學工程系博士后研究員、美國IBM半導體研發中心高級工程師、新奧集團能源研究院石墨烯/儲能/能源新材料等技術中心主任。長期從事新型納米材料和高分子彈性體的制備研究，以及其在能源轉換與存儲、生物醫學傳感、柔性電子皮膚、可穿戴健康設備、和健康護理裝備上的應用開發。
原文信息
Guifen Sun, Dongying Wang, Peng Wang*, Ying Meng, Xiuli Fu*, Hongmei Yan and Chuizhou Meng*. A flexible temperature sensor with ultrafast response speed and high stability achieved by improving substrate thermal conductivity and radiative cooling. Advanced Functional Materials, 2025. https://doi.org/10.1002/adfm.202512296
