久久久www成人免费精品,风流寡妇,无码高h熟肉日本动漫观看

西工大劉維民院士團隊 ACS Nano：基于液態金屬納米材料增強的離子型超分子油凝膠潤滑材料

2024-11-30 來源：高分子科技

在工業應用中，摩擦和磨損是造成機械部件故障的主要原因，由此引發的能量損耗占比高達三分之一。潤滑油作為常見的液體潤滑介質，單一使用時難以滿足極端工況條件下的潤滑需求。納米材料憑借獨特的尺寸效應與理化優勢，添入潤滑油中可改善摩擦學性能，應用前景廣闊。但納米材料在潤滑介質中的長期分散穩定性是亟待解決的關鍵問題。超分子油凝膠作為新型的半固體潤滑材料，既能保持潤滑油的特性，又具有剪切變稀、觸變性等新的理化性質。在油凝膠中填充納米材料，賦予其額外功能，以此開發出基于納米材料的智能超分子凝膠潤滑材料。

近日，西北工業大學先進潤滑與密封材料研究中心劉維民院士團隊在《ACS Nano》上發表了題為“Fabrication of Ionic Supramolecular Oleogel Lubricants Enhanced with Liquid Metal Nanodroplets for Superior Tribological Performance”的研究論文。該研究工作開發了一種基于鎵基液態金屬（GLM）的離子型超分子油凝膠，利用液態金屬超聲處理可產生自由基，以及離子液體潤滑性能優異的特點，直接將超聲處理后的GLM納米液滴加入含有離子液體的自由基聚合體系中，通過GLM納米液滴和離子液體的靜電相互作用增強凝膠網絡交聯程度。GLM基離子型超分子油凝膠（GLM@IGel）具有剪切變稀特性以及優秀的觸變性。相較于基礎油，GLM@IGel使摩擦系數從0.192顯著下降到0.097，磨損體積從100.10×10⁴ μm³下降至9.69 × 10⁴ μm³。此外，在離子液體的靜電作用交聯以及減摩抗磨特性下，GLM@IGel的承載能力提高至550 N。GLM基離子型超分子油凝膠出色的潤滑性能是GLM納米液滴與凝膠潤滑劑的協同作用，二者共同促進連續穩定的摩擦化學反應膜形成，同時GLM納米液滴能有效填充與拋光磨損表面。該創新研究為解決納米添加劑分散問題以及制備新型納米復合超分子油凝膠潤滑材料提供了一種簡單、可靠的解決方案體系，有望深入解鎖此類創新型潤滑劑應用潛能，為其規模化及高質量應用筑牢根基。

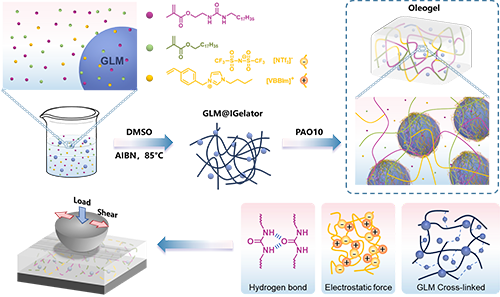

圖1. GLM基離子型超分子油凝膠（GLM@IGel）的制備過程

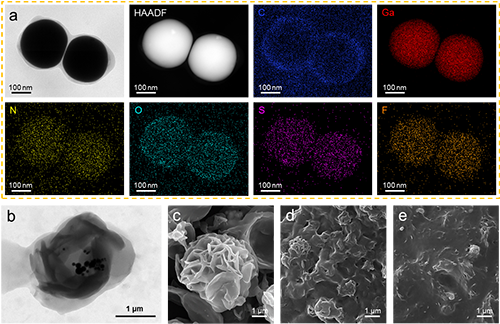

圖2. GLM@IGelator-2及干凝膠的TEM、HAADF、EDS及SEM表征

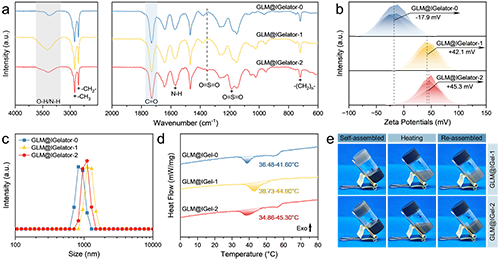

圖3. GLM@IGelator-0、GLM@IGelator-1和GLM@IGelator-2的（a）FT-IR譜、（b）Zeta電位和（c）粒徑分布曲線。GLM基離子型超分子油凝膠的（d）DSC曲線和（e）相轉變圖片。

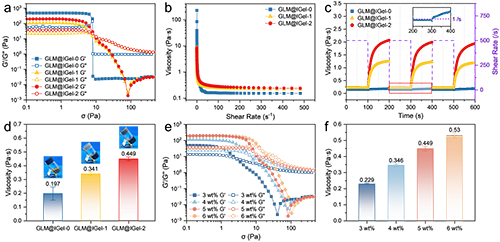

圖4. （a-d）GLM基離子型油凝膠的流變學性能。（e，f）離子型油凝膠GLM@IGel-2基于不同濃度的流變學性能。

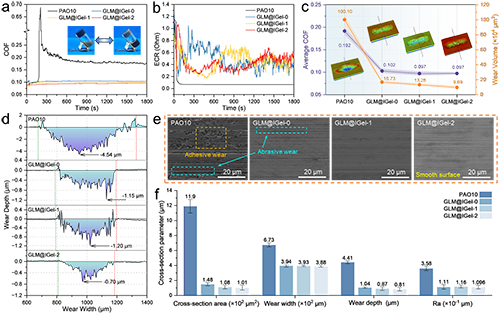

圖5. GLM基離子型油凝膠的摩擦學性能

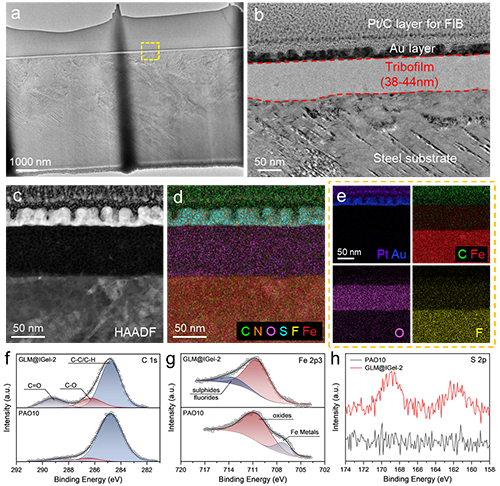

圖6. GLM基超分子油凝膠的潤滑膜的TEM和XPS表征

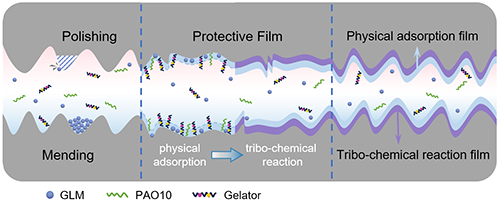

圖7. GLM基離子型油凝膠的潤滑機理

該工作是團隊近期關于納米復合油凝膠相關研究的最新進展之一。在過去的兩年中，團隊制備了一系列納米材料復合的凝膠因子，用于各類基礎油形成了油凝膠材料，詳細研究了納米復合油凝膠成膠機制、摩擦學性能（Chem. Mater. 2024, 36, 5110-5119; J. Mater. Chem. A 2024, 12, 20025-20034）。

論文信息：Wang, Tiantian; Wang, Yixin; Wang, Xinnan; He, Baoluo; Liu, Shujuan; Ye, Qian; Zhou, Feng; Liu, Weimin. Fabrication of Ionic Supramolecular Oleogel Lubricants Enhanced with Liquid Metal Nanodroplets for Superior Tribological Performance. ACS Nano 2024. DOI: 10.1021/acsnano.4c10433.

全文鏈接：https://doi.org/10.1021/acsnano.4c10433

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
