日本韩国欧美,最新亚洲人成无码网www电影,男朋友一出一进的好爽

川大雷景新教授團隊江亮/雷元 AFM：通過多級強弱動態結構設計低應變下的高應變響應和可回收傳感器

2024-12-27 來源：高分子科技

電阻應變傳感器因其簡單的結構、易于制造和可靠的傳感性能，在柔性傳感技術中的實際應用中受到廣泛關注。典型的電阻應變傳感器是通過將高導電性填料（如碳納米管、導電炭黑、MXene、石墨烯等）與彈性聚合物基底結合而構建的。然而，經均勻分散后的MXene、碳納米管、石墨烯等具有良好的接觸性，在非常低的應變下不容易破壞導電通道（如圖1a），這給準確檢測微小應變帶來了挑戰。相比之下，導電炭黑在施加的低應變下很容易破壞導電通路，可以顯著提高應變傳感器的靈敏度（如圖1a）。因此，設計一種可回收的應變響應式傳感器，同時在低應變水平下兼具高靈敏度、優異的機械性能和成本效益，仍然是一項重大挑戰。

近期，四川大學高分子研究所、高分子材料工程國家重點實驗室（四川大學）的雷景新教授團隊將導電炭黑與具有多層次強弱動態結構的丙烯酸樹脂相結合，研制出了一種低應變下具有高應變響應的可回收傳感器（PAV/Cu²⁺-CB-x），如圖1b所示。此外，分子動力學模擬顯示（如圖1c-d），分子結構中存在多種強弱動態鍵：較弱的配位鍵和氫鍵賦予了這種傳感器對微小應變的超常靈敏度，而較強的離子鍵則確保了其卓越的機械性能。具體表現為：PAV/Cu²⁺-CB-30的抗拉強度為7.16兆帕，斷裂伸長率為355.50%，具有優異的再加工穩定性，同時還具有0.294 S cm^-1的高電導率，在低于5%的應變下具有出色的靈敏度。

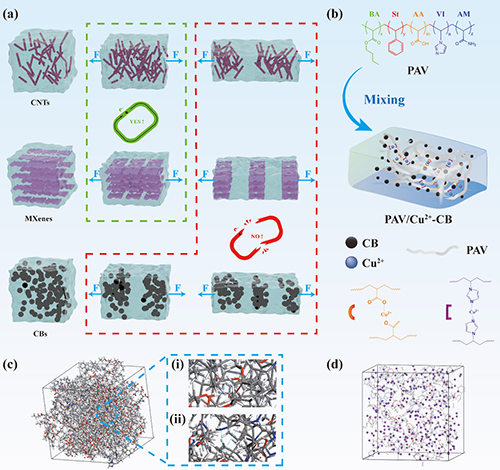

圖1. (a) 碳納米管、MXene和導電炭黑基復合材料在外力作用下導電通路斷開的示意圖。(b) PAV/Cu²⁺-CB-x復合材料的合成路線示意圖。(c) 基體樹脂的動力學計算模型中丙烯酸和丙烯酰胺鏈段之間氫鍵作用示意圖。(d) 添加導電炭黑復合材料的動力學計算模型示意圖。

所設計的PAV/Cu²⁺-CB-30具有獨特強-弱動態結合網絡，在較小應變下，較弱的配位鍵和氫鍵能夠發生快速的重復斷裂和鍵合，而較強的離子鍵則充當固定錨點，確保了其卓越的機械性能，能夠應用于應變傳感器。同時，憑借高炭黑負載量和響應微小應變的分子網絡，PAV/Cu²⁺-CB-30應變傳感器展現出卓越的電學性能，包括高導電性（0.294 S cm^-1）和在極低應變（低于5%）下的出色靈敏度（GF=8.24）。這些優異的電學性能使傳感器能夠準確檢測細微的活動（如圖2所示），如語音、喉部肌肉運動以及關節運動（例如，手指、腕部和膝部），尤其是在佩戴于喉部和關節時。因此，所設計的PAV/Cu²⁺-CB-x應變傳感器在未來的人體運動分析和語音檢測應用中具有巨大的潛力。

圖2. (a) PAV/Cu²⁺-CB-x復合材料的電導率。(b) PAV/Cu²⁺-CB-30的電阻恢復過程。(c) 在不同應變（0.1%、0.5%、1%和5%）下PAV/Cu²⁺-CB-30傳感器的實時相對電阻變化時間曲線。(d) 在5%應變下PAV/Cu²⁺-CB-30傳感器50次循環的穩定性測試。(e-h) PAV/Cu²⁺-CB-30傳感器應用于不同身體部位檢測。

研究成果以“Designing Highly Strain-Responsive and Recyclable Sensors Via Multilevel Strong and Weak Dynamic Structures Under Low Strain”為題發表在《Advanced Functional Materials》（doi.org/10.1002/adfm.202419308）上。論文第一作者為四川大學碩士研究生楊天泰，通訊作者為四川大學江亮副研究員和雷元副研究員。本工作得到中國博士后面上基金、四川省青年科學基金和四川省先進建筑材料產教融合創新示范平臺等項目的資助支持。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202419308

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
