不列顛哥倫比亞大學(xué)姜鋒教授/中國(guó)林科院林化所劉鶴研究員 AM:強(qiáng)韌水凝膠構(gòu)建的通用法則 - 纖維素納米晶水合效應(yīng)調(diào)控微相分離
2025-01-02 來(lái)源:高分子科技
近年來(lái),鹽結(jié)晶誘導(dǎo)微相分離在增強(qiáng)的水凝膠力學(xué)性能方面受到廣泛關(guān)注,但此類方法通常因嚴(yán)重的相分離而削弱水凝膠的彈性和韌性,存在顯著局限性。針對(duì)此關(guān)鍵問(wèn)題,不列顛哥倫比亞大學(xué)姜鋒教授和中國(guó)林科院林化所劉鶴研究員創(chuàng)新性地提出了一種通用的相工程策略,利用纖維素納米晶(CNC)調(diào)控乙酸鈉(NaAc)結(jié)晶誘導(dǎo)的微相分離,成功制備出兼具高強(qiáng)度、高韌性、高延展性和抗疲勞性的纖維素復(fù)合水凝膠(圖1)。研究發(fā)現(xiàn),單獨(dú)添加NaAc會(huì)因NaAc·3H2O晶體的形成引發(fā)嚴(yán)重的微相分離,從而制得剛性且缺乏彈性的水凝膠。而通過(guò)引入CNC,其獨(dú)特的水合效應(yīng)能夠競(jìng)爭(zhēng)性結(jié)合晶體中的水分子,有效緩解微相分離,成功實(shí)現(xiàn)了剛性水凝膠向彈性、強(qiáng)韌且耐疲勞水凝膠的轉(zhuǎn)變(圖2)。

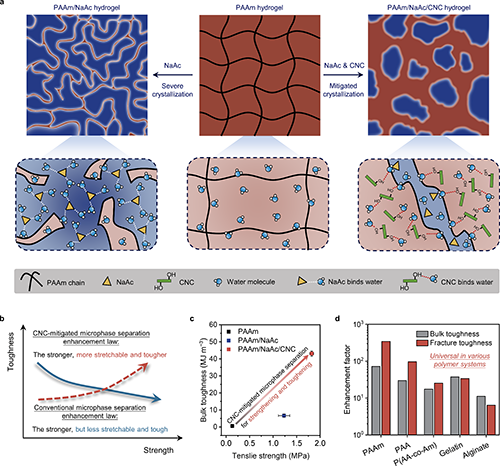

圖1 強(qiáng)韌水凝膠的設(shè)計(jì)與結(jié)構(gòu)特征

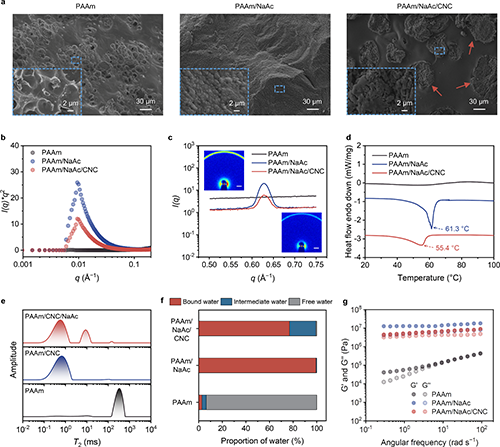

圖2 水凝膠的微結(jié)構(gòu)和相互作用的演變

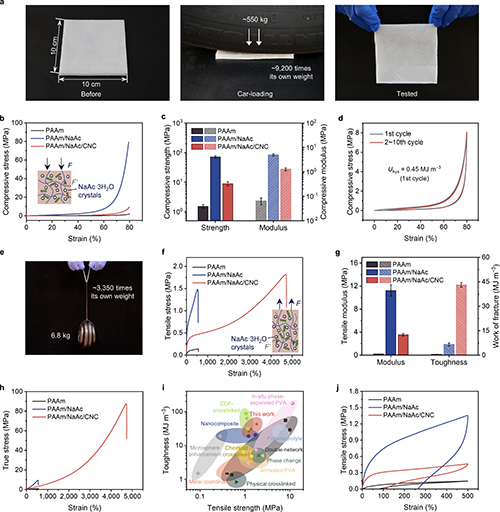

圖3 水凝膠的壓縮和拉伸性能

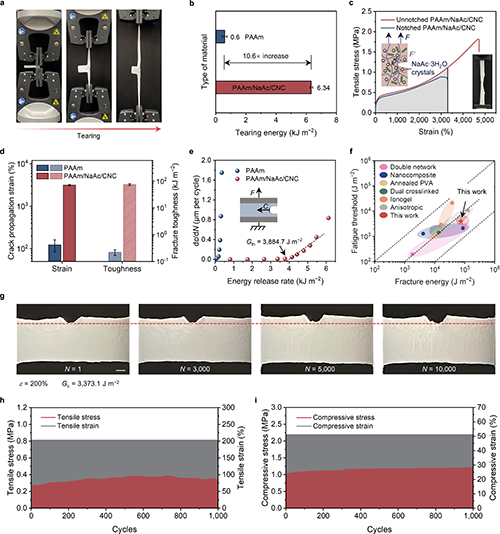

圖4 水凝膠的斷裂韌性和疲勞抗性

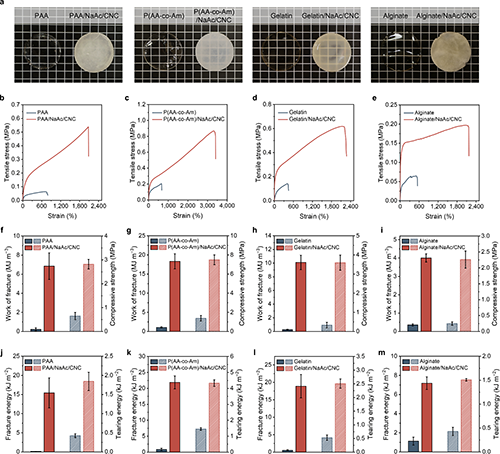

圖5 水凝膠強(qiáng)韌化策略的通用性
原文鏈接:https://doi.org/10.1002/adma.202416916
版權(quán)與免責(zé)聲明:中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載,請(qǐng)聯(lián)系郵箱:info@polymer.cn,并請(qǐng)注明出處。
(責(zé)任編輯:xu)
相關(guān)新聞
- 澳門(mén)大學(xué)李奕雯課題組 Sci. Adv.:同心冰模板法制備具有仿生環(huán)向纖維結(jié)構(gòu)的強(qiáng)韌水凝膠 2025-06-25
- 合工大秦海利、從懷萍/中科大俞書(shū)宏 Adv. Mater.: 在超強(qiáng)韌水凝膠材料領(lǐng)域取得重要突破 2025-06-24
- 深圳大學(xué)田雷團(tuán)隊(duì) AFM:聚合物網(wǎng)絡(luò)均勻化思想構(gòu)筑強(qiáng)韌水凝膠 2024-12-15
- 波爾多大學(xué)Gilles Sèbe、華南師大張振 Carbohydrate Polymers:皮克林乳液界面SI-ATRP制備兩親性纖維素納米晶 2025-05-19
- 華南師大張振 JCIS:以聚多巴胺包覆纖維素納米晶和MXene為光熱納米增強(qiáng)填料的液晶彈性體基光致軟致動(dòng)器 2025-05-12
- 華南師大張振 Small:纖維素納米晶穩(wěn)定液態(tài)金屬Pickering乳液用作光熱、導(dǎo)電直寫(xiě)墨水 2025-04-25
- 山大周傳健教授、濟(jì)大趙松方/關(guān)瑞芳教授 AFM: 聚合誘導(dǎo)微相分離和多尺度靜電相互作用協(xié)同構(gòu)建高強(qiáng)韌、高有機(jī)硅含量的有機(jī)硅水凝膠 2025-07-03
誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
- 南理工/國(guó)科大杭高院王杰平...
- 廈門(mén)大學(xué)曹學(xué)正教授 Macromo...
- 山大周傳健教授、濟(jì)大趙松方...
- 華南農(nóng)大胡傳雙教授、林秀儀...
- 中國(guó)科大陳昶樂(lè)/安大陳敏、...
- 廈門(mén)大學(xué)侯旭教授團(tuán)隊(duì) AFM:...
- 瞿金平教授華科大團(tuán)隊(duì)牛冉研...
- 太原理工大學(xué)張虎林教授 Adv...
- 北化魏杰教授團(tuán)隊(duì) CEJ:三波...
- 南方科技大學(xué)郭傳飛教授團(tuán)隊(duì)...
- 西南大學(xué)康燕堂/徐立群/徐琨...
