私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  共價有機框架（COFs）作為一種新興的光催化劑，在多種化學反應中展現出巨大潛力。然而，其在原子轉移自由基聚合（ATRP）中的應用報道較少。本研究設計并合成了一系列基于二氫吩嗪的三維COFs（dia拓撲結構），通過取代基效應調控其互穿折疊數和能級。其中，含三氟甲基的DADP-CF?-COF表現出最高的催化活性，可實現分子量可控、窄分布（PDI < 1.1）和高轉化率（95%）的聚合物合成。該研究不僅利用取代基效應有效調控了三維COFs結構，還為替代金屬催化劑提供了新思路。

  原子轉移自由基聚合（ATRP）是制備功能化聚合物的重要方法，但傳統金屬催化劑存在毒性高、成本昂貴及后處理復雜等問題。近年來，可見光驅動的無金屬光氧化還原催化體系成為研究熱點。吩嗪類化合物因其氧化還原活性在光催化中備受關注，但其低活性和穩定性限制了應用。共價有機框架（COFs）憑借高比表面積、可調能級和強化學穩定性，為催化位點的固定化和性能優化提供了理想平臺。本研究通過取代基工程調控三維COFs的互穿結構和電子特性，將其應用于光催化ATRP，實現了高效、可控的聚合反應。

COFs的設計與合成

  研究團隊以四(4-氨基苯基)甲烷（TAPM）為節點，分別與三種不同取代基的吩嗪醛類連接體（DADP、DADP-CF?、DADP-Me）通過席夫堿縮合反應合成了三種三維COFs（圖1）。反應在鄰二氯苯/正丁醇混合溶劑中進行，乙酸作為催化劑，120℃下反應5天，最終產物為橙色蓬松粉末（產率68%~87%）。

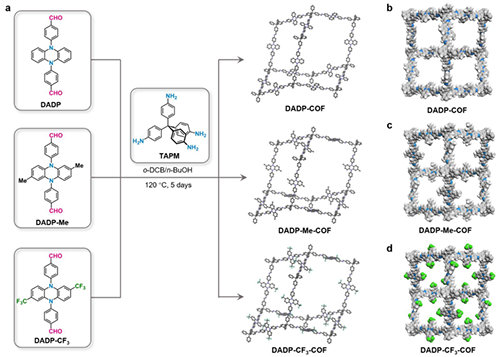

圖1. (a) COFs的合成路線；(b) DADP-COF、(c) DADP-CF?-COF和(d) DADP-Me-COF的結構示意圖（碳-灰色，氮-藍色，氫-白色，氟-綠色）。

  通過粉末X射線衍射（PXRD）和計算模擬證實，三種COFs均具有dia拓撲結構。其中，DADP-COF和DADP-CF?-COF為11重互穿結構，而DADP-Me-COF為3重互穿（圖2）。取代基位阻和電子效應顯著影響互穿模式：三氟甲基（-CF?）的強吸電子性和空間位阻抑制了分子間堆疊，而甲基（-CH₃）的供電子效應則降低了互穿能壘。

圖2. (a) DADP-COF、(b) DADP-CF₃-COF和(c) DADP-Me-COF的互穿結構示意圖；(d) DADP-COF、(e) DADP-CF₃-COF 和(f) DADP-Me-COF的高分辨透射電鏡圖像；(g) DADP-COF、(h) DADP-CF₃-COF 和(i) DADP-Me-COF的反傅里葉變換圖像。

結構與性能表征

1 結晶性與穩定性

  PXRD分析顯示，三種COFs均具有高結晶性。氮氣吸附實驗表明其為微孔材料，比表面積分別為515 m2/g（DADP-COF）、571 m2/g（DADP-CF?-COF）和655 m2/g（DADP-Me-COF）。此外，COFs在強酸、強堿及有機溶劑中均保持結構穩定，熱重分析顯示其熱分解溫度超過485℃。

2 光物理與電化學特性

  紫外-可見漫反射光譜顯示，三種COFs的帶隙分別為2.26 eV（DADP-COF）、2.42 eV（DADP-CF?-COF）和2.03 eV（DADP-Me-COF）。結合莫特-肖特基曲線計算，DADP-CF?-COF的導帶（-1.72 eV）和價帶（-4.14 eV）位置最適于電子轉移（圖3）。時間分辨熒光光譜進一步表明，DADP-CF?-COF的激子壽命（1.87 ns）顯著長于其他兩種COFs，抑制了電子-空穴復合。

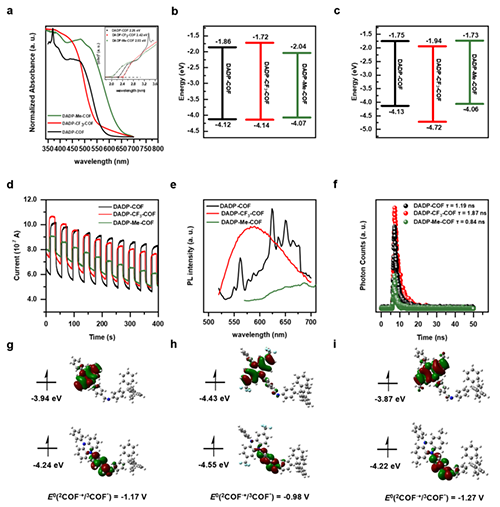

圖3. (a) 紫外-可見光漫反射光譜（黑：DADP-COF，紅：DADP-CF₃-COF，綠：DADP-Me-COF，內部：Tauc圖）；(b)結合Tauc圖和莫特-肖特基曲線計算得到的能級；(c) 密度泛函理論（DFT）模擬計算得到的能級；(d) 光電流響應曲線；(e) 光致發光光譜；(f) 時間分辨光致發光光譜；(g) DADP-COF、(h) DADP-CF₃-COF和(i) DADP-Me-COF模擬計算三重態激發態前沿軌道（上：高位單電子占據分子軌道；下：低位單電子占據分子軌道）。

光催化ATRP性能

  以甲基丙烯酸甲酯（MMA）為單體、2-溴-2-甲基丙二酸二乙酯（DBMM）為引發劑，在可見光（白光LED）照射下，COFs作為光催化劑實現了高效ATRP（圖4）。實驗結果表明：DADP-CF?-COF表現最優，轉化率達95%，PDI低至1.1（圖4b）；聚合反應遵循一級動力學，分子量與單體轉化率呈線性關系；催化劑可循環使用5次，活性無明顯下降。

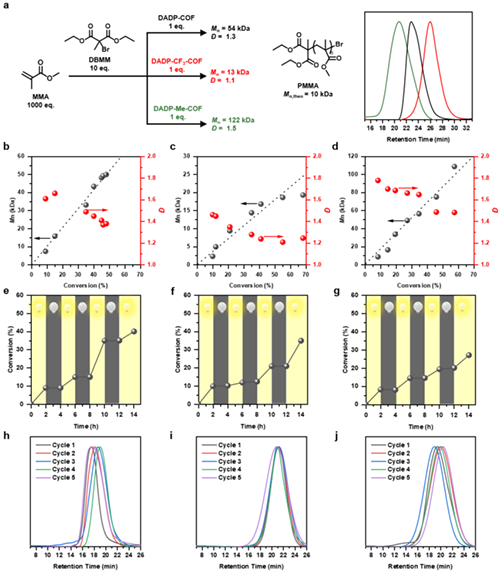

圖4. (a) ATRP反應示意圖和凝膠滲透色譜（GPC）曲線；(b) DADP-COF、(c) DADP-CF?-COF和(d) DADP-Me-COF的動力學曲線；(e) DADP-COF、(f) DADP-CF?-COF和(g) DADP-Me-COF的聚合反應可控性實驗曲線；(h) DADP-COF、(i) DADP-CF?-COF和(j) DADP-Me-COF的催化劑回收循環實驗曲線。

  電子順磁共振（EPR）分析證實，光激發產生的COF自由基（·COFs）通過單電子轉移活化引發劑，形成活性鏈自由基（P?·），從而驅動聚合反應（圖5）。取代基的吸電子效應（如-CF?）增強了COFs的氧化還原電位，促進了激子壽命和催化效率。

圖5. (a) 光催化ATRP機理示意圖；(b) DADP-COF、(c) DADP-CF?-COF和(d) DADP-Me-COF的電子順磁共振能譜。

總結與展望

  本研究通過取代基工程成功調控了三維COFs的互穿結構和能級，開發出高效無金屬光催化劑DADP-CF?-COF。其優異的催化性能為綠色聚合反應提供了新策略，并拓展了COFs在光催化領域的應用潛力。文章第一作者為浙江大學高分子系博士生鈕升，文章通訊作者為浙江大學高分子系黃寧研究員。

  原文鏈接：https://doi.org/10.1002/anie.202424860

  下載：https://pan.baidu.com/s/1Nx5O1lx6MFu11HPvdsbBAg?pwd=mzn6
