日本首次通過涂抹液體硅形成非晶硅薄膜生產(chǎn)太陽能電池
2011-02-11 來源：中國(guó)聚合物網(wǎng)
日本研究人員日前宣布，他們?cè)谑澜缟鲜状伍_發(fā)出了通過涂抹液體硅形成非晶硅薄膜，進(jìn)而生產(chǎn)太陽能電池的技術(shù)。新技術(shù)將有助于降低薄膜太陽能電池的成本。
硅是制造手機(jī)、液晶和太陽能電池的重要原料。目前多用固態(tài)和氣態(tài)的硅材料制造太陽能電池，但是加工固態(tài)和氣態(tài)的硅材料成本較高，所需時(shí)間也較長(zhǎng)。
北陸尖端科學(xué)技術(shù)大學(xué)院大學(xué)教授下田達(dá)也率領(lǐng)的研究小組，2006年以一種含硅和氫的高分子化合物為溶質(zhì)制造出穩(wěn)定的液體硅。此次，他們?cè)趶氐籽芯恳后w硅特性的基礎(chǔ)上，開發(fā)出了這種制造薄膜太陽能電池的新技術(shù)。
新技術(shù)生產(chǎn)太陽能電池首先要清除液體硅中的雜質(zhì)，然后在充滿氮的設(shè)備內(nèi)，把液體硅滴到玻璃基板上，并讓基板以每分鐘約3000次的高速旋轉(zhuǎn)，使液體硅均勻分布在基板上，形成薄薄的一層，最后在約400攝氏度的高溫下加熱數(shù)十秒，就制成了性能穩(wěn)定的非晶硅薄膜。

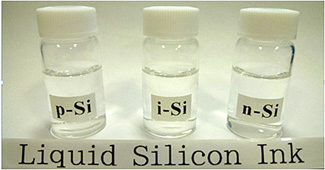

重復(fù)上述工序3次，并加入硼和磷等成分，就可以制造出3層性質(zhì)不同的硅薄膜。在加入電極制造出太陽能電池后，其發(fā)電效率為普通太陽能電池的20%左右。雖然效率尚不高，但是成本降低了60%至70%。
目前，研究小組正準(zhǔn)備與日本國(guó)內(nèi)廠家合作，以早日將這項(xiàng)技術(shù)應(yīng)用到生產(chǎn)領(lǐng)域。
版權(quán)與免責(zé)聲明：本網(wǎng)頁的內(nèi)容由中國(guó)聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性，也不構(gòu)成其他建議。僅提供交流平臺(tái)，不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán)，請(qǐng)聯(lián)系我們及時(shí)修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責(zé)任編輯：佳）
相關(guān)新聞
- 南昌大學(xué)/江西師大陳義旺課題組 AM：通過圖案半月板控制溶液流動(dòng)有助于延長(zhǎng)激子擴(kuò)散長(zhǎng)度-準(zhǔn)平面異質(zhì)結(jié)有機(jī)太陽能電池效率接近20% 2025-05-22
- 南科大何鳳教授、華科大邵明教授 Angew：新型柔性連接電子受體助力高性能可拉伸有機(jī)太陽能電池 2025-03-13
- 西工大劉劍剛教授團(tuán)隊(duì) AEM：控制第三組分分布實(shí)現(xiàn)高性能三元有機(jī)太陽能電池 2025-03-10
- 蘇州大學(xué)張偉/日本金澤大學(xué)程笑笑 Angew：異手性核的消旋嵌段共聚物中對(duì)映體將軍與非手性士兵的手性交流 2025-02-14
- 日本理化學(xué)研究所石田康博、王翔 Science：均質(zhì)復(fù)合材料中的力學(xué)非互易性 2023-05-26
- 日本理化學(xué)研究所侯召民教授課題組 Angew：稀土催化劑調(diào)控聚異戊二烯微觀鏈結(jié)構(gòu)制備自愈合聚烯烴材料 2022-09-03
