私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  全固態鋰電池具有安全性能高、循環壽命長等優點，近年來已成為新型化學電源領域的研究開發熱點。固體電解質材料的選擇已成為全固態鋰電池走向應用的材料瓶頸，有機-無機復合固體薄膜電解質由于具有良好的柔韌性、界面兼容性、適于卷對卷大面積制備等特點越來越受到關注。寧波材料所固態鋰電池團隊近年來在該研究方向取得了系列研究進展。

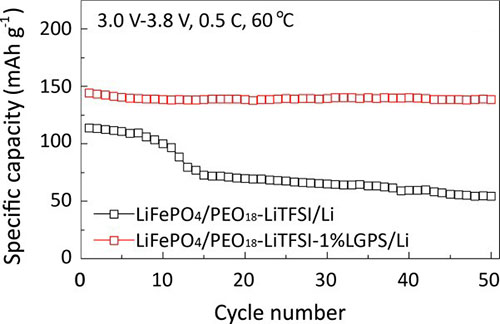

  團隊科研人員首次將具有超高鋰離子電導率的三元硫化物Li₁₀GeP₂S₁₂ (LGPS)與聚氧化乙烯(PEO)鋰鹽體系進行復合，制備得到固體薄膜電解質材料。該電解質柔性可彎曲且膜厚可調，其室溫電導率達到1.18×10^-5Scm^-1，比傳統的PEO基電解質提高1個數量級，電化學窗口達到5.7V，大大拓寬正極材料的選擇范圍，同時展現出比較好的對金屬鋰穩定性。由該電解質構建的全固態鋰電池LiFePO₄/Li 在60^oC，0.5C條件下，循環50周后電池容量保持率高達92.5%（圖1）。在此基礎上，科研人員采用琥珀腈對該電解質進一步進行性能優化，改性后，其材料的室溫鋰離子電導率提高至~10^-4Scm^-1 (圖2)，使得由其構建的全固態鋰電池LiFePO₄/Li在40^oC條件下就能實現正常充放電工作，而文獻報道的該體系電池常規工作溫度為80^oC。

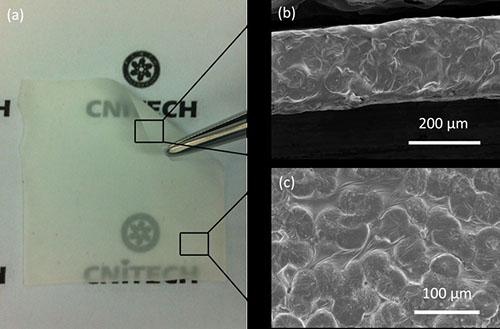

  由于硫化物固體電解質材料對處理及加工的環境比較敏感，采用空氣穩定性更優的氧化物類固體電解質Li_1.5Al_0.5Ge_1.5(PO₄)₃ (LAGP)與PEO復合，制備得到有機-無機復合固體薄膜電解質（圖3），雖然在離子導電特性方面會有所降低，但是更加容易實現低成本大面積制備加工。

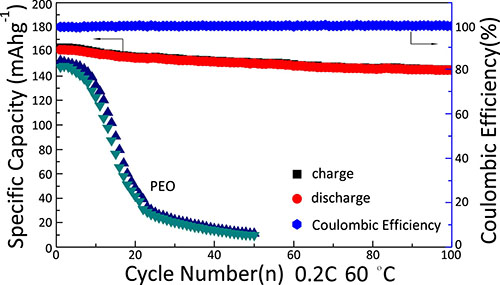

  另外，在開發新型聚合物電解質材料體系方面，科研人員采用一步法便捷地制備了一種結構可控的新型交聯聚合物電解質。該新型固體薄膜電解質表現出極高的鋰離子電導率（1.10×10^-4Scm^-1@30^oC）、寬的電化學窗口（5.4V）、良好的機械性能和對金屬鋰穩定性。固體電解質材料的部分關鍵性能指標達到國內領先水平。由其構建的全固態鋰電池LiFePO₄/Li在60^oC，0.2C條件下充放電循環100周后，容量保持率仍高達90.6%，庫倫效率接近100% (圖4)。
  以上相關研究成果陸續發表于J. Power Sources, 2016, 301, 47-53; Electrochim. Acta, 2016, 210, 905-914; Solid State Ion., 2016, 295, 65-75; J. Power Sources, 2016, 331, 322-331。并已申請三項發明專利(CN 201511033107.7; CN 201610662266.1; CN 201610696494.0)。
  上述研究工作得到了中科院納米先導專項(XDA09010201)、國家高技術研究發展計劃(863計劃)(2013AA050906)、國家自然科學基金面上項目(51172250)等項目的支持。
