私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索:
北京大學龐全全教授團隊 Adv. Mater.: 氟化微疇調控-聚陽離子基固態聚合物電解質用于高電壓全固態鋰金屬電池
2025-03-14  來源:高分子科技

  鋰離子電池(LIB)推動了便攜式電子設備、電動汽車和航空航天應用的快速發展。然而,LIB的進一步市場滲透面臨著能量密度和安全方面的挑戰。作為高能量密度的有前途的替代品,鋰金屬電池因其高容量和低氧化還原電位而引起了廣泛關注。然而,基于液態電解質的鋰金屬電池的發展受到鋰枝晶生長、電解質泄漏和易燃性的阻礙。因此,具有高機械和(電)化學穩定性的固態電解質(SEs)被認為是解決這些問題的解決方案。與無機陶瓷SEs相比,固態聚合物電解質(SPEs)與電極顆粒表現出緊密的固-固接觸、易成膜和高可加工性。SPEs通常表現出較弱的晶界效應和較低的表面粗糙度。然而,SPEs仍面臨著許多挑戰,例如鋰離子遷移率低、電化學和熱穩定性差。因此,要開發適用于高性能鋰金屬電池的下一代SPEs,必須系統研究分子內相互作用,并以此為基礎優化分子結構設計。


  近期,北京大學材料科學與工程學院龐全全教授團隊基于氟化微疇調控策略,設計了一種以聚烯丙基咪唑為主要骨架的共聚物電解質PCSE,它基于氟化微區陰離子錨定(FMAT)效應,同時實現了室溫下的高離子電導率、鋰離子遷移數和氧化穩定性。其中咪唑片段賦予有效的離子溶劑化和高熱/化學穩定性,而氟化微區不僅增強了氧化穩定性,還與咪唑陽離子協同作用,通過氫鍵和離子-偶極相互作用對陰離子錨定,從而增加了鋰離子遷移數。此外,氟化鏈段可優先在鋰金屬表面還原,并形成富含氟化鋰的固態電解質界面(SEI)。該電解質25 °C時具有1.4 mS cm–1的高離子電導率和高Li+遷移數(0.5),以及超高氧化穩定性(>5.5 V)。適配高鎳LiNi0.8Co0.1Mn0.1O2正極的鋰金屬電池在截止電壓為4.4 V,1000次循環后的容量保持率為80.2%。所述氟化微疇調控方法為高電壓固態聚合物電解質提供了新的構建方法和分子作用機制,為實現高能量密度和高安全性的固態鋰金屬電池提供理論基礎和材料支撐。


  相關研究成果以“All-Solid-State Lithium Metal Batteries with Microdomain-Regulated Polycationic Solid Electrolytes”為題發表在際期刊《Advanced Materials》上。


1.氟化微疇調控的設計原則


  共聚物PCSE以高極性1-烯丙基-3-甲基咪唑(AMI+)(三氟甲烷磺;)酰亞胺(TFSI?)離子液體單元(表示為AT)作為骨架的主要片段,其高極性可促進鋰鹽的解離,從而促進Li+和陰離子的溶劑化(1a)。與傳統的聚醚SPE相比,咪唑離子液體片段可保證更高的熱和()化學穩定性。引入N,N''-亞甲基雙丙烯酰胺(MBA)作為交聯劑,促進聚合物鏈之間的橋接并提高機械完整性。引入具有豐富吸電子氟基團的2,2,3,4,4,4-六氟丁基丙烯酸酯(表示為6F)AT共聚。該高氟片段由于“氟效應”(即強分子內CFn-CFn相互作用)而形成氟化微區,并通過氫鍵(Oδ?-Hδ+)和離子-偶極子(TFSI?-Cδ+F3)相互作用實現對TFSI?陰離子的錨定。FMAT效應會促進Li+-TFSI?的解離并增強離子電導率,同時增加鋰離子遷移數。事實上,設計共聚陽離子電解質(co-PCSEs)的原理與設計陶瓷氧化物/硫化物固態電解質的原理相同:對于陶瓷SEs,主鏈-陰離子[MXn]多面體亞晶格(M:金屬;X:陰離子)-基于“陽離子-陰離子”庫侖相互作用為鋰離子提供“固態溶劑化”;主鏈基本上被固定,因此只有Li+才能沿著有序晶體通道擴散(圖1b)。類似地,對于co-PCSEs,主鏈為聚陽離子鏈和相關陰離子(AMI+- TFSI?-基于Li+-TFSI?相互作用為鋰離子提供“固態溶劑化”,需要以某種方式設計以固定TFSI?陰離子,以便優先考慮鋰離子沿無序通道擴散(圖1c)。這里的關鍵是限制TFSI?的移動性,即通過所描述的FMAT效應,限制陰離子的移動并削弱Li+-TFSI?鍵合,增加鋰離子的遷移(圖1c)。


基于氟化微疇調控策略以及類比無機電解質所設計的高性能SPE的示意圖。


2.分子作用機制

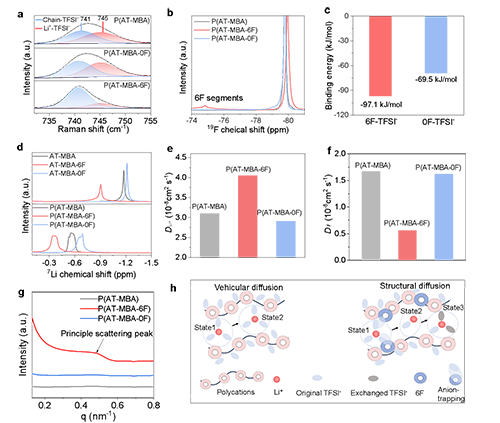

  通過拉曼光譜研究了TFSI?陰離子與不同片段之間的相互作用。圖2a展示了不同PCSETFSI?陰離子中N-S的拉曼譜帶。與其兩種PCSE相比,P(AT-MBA-6F)中的譜帶明顯向較低的波數移動(中心位于741.0 cm?1 vs. ~742.5 cm?1)。對TFSI?譜帶的詳細量化表明,P(AT-MBA-6F)的鏈-TFSI?比例遠高于P(AT-MBA)P(AT-MBA-0F)82% vs. 51%45%),這歸因于6F單元對陰離子的錨定效應。此外,P(AT-MBA-6F)Li+-TFSI?比例的降低也表明LiTFSI的解離得到促進,有利于Li+的擴散。


  19F NMR光譜進一步驗證了TFSI?陰離子與6F鏈段之間的相互作用(圖2b)。與P(AT-MBA-6F) 相比,P(AT-MBA-6F)19F NMR峰在?80 ppm左右(歸因于TFSI?)處向上移動,表明電子云密度增加,因此氟的屏蔽作用更強,這表明由于氟效應6F鏈段對TFSI?的作用更強。事實上,2cDFT計算表明TFSI?6F的結合相互作用比與0F的結合相互作用更強(97.1 vs. 69.5 kJ/mol)。P(AT-MBA)P(AT-MBA-0F)相比,P(AT-MBA-6F)7Li NMR光譜顯示出更正的化學位移,表明鋰離子周圍的電子屏蔽較少,因此鋰離子溶劑化程度較低,有利于鋰離子遷移。事實上,P(AT-MBA-6F)表現出比P(AT-MBA)P(AT-MBA-0F)更高的鋰離子擴散系數(4.1×10-8 cm2 s?1vs. 3.1×10-8  2.9×10-8 cm2 s?1) (2e),然而,19F NMR測量表明P(AT-MBA-6F)表現出比P(AT-MBA)P(AT-MBA-0F)低得多的TFSI?擴散系數(5.6×10-9 cm2 s?1 vs. 1.67×10-8  1.61×10-8 cm2 s?1;圖2f)。這些結果綜合表明6F可以有效地錨定TFSI?陰離子。與6F的相互作用越強,TFSI?Li+的相互作用越弱(即被視為與TFSI?的競爭相互作用),這將促進更快的Li+擴散和更容易的Li+脫溶化(因為Li+主要被PCSE中的TFSI?溶劑化)。鑒于聚合物鏈中高度氟化的鏈段的作用,通過小角度X射線散射(SAXS) 研究進一步觀察到co-PCSE中存在微相分離結構。與P(AT-MBA)P(AT-MBA-0F)沒有任何散射峰形成鮮明對比的是,P(AT-MBA-6F)0.47 nm-1處呈現出明顯的主散射峰(圖2g),這表明形成了周期性的微疇區,表明會引發多陽離子和氟化微域之間的微相分離,形成助于提高鋰離子擴散通道的片段移動性和連續性。


  PCSEs中的離子傳輸機制很復雜,目前報道的包括載體擴散、跳躍擴散和結構擴散。對于鹽濃度較低的同型PCSE,主要發生載體擴散,這是指鋰離子與其TFSI?配體一起擴散(圖2h),這導致鋰離子遷移數較低。然而,考慮到P(AT-MBA-6F)中的大部分陰離子被6F片段錨定,Li+可能主要通過結構擴散機制擴散,該機制涉及瞬態部分TFSI?-配體交換和配位重組(圖2h)。這種假設的結構擴散是因為FMAT效應限制了TFSI?陰離子的遷移。P(AT-MBA-6F)的這種起源與在鹽濃縮的均相PCSEs中觀察到的起源不同,后者歸因于高鹽濃度(這在一定程度上降低了鋰離子的遷移率)形成了密集的Li+-TFSI?聚集體。盡管如此,P(AT-MBA-6F)中仍應有一部分未被錨定的TFSI?陰離子允許載體Li+擴散。


圖2 共聚陽離子基固態聚合物電解質中的分子相互作用的表征。


3.適配高電壓正極材料的鋰金屬電池性能

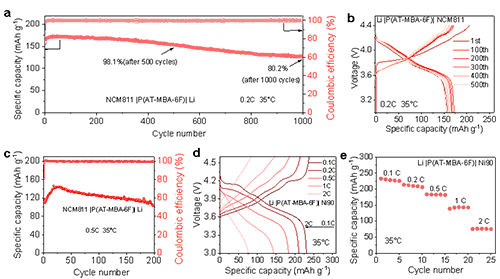

  通過原位聚合,使用P(AT-MBA-6F)組裝的LiNi0.8Co0.1Mn0.1O2|Li電池在截止電壓為4.4 V,0.2C條件下循環500次后的容量保持率為98.1%(圖3a, b,0.5C條件下循環200次后的容量保持率為90.8%(圖3c。此外,對適配具有更苛刻的LiNi0.9Co0.05Mn0.05O2(Ni90)正極的測試表明,P(AT-MBA-6F)截止電壓為4.6 V時依然可以穩定運行。倍率測量表明,在 0.1 C0.2 C、0.5 C、1.0 C 和 2.0 C 的倍率下,容量分別為 230、210、178.6、150.1 和 75 mA h g-1(圖 3d、e)。該研究成果為下一代兼具高電壓、高鋰離子遷移數和高離子電導率的聚合物電解質的分子設計提供了參考。


基于氟化微疇調控的的高電壓鋰金屬電池性能。


  文章信息

  Guo Ye,Xufeng Hong,Mengxue He,Junjie Song,Lujun Zhu,Chengxi Zheng,Yue Ma,Yun An,Kaier Shen,Weize Shi,Yongfeng Jia,Muhammad Burhan Shafqat,Peng Gao,Dingguo Xia,Fangfang Chen,Quanquan Pang*, All-Solid-State Lithium Metal Batteries with Microdomain-Regulated Polycationic Solid Electrolytes,Advanced Materials, 2025, 2417829.

  https://doi.org/10.1002/adma.202417829


  通訊作者簡介:

  龐全全教授,北京大學材料科學與工程學院特聘研究員,博士生導師。2020、2021、2023年科睿唯安交叉學科高被引科學家,2022年、2023斯坦福大學全球2%頂尖科學家。獲海外高層次人才計劃青年項目,十四五重點研發計劃新能源汽車重點專項青年首席科學家,主持國家十三五重點研發計劃政府間合作重點專項目、基金委重大研究計劃培育項目等。以第一/通訊作者在Nature、Nat. Energy、JouleJACSPNASNat. Commun.、Angew. Chem.、Adv. Mater.等雜志發表多篇論文,多篇入選ESI熱點論文和高被引論文。擔任EcoMat、Rare MetalEnergy Materials Advance、Carbon Energy等雜志青年編委,十四五科技部重點研發計劃新能源汽車重點專項青年科學家。


  第一作者簡介:

  葉國,北京大學博士后,在高電壓固態聚合物電解質、柔性聚合物材料、自愈合聚合物電解質的設計與構筑并用于電池、超級電容器、柔性電子等領域具有深厚的研究基礎,具有豐富的聚合物制備及表征經驗,以第一作者在JACS、Adv. Mater.Adv. Funct. Mater.、Mater. Horiz.等國際期刊發表SCI論文10篇。


  團隊招聘:北京大學龐全全團隊(pang-eetl-pku.com)在招生新電池體系方向(固態電池、儲能電池、硫系電池)方向的博士后,團隊將提供最佳的科研平臺和待遇,請有志之士聯系qqpang@pku.edu.cn

版權與免責聲明:中國聚合物網原創文章?锘蛎襟w如需轉載,請聯系郵箱:info@polymer.cn,并請注明出處。
(責任編輯:xu)
】【打印】【關閉

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板: 唐海县| 大渡口区| 高邮市| 汝城县| 牙克石市| 临汾市| 南溪县| 肃宁县| 锦州市| 莲花县| 穆棱市| 齐齐哈尔市| 锡林郭勒盟| 习水县| 定远县| 青浦区| 东城区| 加查县| 乐业县| 开鲁县| 九龙坡区| 蛟河市| 海南省| 迁西县| 滁州市| 呈贡县| 九江县| 新干县| 同心县| 琼海市| 田阳县| 新龙县| 若羌县| 榆树市| 永年县| 岚皋县| 广河县| 疏勒县| 东乌珠穆沁旗| 朝阳县| 轮台县|
