私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  北京大學工學院楊槐教授課題組在響應型柔性光子晶體研究方面取得重要進展。該研究成果發表于Advanced Functional Materials，論文題目為“Asymmetric Tunable Photonic bandgaps in Self-Organized 3D nanostructure of Polymer-stabilized Blue Phase I Modulated by Voltage Polarity”。

  響應型光子晶體因其可調控的周期性結構和對特定頻率光波的有效控制，被認為是一種新型智能材料并在下一代納米光子技術中具有廣闊的應用前景，但精細的微觀結構和復雜的制備工藝要求為其發展帶來了重大挑戰。在眾多有機和無機材料當中，液晶材料既具有晶體的微觀分子排列結構又具有液體的宏觀流動性，因此可自組裝形成周期性結構且對外界刺激保持高敏響應，是制備響應型光子晶體的一種理想材料。

  楊槐教授課題組通過聚合物穩定藍相自組裝立方晶格微納結構的方法制備了一種具有電場調控特性的三維藍相液晶光子晶體薄膜，其光子帶隙在-30℃～60℃范圍內表現出優異的熱力學穩定性能。室溫條件下，該薄膜在直流電場作用時表現出光子帶隙非對稱雙向移動的電場響應特性，且光子帶隙的位置受電場方向和場強大小調控，移動范圍可覆蓋可見光波段�；谠摲N材料可制備低激發閾值的電調諧藍相液晶激光器，激光波長調控范圍可達22nm。

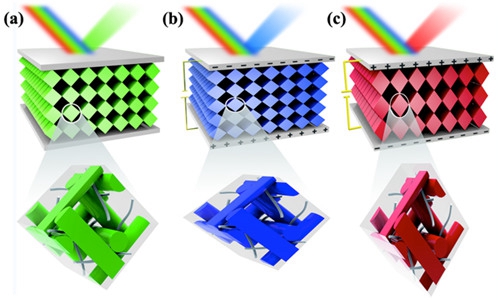

藍相液晶光子晶體電場響應示意圖：（a）無電場；（b）施加負向電場；（c）施加正向電場

  通過一系列對比實驗發現聚合物網絡的存在和結構對薄膜電場響應特性起至關重要的作用。掃描電鏡圖片表明該薄膜具有自上而下密度逐漸降低的非均勻聚合物網絡結構。在直流電場作用下，帶正電的聚合物網絡受定向電場作用力發生移動且運動方向受電場方向控制，從而造成藍相晶格結構的拉伸或壓縮，進而表現出光子帶隙的雙向移動。研究者認為，通過控制液晶盒厚、聚合溫度、可聚合單體質量分數、紫外光強度等實驗條件，可定性地控制藍相三維周期性結構中聚合物網絡的形貌和微觀結構，進而制備出具有多種電場響應特性的藍相液晶光子晶體。該種電場響應型三維柔性液晶光子晶體薄膜材料的響應時間快，重復性和穩定性良好，有望在反射型液晶顯示、可調光柵、可調激光器等領域獲得廣泛應用。

  論文第一作者是北京大學工學院材料科學與工程系博士生王萌。本研究工作得到了國家自然科學基金的支持。

  論文鏈接：http://onlinelibrary.wiley.com/doi/10.1002/adfm.201702261/abstract

  另外楊槐教授和郭少軍教授課題組在多響應型柔性液晶調光膜領域取得重要合作研究進展，制備了一種能夠高效屏蔽近紅外光、同時可見光透過率可通過溫度和電場兩種方式調控的柔性液晶調光膜。該研究成果發表在Materials Horizons（IF:10.706）上，論文題目為“A temperature and electric field-responsive flexible smart film with full broadband optical modulation”。

  智能調光膜因其可選擇性調控（屏蔽）太陽光的能量而在建筑節能領域具有廣泛的應用，但是現有的調光膜材料只能選擇性調控（屏蔽）可見光或近紅外光，主要原因在于對可見光調控的材料與對近紅外光調控的材料之間存在界面不兼容的問題。若能夠解決上述兩類材料之間的界面兼容性問題，則有望實現調控能力覆蓋可見光和近紅外光的智能調光膜的制備。

  楊槐教授和郭少軍教授課題組通過合作研究，通過在非極性的氧化銦錫納米粒子表面包覆極性的二氧化硅過渡層，實現了氧化銦錫納米粒子在極性的液晶/丙烯酸酯復合材料體系中的單分散，解決了非極性氧化銦錫納米粒子與極性液晶/聚合單體體系之間界面不兼容的問題。課題組利用氧化銦錫納米粒子對近紅外光的等離子體共振吸收作用，所制備的薄膜可屏蔽掉95%以上的近紅外光；同時，利用具有近晶相～膽甾相相變液晶材料對溫度和電場的雙重響應特性，實現了溫度和電場兩種方式對薄膜可見光透過率的調節。

納米粒子改型路線、薄膜處于不同狀態時的光譜、薄膜內部高分子結構及薄膜在不同溫度與電場作用下的實物照片

  此外，在制備薄膜的過程中，課題組利用分步紫外光固化技術，在薄膜內部構筑楊槐教授課題組首創的聚合物分散與穩定液晶共存體系，利用該體系獨特的網絡結構，在不影響薄膜低溫透明態對可見光透過率的同時，賦予了薄膜很好的粘結強度，有利于實現大面積柔性薄膜的輥對輥加工制備，具有很強的實用價值。

  論文第一作者是北京大學工學院材料科學與工程系博士生梁霄。本研究工作得到了國家自然科學基金的支持。

  論文鏈接：http://pubs.rsc.org/en/content/articlelanding/2017/mh/c7mh00224f#!divAbstract
