按需調控材料的表面性能，實現可重構多功能材料表面是一項具有挑戰的工作。近年來，光化學反應已作為調控材料表面性能的一種有效手段，如誘導液滴流動、控制蛋白質吸附、調控細胞粘附等。但是，大部分光化學反應只能實現單一功能或者兩種功能切換的材料表面。另外，目前報道的表面光化學反應一般都是由紫外光激發。紫外光不僅對生物組織會產生損傷和縮短材料壽命，而且紫外光穿透能力弱，很難將其用生物體內。因此，如何利用可見光來重構材料表面性能是亟待解決的問題。
近日，中國科學技術大學/德國馬普高分子所吳思教授課題組與電子科技大學鄧旭教授課題組在利用可見光控制的金屬配位反應來構建可重構的表面。相關成果“Reconfiguring surface functions using visible-light-controlled metal-ligand coordination”發表于Nature Communications , 2018, 9, 3842。該論文第一作者為馬普高分子所博士后謝超鳴（現為電子科技大學副研究員），通訊作者為吳思教授和鄧旭教授。
在本工作中，該課題組合成了一種可見光響應的釕的配合物（Ru-H2O）。Ru-H2O作為“分子螺絲刀”，而帶有不同功能基團的硫醚配體作為“分子刀頭”（圖1a）。在黑暗中，“分子刀頭”可以自動裝配到“分子螺絲刀”上；同時在可見光照射下，“分子刀頭”可以被置換。為了構建多功能可重構表面，作者將Ru-H2O修飾到材料表面（圖1b）。然后，將帶有R1功能分子的硫醚配體取代Ru-H2O上的水分子配體。此時，材料表面就具有R1功能（圖1b，step1）; 為了將R1功能改變為R2功能，在可見光下，先用水分子取代R1功能分子的硫醚配體（圖1b，step2），然后在黑暗中，再將帶有R2功能分子的硫醚配體取代掉水分子，從而賦予材料表面R2功能（圖1b，step3）。該表面可以通過利用不同功能的硫醚配體的配位實現功能自定義。

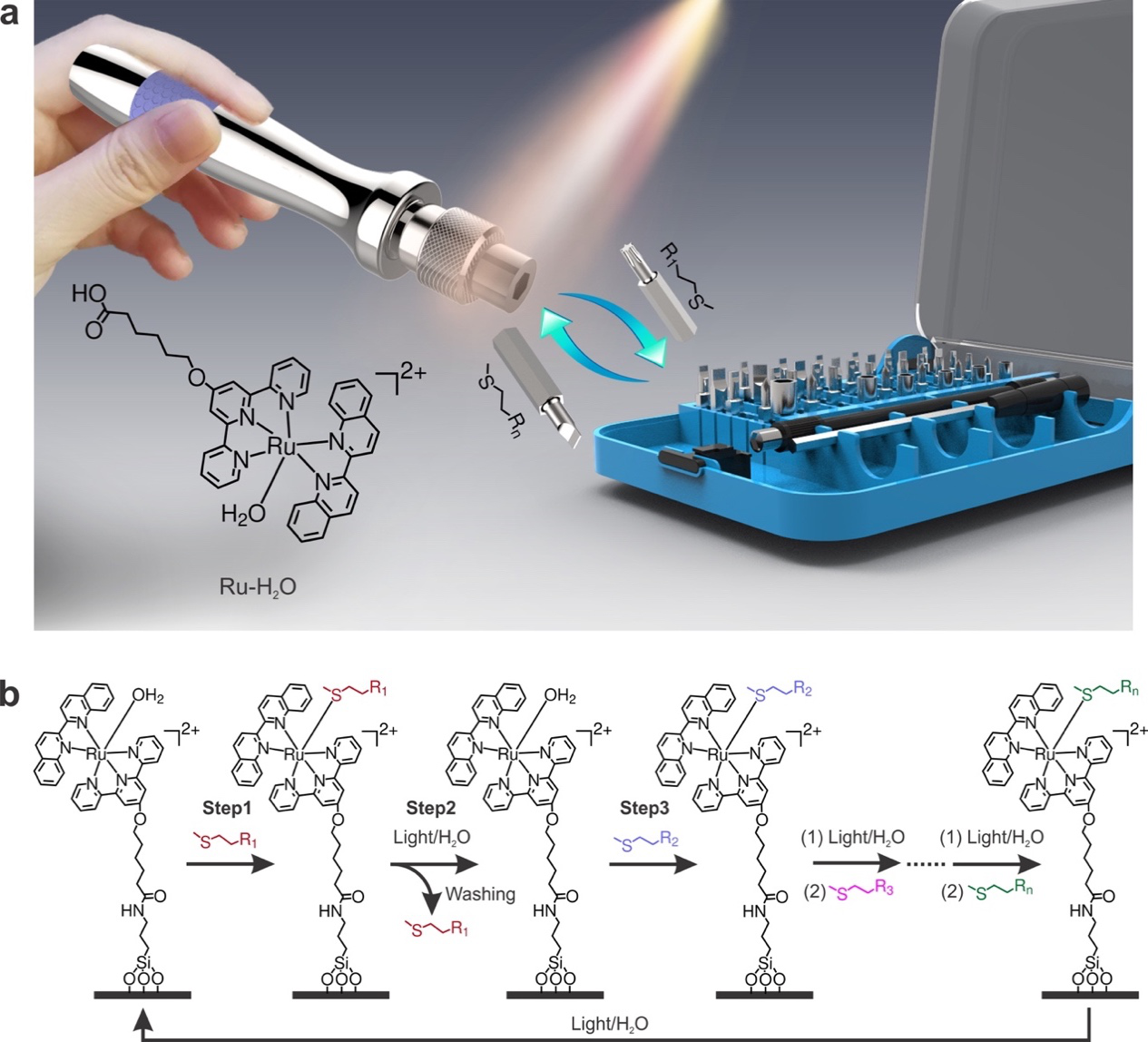

圖1. （a） 可見光控制的可重構多功能平臺的示意圖。（b）可見光控制的可重構多功能表面的原理圖。
基于該可見光響應的配位反應，作者進一步的展示了可重構多功能表面。作者用同一表面和不同的配體實現了三種不同功能：
（1）可重寫表面微圖形
為了構建可重寫的表面微圖形，該課題組合成了綠色熒光和紅色熒光分子修飾的硫醚配（圖2a）。作者首先將綠色熒光修飾的硫醚配體固定到Ru-H2O修飾的表面（圖2b-c），然后利用綠光通過光掩膜板照射。水分子將曝光部分的綠色熒光修飾的硫醚配體取代掉（圖2d）。接著，作者再將紅色熒光修飾的硫醚固定在剛才曝光的部位。這樣就得到了兩種硫醚配體的微圖形（圖2e）。而且，該表面可以反復利用，通過在溶液中光照，所有硫醚配體又會被水分子取代，回到最初狀態。

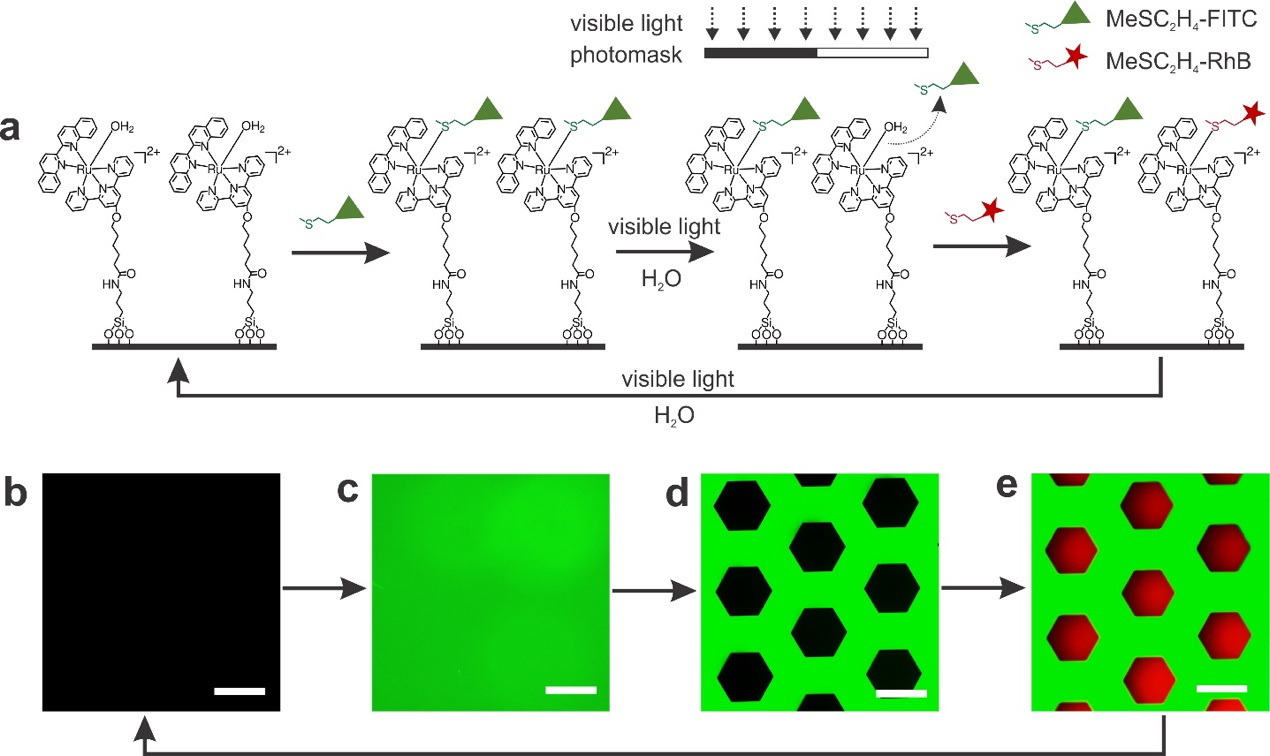

圖2 （a）可重寫表面微圖形原理圖，（b）最初狀態表面的熒光顯照片，（c）綠色熒光分子修飾的硫醚固定后的表面熒光照片，（d）光照后的表面熒光照片，（e）紅色熒光分子修飾的硫醚固定后的表面的熒光照片。標尺為300μm。
（2）控制蛋白質的表面吸附
為了控制蛋白質在材料表面吸附，該課題組合成了一種聚乙二醇修飾的硫醚配體。首先，作者將聚乙二醇修飾的硫醚配體配位在Ru-H2O修飾的表面。此時表面為抗蛋白質吸附狀態。然后，作者利用綠光通過光掩膜照射表面。水分子將曝光部分的聚乙二醇修飾的硫醚配體配體取代。此時，被綠光照掉的部分就可以通過靜電作用吸附蛋白質（圖3）。
圖3 （a）控制蛋白質表面吸附的示意圖，（b）聚乙二醇修飾的硫醚配體配位在表面后的熒光照片，（c）聚乙二醇修飾的硫醚配體配位在表面后浸泡紅色熒光標記的蛋白后的熒光照片，（d）綠光光照后的表面再吸附紅色熒光標記的蛋白的熒光照片。標尺為300μm。
由于Ru-S配反應也能由紅光激發，該課題組通過照射4 毫米厚的豬肉組織來模擬光穿透生物組織。作者發現即使有4毫米厚的豬肉組織遮擋，紅光也能調控蛋白質吸附（圖4）。
圖4 （a）紅光穿透組織，控制蛋白質吸附的示意圖，（b）光照前和（c）光照后表面吸附紅色熒光標記的蛋白后的熒光照片。標尺為300μm。
（3）可見光調控浸潤性
為了實現可見光調控浸潤性，該課題用含氟硫醚配體構筑疏水表面，用帶羥基的硫醚構筑親水表面。利用Ru-S配位反應，在可見光照下通過疏水配體和親水配體的交換，實現了多孔硅涂層表面親水到超疏水的反復切換（圖5）。
圖5（a）Ru-H2O修飾多孔硅表面前后的圖片，（b）Ru-H2O修飾的多孔硅涂層的SEM圖片，（c）可見光調控表面可逆浸潤性示意圖，（d）通過可見光控制配體交換實現表面水接觸角變化。
該課題組提出了用可見光控制的配位反應制備可重構表面的通用方法。該方法實現了自定義重構材料表面功能。該課題組利用該方法實現了可重寫表面微圖形、可控表面蛋白質吸附以及可逆浸潤性調控三種功能。原理上講，通過對硫醚進行改性，可以很容易的實現自定義的任何功能。而且，由Ru-S配位反應構建的表面可以被紅光控制。紅光能穿透生物組織。因此，該表面在生物體內有廣闊的潛在應用。
論文鏈接：
C. Xie, W. Sun, H. Lu, A. Kretzschmann, J. Liu, M. Wagner, H.-J. Butt, X. Deng, S. Wu, “Reconfiguring Surface Functions Using Visible-Light-Controlled Metal-Ligand Coordination”, Nature Communications, 2018, 9, 3842
- 山東大學崔基煒教授團隊AHM：低免疫原性靶向聚乙二醇納米粒子用于光熱-免疫協同治療 2025-01-08
- 山東大學崔基煒教授團隊AHM：凝聚體衍生的聚乙二醇納米顆粒用于聯合腫瘤治療 2025-01-08
- 復旦大學占昌友教授團隊：羥基PEG可規避人群預存抗PEG抗體 - 助力LNP高效遞送 2024-10-30
- 中科大李闖教授 Adv. Mater. : 單一螺吡喃分子實現水凝膠協同變形變色 2025-03-11
- 上科大鄭宜君教授課題組 Nat. Commun.: 構建具有可見光響應的時空動態粘彈性水凝膠用于探究癌細胞與細胞外基質相互作用 2025-02-07
- 北大楊槐/北科大胡威團隊 Nat. Commun.：“見微知著” - 可見光將微米級《道德經》寫入多彩柔性薄膜 2024-12-03
