私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  華南理工大學黃飛教授課題組采用含不同對離子的2,2,6,6-四甲基氧雜哌啶鎓鹽對傳統導電高分子聚(3,4-亞乙基二氧基噻吩):聚苯乙烯磺酸鹽(PEDOT:PSS)進行二次摻雜，在提高其導電率的同時實現對其功函及表面能的多維度調控。采用該種摻雜方法的PEDOT:PSS作為空穴傳輸層能夠降低有機光伏器件界面處的電荷轉移阻抗，提高有機光伏器件的效率。

  聚(3,4-亞乙基二氧基噻吩):聚苯乙烯磺酸鹽（PEDOT:PSS）具有可見光區透明度高，機械穩定性好，低溫溶液加工，電導率高等優點，在有機光伏等有機電子器件領域展現出巨大的應用潛力。通過對PEDOT:PSS進行二次摻雜可以進一步提高其性能，獲得更優異的電子器件性能。然而，目前大部分二次摻雜方法大多著重于PEDOT:PSS電導率的提高，而對其它表面性質（如功函、表面能等）的調節以及其對有機電子器件性能的影響關注較少。因此，發展簡單、高效的二次摻雜手段，對調節PEDOT:PSS的多種性質以及拓寬其應用具有重要的意義。

  最近，華南理工大學的黃飛教授課題組采用含不同對離子的2,2,6,6-四甲基氧雜哌啶鎓鹽（Oxoammonium）作為摻雜劑，在提高PEDOT:PSS導電率的同時，還有效調控了PEDOT:PSS薄膜的功函和表面能，摻雜后的PEDOT:PSS作為空穴傳輸層能夠制備高效的有機光伏器件（圖1）。

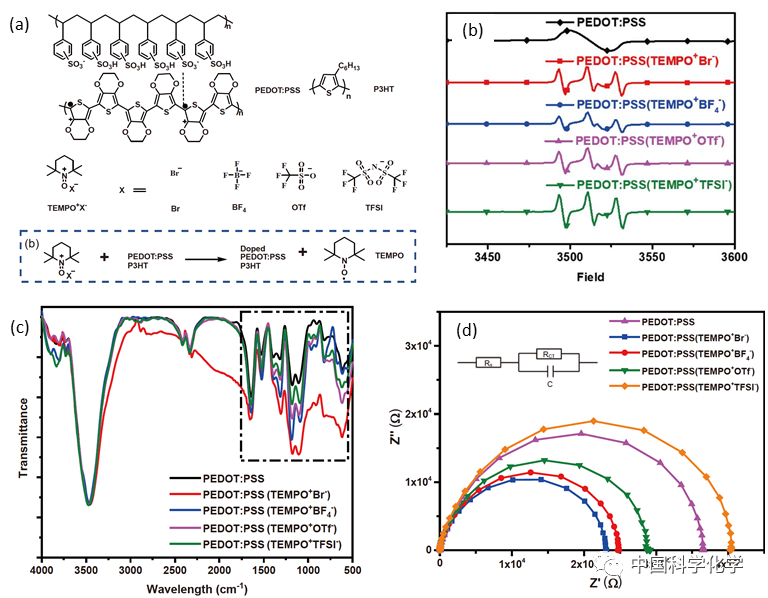

圖1  (a) 2,2,6,6-四甲基氧雜哌啶鎓鹽的化學結構及摻雜機理；(b) 二次摻雜后PEDOT:PSS的ESR譜圖；(c)二次摻雜后PEDOT:PSS的FT-IR譜圖；(d) 基于二次摻雜后PEDOT:PSS的有機太陽電池EIS譜圖.

  研究發現，氧雜哌啶鎓鹽可以與PEDOT:PSS之間發生電荷轉移反應，進一步提高PEDOT:PSS的自由載流子濃度。同時，摻雜劑在電荷轉移摻雜過程后的終產物2,2,6,6-四甲基氧雜哌啶具有較低的升華溫度（~42℃），可以通過加熱完全除去，不會影響PEDOT:PSS薄膜的純度與形貌。不僅如此，研究發現通過更換氧雜哌啶鎓鹽的對離子可以實現對PEDOT:PSS表面性質的調節。最終，氧雜哌啶鎓鹽摻雜劑可以在提高PEDOT:PSS電導率的同時，實現對其功函（4.95~5.36 eV）和表面能（49.4~72 mN m^?1）的大范圍調節。此外，該種摻雜策略還能夠實現其他共軛聚合物（如P3HT）的有效摻雜，調控其薄膜電導率以及功函等表面特性。作者以PM6（給體）和Y6（受體）作為活性層，摻雜后的PEDOT:PSS作為空穴傳輸層制備了有機光伏器件，其最高效率超過了16%（V_oc = 0.82 V，J_sc = 27.18 mA cm^?2，FF = 72.59%）。研究表明，氧雜哌啶鎓鹽摻雜的PEDOT:PSS能有效調節有機太陽電池器件中界面處的電荷轉移阻抗（RCT），提高有機光伏器件的效率。

  近日，該成果以“Oxoammonium enabled secondary doping of hole transporting material PEDOT:PSS for high-performance organic solar cells”為題，在線發表于Science China Chemistry (DOI: 10.1007/s11426-020-9729-y)。

  論文鏈接：https://doi.org/10.1007/s11426-020-9729-y
