柔性電子器件受到的關(guān)注日漸增長，并廣泛應(yīng)用于傳感器、軟體機器人、觸摸屏、仿生皮膚以及能量采集器等諸多領(lǐng)域。近幾十年來，研究者們通過將柔性基底材料與導電介質(zhì)相結(jié)合，成功制備出一系列具有代表性的柔性電子器件。除了柔性和可拉伸性的基本要求，人們還在實際應(yīng)用中對柔性電子器件提出了諸如抗膨脹性、透明性和耐久性等要求。然而，要在保證功能性的前提下兼顧上述性能并非易事。導電水凝膠作為一種新型的柔性材料，由于其出色的柔性、良好的導電性以及可調(diào)的力學性能而成為世界性的熱門材料。再生能源和環(huán)境友好材料是21世紀科技發(fā)展的主題，纖維素作為含量最為豐富的天然高分子，被視為傳統(tǒng)石油基材料的潛在替代資源，并被廣泛用于各類領(lǐng)域。然而，由于纖維素分子鏈間的強相互作用和固有的鏈剛性，應(yīng)用于柔性電子器件的高彈性纖維素水凝膠很少見諸報道。
在先前的研究基礎(chǔ)上，武漢大學天然高分子實驗室呂昂副教授團隊通過將具有柔順鏈的聚乙烯醇（PVA）引入纖維素導電水凝膠中，在提高纖維素導電水凝膠拉伸性（斷裂伸長率達747 %）的同時，保持了水凝膠的離子導電性和高透明性（550 nm光波透過率超過80 %）

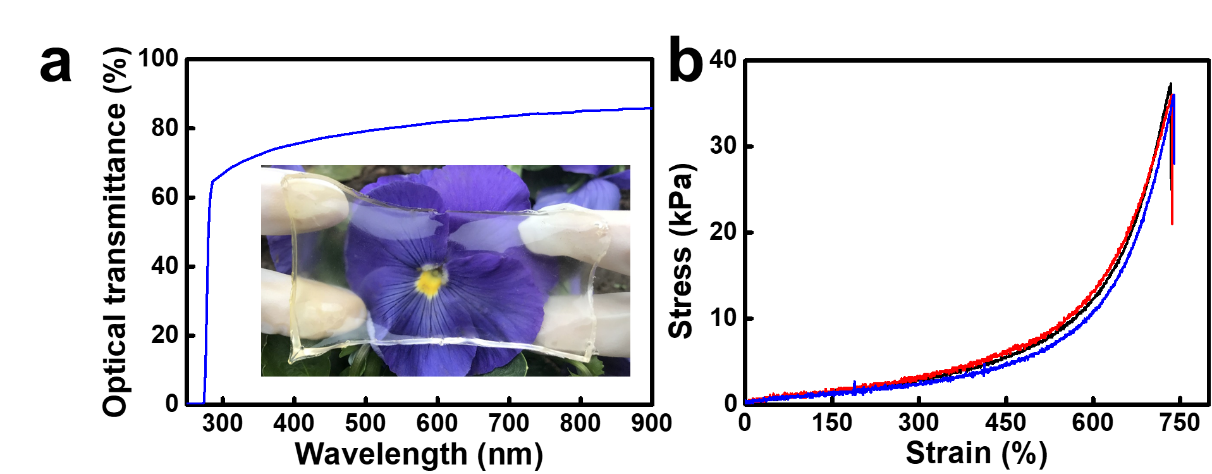

圖1. （a）纖維素/PVA復合導電水凝膠的高透明性和（b）高拉伸性。
經(jīng)過簡單的組裝，分別由纖維素/PVA復合導電水凝膠（CPH）制備得到溫敏、壓敏和拉伸傳感器。CPH溫敏傳感器的電阻溫度系數(shù)為-0.03 ℃?1，其在0~64.0 ℃的溫度范圍內(nèi)顯示出了快速、可靠和可逆的電阻響應(yīng)，并且無滯后現(xiàn)象。CPH壓敏傳感器的相對電容也隨著壓力的增減而同步變化到響應(yīng)水平，且無任何滯后或衰減。CPH拉伸傳感器的相對電阻隨拉伸應(yīng)變呈線性變化，應(yīng)變靈敏度系數(shù)為1.04；在500 %的拉伸應(yīng)變范圍內(nèi)表現(xiàn)出高度可靠性和電阻變化的可逆性；在檢測不同關(guān)節(jié)屈伸時能同步示出相應(yīng)的幅度變化并在動作結(jié)束后回到初始值，且無噪音信號、滯后現(xiàn)象或永久形變。

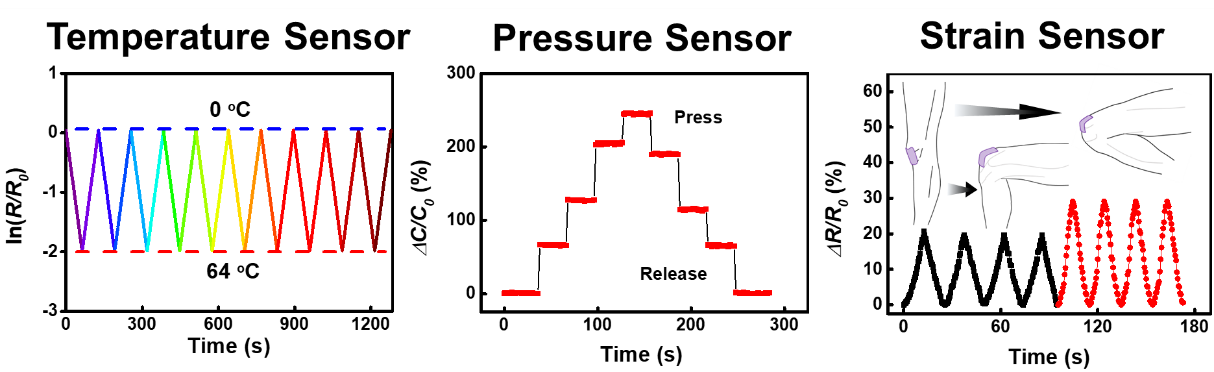

圖2. 基于CPH的溫敏、壓敏和拉伸傳感器性能。
此外，通過CPH組裝得到的柔性納米摩擦發(fā)電機（CPH-TENG）作為能量采集器件，可在不同的拉伸條件下和較寬溫度范圍內(nèi)使用，并體現(xiàn)出易存儲性和耐用性。CPH-TENG還可用作觸覺傳感器，其最低檢出限不高于0.0147 kPa。本章工作拓展了纖維素基材料在柔性可穿戴電子器件領(lǐng)域的應(yīng)用。

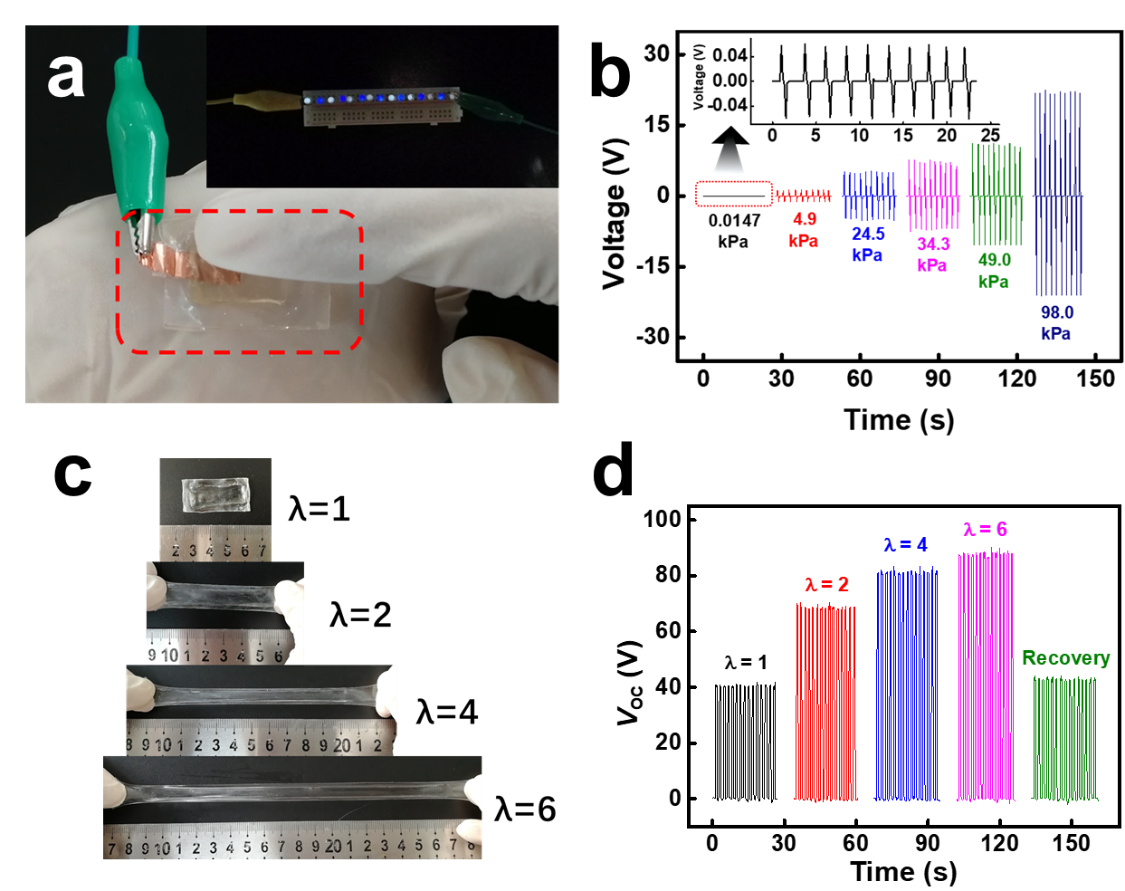

圖3. （a）CPH-TENG工作時可令LED小燈泡閃亮，（b）CPH-TENG的輸出信號對觸碰壓力具有敏感性，可用作微小壓力探測器，（c和d）CPH-TENG在原長及不同拉伸倍率下的開路電壓及回復性。
以上相關(guān)成果由在Journal of Materials Chemistry A接收（DOI: 10.1039/d0ta02010a）。論文的第一作者為武漢大學化學與分子科學學院博士生王洋，通訊作者為呂昂副教授。
論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2020/ta/d0ta02010a#!divAbstract
- 華南師大張振 Small：纖維素納米晶穩(wěn)定皮克林乳液法制備高潛熱、熱致變色的相變材料微膠囊及其在智能涂料上的應(yīng)用 2025-07-09
- 中國農(nóng)業(yè)科學院麻類研究所侯春生研究員團隊 ACS Nano：黃麻納米纖維素精準調(diào)控腸道菌群，重建微塑料損傷的腸道微生態(tài)平衡 2025-07-04
- 武漢大學陳朝吉、高恩來/林科院林化所劉鶴 AFM：二氧化碳衍生多功能生物基非異氰酸酯聚氨酯助力紙張轉(zhuǎn)化為紙塑 2025-06-30
- 天津大學封偉教授團隊 Macromolecules：自修復抗溶脹寬溫域應(yīng)用的離子導電水凝膠 2025-06-17
- 華科大劉國輝教授團隊 ACS Nano：導電水凝膠激發(fā)中性粒細胞胞外捕獲器對抗傷口細菌感染 2025-03-07
- 浙工大鄭司雨/楊晉濤 Mater. Horiz.：基于原位生長枝晶策略制備堅韌的導電水凝膠 2025-01-30
- 華科大楊光教授團隊 AFM: 基于生物制造的超疏水織物型TENG用于能量收集和運動監(jiān)測 2023-07-30
