私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  與無機半導體和鈣鈦礦材料相比，有機半導體具有不連續的吸收特性，這使得它們在制備半透明器件方面具有獨特的優勢。基于有機半導體材料的半透明有機太陽能電池可用于外窗玻璃、建筑立面等建筑表面，實現多樣化的能量轉換途徑。通常，半透明有機太陽能電池實際應用的臨界平均可見光透射率應大于25%，但由于光吸收和透射率之間的權衡，而高的平均可見光透射率總是會導致能量轉換效率的顯著下降。而對于理想的半透明有機太陽能電池器件，它應該充分利用不可見光子來最大化能量轉換效率，并最大化可見光子的透過以獲得高的平均可見光透射率和顯色指數。具有良好近紅外光子吸收的窄帶隙的半導體材料，顯示出巨大潛力。然而由于活性層材料固有的窄帶隙以及窄帶隙聚合物給體與目前高性能的受體（如IT-4F和Y6等）能級不匹配，大多數半透明有機太陽能電池表現出低的開路電壓，這被證明是限制器件性能提高的關鍵因素。因此，合理設計活性層材料以在不破壞透明度的情況下提高開路電壓和器件效率對于實現半透明有機太陽能電池的實際應用至關重要。

  首先，針對這一難題，南昌大學陳義旺/諶烈教授研究團隊提出了一種新的設計概念，即使用具有低能級和重疊近紅外吸收的給體與受體組合，用于高性能的半透明有機太陽能電池。將氯、硫和氟官能原子引入到聚合物PCE10中，以降低所得聚合物給體的能級，得到了三個聚合物PCE10-2Cl、PCE10-SF和PCE10-2F。這些聚合物給體都顯示出比PCE10更低的能級。其中，與非富勒烯受體IT-4F具有重疊吸收的窄帶隙聚合物給體PCE10-2Cl不僅獲得了顯著提升的開路電壓，而且實現了與具有互補吸收的給-受體組合相當的光電流。相應的基于PCE10-2Cl：IT-4F的半透明有機太陽能電池器件，無需任何額外處理即可實現8.25%的能量轉換效率，平均可見光透射率為33%，該工作表明窄帶隙給體和受體與重疊吸收的合理組合是實現高性能半透明有機太陽能電池的有效的策略（ J. Mater. Chem. A. 2021, 9(9): 5711-5719. DOI: 10.1039/D0TA11203H)。

  目前，隨著Y系列受體的出現，傳統的不透明有機太陽能電池能量轉換效率已經取得了重大突破。但遺憾的是，廣泛用于高性能半透明有機太陽能電池的窄帶隙聚合物給體PCE10，無法與Y系列受體形成良好匹配。例如，窄帶隙聚合物給體PCE10與Y6的組合的器件只能實現低開路電壓(~0.62V)和FF(~62%)，這是由于窄帶隙聚合物給體的高能級和與Y6差的相容性。

  針對這一問題，他們在以前工作的基礎上再次通過無規共聚將BDT-2F或者BDT-2Cl單元引入聚合物給體PCE10中，得到了兩個系列的三元共聚物PCE10-BDT2F-X和PCE10-BDT2Cl-X，通過這種簡便的三元共聚物設計策略來提升Y6與窄帶隙聚合物給體PCE10的匹配。與PCE10相比，所有三元共聚物都表現出更深的能級、更高的消光系數、更強的face-on取向以及與Y6更好的相容性。其中，基于PCE10-BDT2F-0.8:Y6的器件實現了13.80%的能量轉換效率，比基于PCE10:Y6的器件高出近40%。相應的半透明有機太陽能電池也實現了12.00%和10.85%的能量轉換效率，平均可見光透射率分別為30.98%和41.08%，并且實現了4.46%的出色光利用效率，進一步證明了器件的能量轉換效率和平均可見光透射率之間實現了更好的平衡。該工作對促進半透明有機太陽能電池突破提供了簡便且非常令人鼓舞的策略。

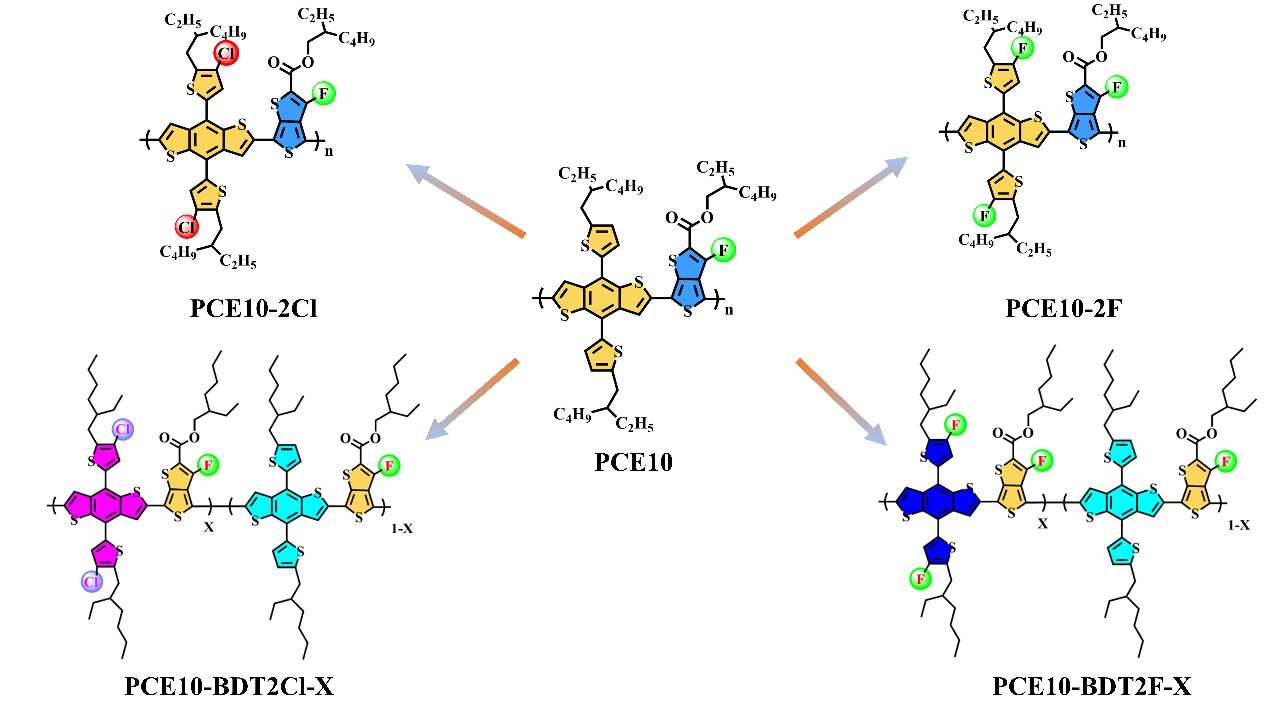

圖1. 聚合物給體PCE10、PCE10-2Cl、PCE10-2F、PCE10-BDT2F-X和PCE10-BDT2Cl-X化學結構。

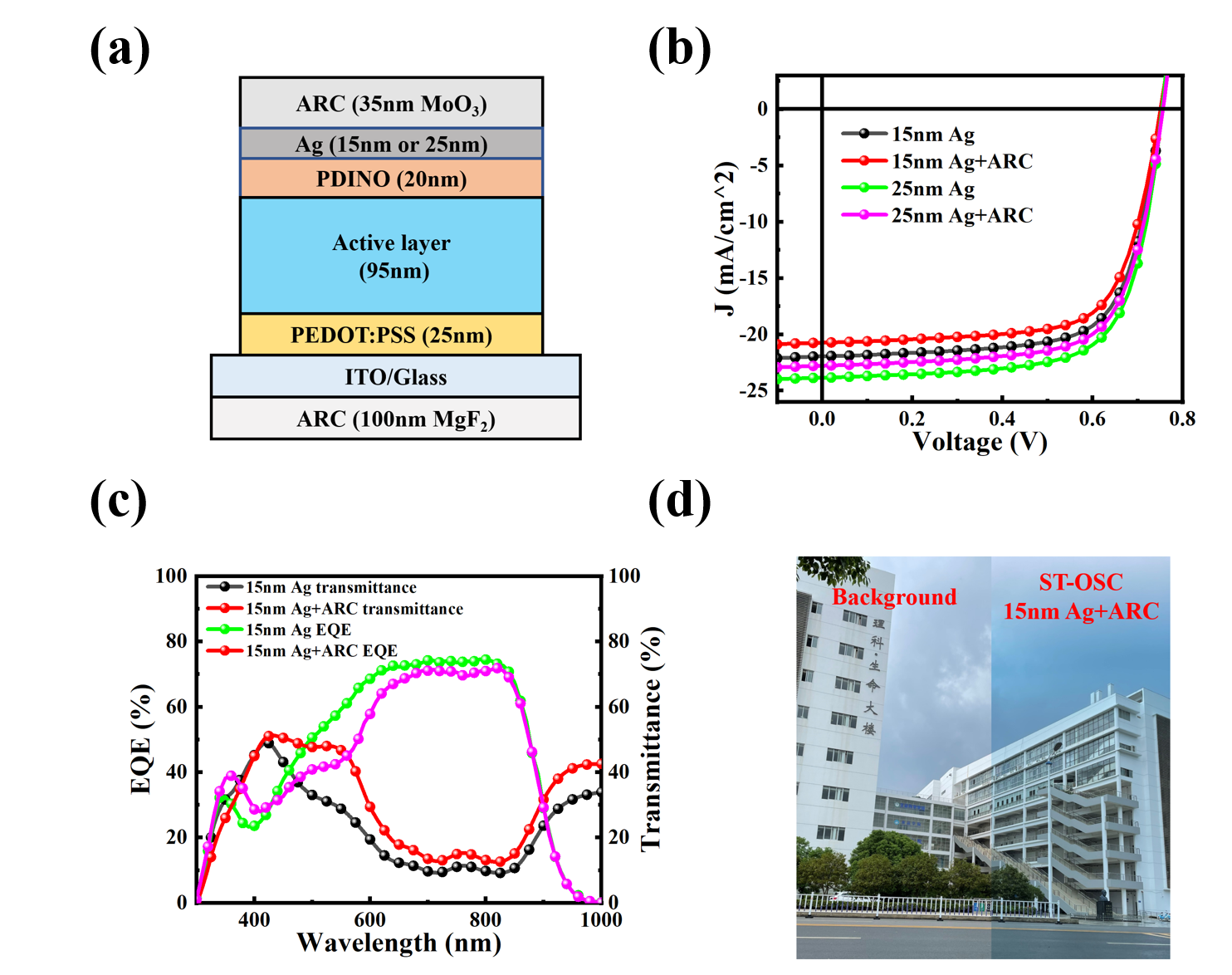

圖2. (a)半透明器件的結構示意圖；(b)半透明器件的J-V曲線和；(c)半透明器件的透射光譜以及EQE曲線；(d)透過半透明器件拍攝的建筑照片。

  相關成果發表在Advanced Functional Materials （Adv. Funct. Mater. 2021: 2108634. DOI: 10.1002/adfm.202108634）上。論文的第一作者為南昌大學博士生黃學祥，共同第一作者為南昌大學博士生張立福，通訊作者為南昌大學諶烈教授、江西師范大學陳義旺教授，此外，感謝江西理工大學黃斌副教授對本工作的幫助。

  原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202108634
