私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  表面引發(fā)原子轉(zhuǎn)移自由基聚合（SI-ATRP）是一類高度可控的表面改性方法，接枝的聚合物刷為表面科學(xué)和工程的研究提供了理想的模型。但在濕環(huán)境下聚合物刷及引發(fā)劑層的機械耐磨性以及化學(xué)穩(wěn)定性較差限制了其在實際生產(chǎn)中應(yīng)用。構(gòu)建一個堅固的引發(fā)劑層，接枝牢固的聚合物刷層仍然是目前該研究領(lǐng)域的挑戰(zhàn)。

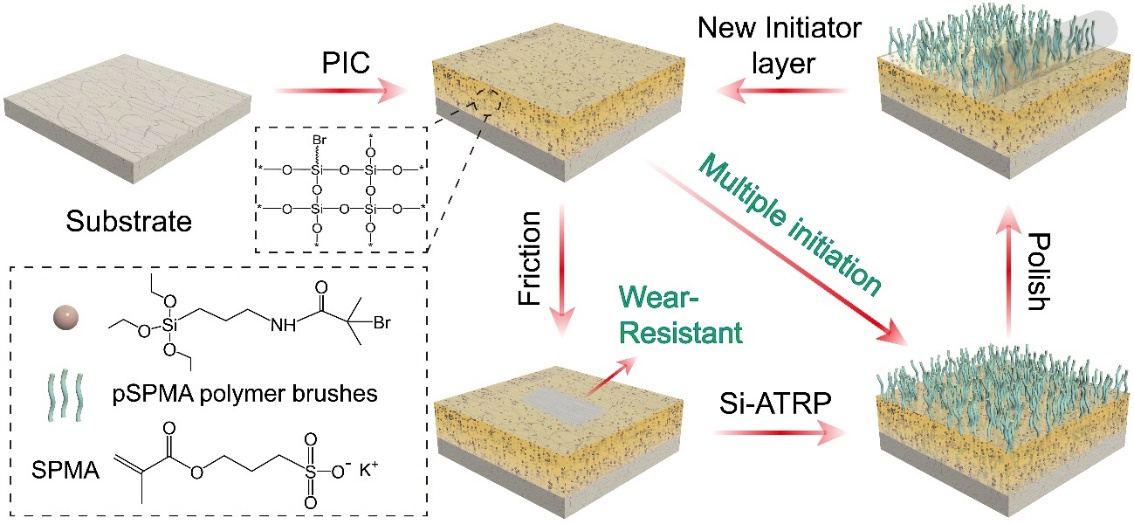

圖1. 高機械穩(wěn)定性的可再生聚合物刷涂層(PIC)制備過程。

  近期，蘭州化學(xué)物理研究所固體潤滑國家重點實驗室周峰研究員團隊從摩擦學(xué)的角度出發(fā)，發(fā)展了一種高機械穩(wěn)定性的表面聚合物刷接枝方法。該方法的關(guān)鍵是構(gòu)建了一種具有高機械穩(wěn)定性的具有持續(xù)引發(fā)活性的引發(fā)劑涂層（Persistent Initiation Coating, PIC），如圖1所示，將引發(fā)劑引入到的無機溶膠-凝膠納米涂層中，然后表面引發(fā)接枝修飾聚合物刷。與傳統(tǒng)的化學(xué)氣相沉積(CVD)方法制備的硅烷引發(fā)劑表面相比，PIC能有效提高引發(fā)劑層的力學(xué)穩(wěn)定性，使其能夠承受上萬次的摩擦循環(huán)（圖2），最重要的是在PIC上接枝的聚合物刷也比傳統(tǒng)CVD方法制備的聚合物刷具有更高的耐磨性。

圖2. PIC以及接枝聚合物刷后涂層的耐磨性。

  當(dāng)接枝的聚合物刷磨損后，PIC仍然可以觸發(fā)新的聚合反應(yīng)（圖3）。與傳統(tǒng)的表面接枝聚合方法相比，該涂層的引發(fā)劑存在于整個無機層中，高機械強度的無機層可保護引發(fā)劑不易被磨損。在接枝聚合物刷時，聚合物刷不僅僅是存在于無機層表面，部分反應(yīng)溶液可滲透進無機層從而實現(xiàn)在亞表面接枝聚合物刷，使得該涂層具有優(yōu)異的機械穩(wěn)定性。一旦表層的聚合物刷被磨損，由于底層引發(fā)劑的存在，該涂層可再引發(fā)接枝聚合物刷，該過程可重復(fù)多次。涂層在反應(yīng)溶液中優(yōu)異的潤滑性能證實了聚合物刷可以實現(xiàn)在摩擦過程中的重復(fù)接枝。

圖3 聚合物刷在PIC涂層表面的重復(fù)接枝。

  PIC在不同材料表面具有較好的結(jié)合強度，可以在不同的基底表面實施。為了證實該涂層的實用性，通過噴涂的手段將無機引發(fā)劑層涂覆到大尺寸鏡面上并接枝親水聚合物刷，鏡面的水接觸角大幅度降低并具有優(yōu)異的防霧效果；同時，PIC也可以修飾其它疏水聚合物（如pMMA, pSt, pPFOA）實現(xiàn)涂層表面的功能化。

  這項研究工作為構(gòu)建耐磨、低摩擦、再引發(fā)聚合物刷涂層提供了一條新途徑，為聚合物刷表面材料的實際應(yīng)用提供了更多可能。該工作以“Repeatedly Regenerating Mechanically Robust Polymer Brushes from Persistent Initiator Coating (PIC)”為題發(fā)表在《Angew. Chem. Int. Ed.》上（DOI:10.1002/anie.202204410）。

  文章第一作者是蘭州化物所博士生劉一喆，通訊作者是周峰研究員、裴小維研究員以及吳楊研究員。該研究得到國家自然科學(xué)基金委，中科院及山東省科技廳等項目支持。

  原文鏈接： https://onlinelibrary.wiley.com/doi/10.1002/anie.202204410
