私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  固體聚合物電解質(zhì)在二次鋰離子電池、超級(jí)電容器、有機(jī)熱電器件等柔性儲(chǔ)能器件中扮演著重要角色。近年來(lái)，人們圍繞固態(tài)聚合物電解質(zhì)新材料及其制備工藝進(jìn)行了大量研究，期望拓展其在新能源汽車、可穿戴柔性電子、物聯(lián)網(wǎng)等領(lǐng)域的商業(yè)化應(yīng)用。目前，全固態(tài)聚合物電解質(zhì)仍存在溶劑殘留、室溫離子電導(dǎo)率低、規(guī)�；苽淅щy、界面相容性差等問(wèn)題。如何開(kāi)發(fā)一種安全、高效、高性能固態(tài)聚合物電解質(zhì)材料成為當(dāng)前研究的熱點(diǎn)。

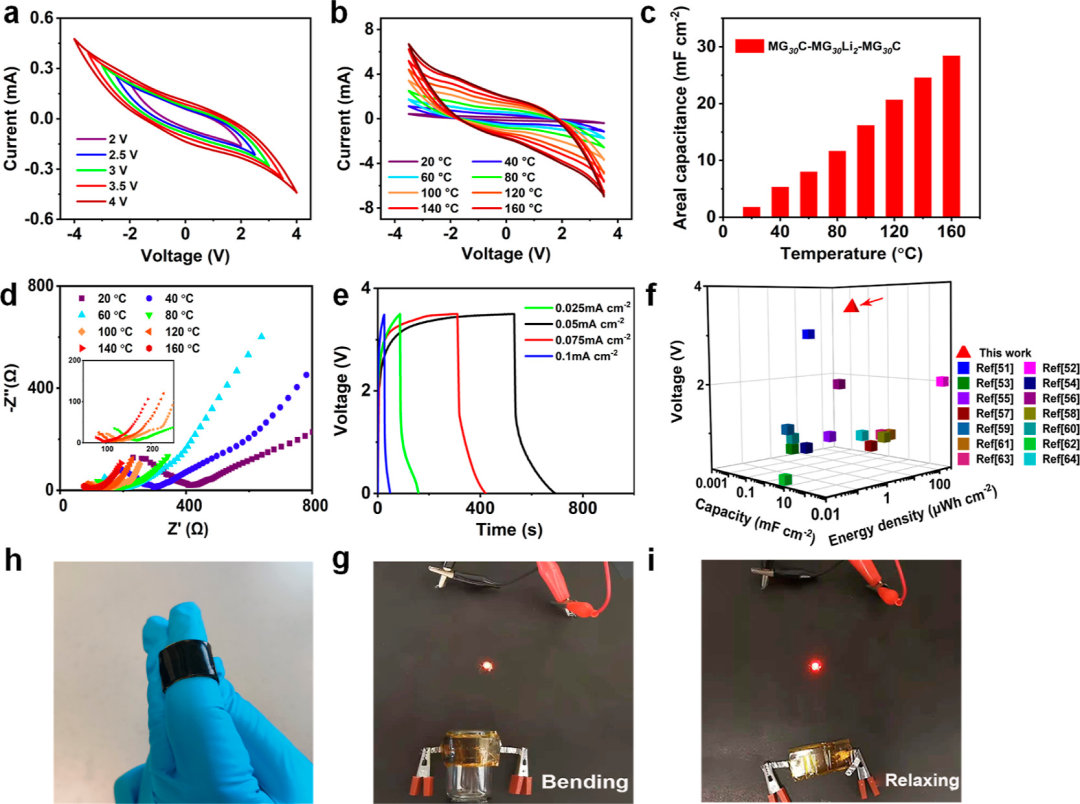

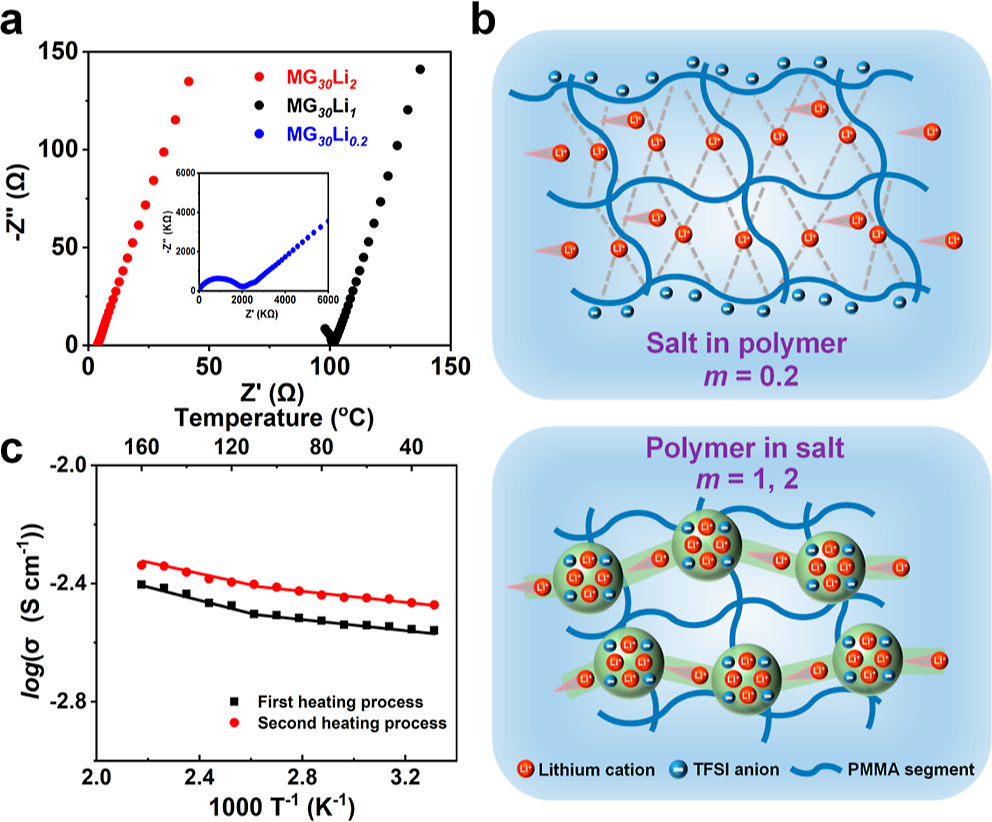

  近期，中山大學(xué)材料科學(xué)與工程學(xué)院張鵬課題組開(kāi)發(fā)了一種可拓展、可規(guī)模化（1.4 kg/h/mill）制備高室溫離子電導(dǎo)率固態(tài)聚合物電解質(zhì)的策略。該工作基于傳統(tǒng)的高分子雙輥熔體混煉工藝，無(wú)溶劑參與，成功制備了高室溫離子電導(dǎo)率（2.7×10^-3 S cm^-1）聚合物固態(tài)電解質(zhì)材料（圖1）�；谕捷椛鋁射線散射技術(shù)等先進(jìn)結(jié)構(gòu)表征手段，作者研究了所制電解質(zhì)材料的離子團(tuán)簇網(wǎng)絡(luò)，并解析了材料的構(gòu)效關(guān)系（圖2）。進(jìn)一步，作者利用上述策略制備的電解質(zhì)和電極材料，成功組裝成MG₃₀C‖MG₃₀Li₂‖MG₃₀C柔性全固態(tài)超級(jí)電容器（圖3），有望推動(dòng)固態(tài)聚合物電解質(zhì)在柔性電子中的應(yīng)用。該工作以“Scalable Manufacturing of Solid Polymer Electrolytes with Superior Room-Temperature Ionic Conductivity”為題發(fā)表在《ACS Applied Materials and Interface》上（DOI: 10.1021/acsami.2c01416）。文章第一作者是中山大學(xué)博士生周澤坤。該研究得到國(guó)家自然科學(xué)基金委的支持。

  原文鏈接：https://pubs.acs.org/doi/full/10.1021/acsami.2c01416
