精品人妻人人爽久久爽av,3d魔乳の馆强制榨精,日本japanesexxxx

天工大任元林教授團隊《Compos. Part B-Eng.》：兼具染色、阻燃、抗熔滴一體化的多功能滌綸纖維

2022-08-26 來源：高分子科技

聚對苯二甲酸乙二醇酯（PET）纖維作為應用最廣泛的聚酯纖維，具有強度高、耐磨、耐酸堿等優點，廣泛應用于服裝、建筑、交通、工業等領域。然而，PET作為一種熱塑性可燃聚合物，其極限氧指數（LOI）僅為20-22%。當PET產品接觸火源時極易燃燒，且伴有嚴重熔滴現象，易誘發次生火災，危害人們的生命財產安全。因此，開發阻燃抗熔滴PET產品具有重要意義。PET的傳統阻燃抗熔滴改性方法主要包括共聚、共混和后整理等。近年來，研究人員提出了新的PET阻燃和抗熔滴機理，如高溫自交聯、高溫重排、離子聚集、氫鍵&π-π堆積效應等。

天津工業大學任元林教授團隊受傳統紡織品染色工藝啟發，以生物質染料葉綠素銅鈉鹽（SCC）和蔗糖脂肪酸酯（SFA）為原材料，開發了集染色、阻燃和抗熔滴性能的PET纖維。該團隊首先利用SCC對PET纖維進行染色中，以獲得染色PET纖維（DY-PET）（圖1a）。SCC分子中的卟啉結構不僅使DY-PET獲得靚麗的色彩，還減少了其燃燒過程中的熔滴現象。為進一步提高DY-PET的阻燃性能，利用磷酸化的SFA （APSFA）（圖1b）具有兩親性的特性，將其半鑲嵌于DY-PET纖維的非晶區，從而制備了兼有染色、阻燃和抗熔滴的PET纖維（FR-PET)（圖1c）。當纖維接觸火焰時，SCC在PET纖維表面通過高溫自交聯、高溫離子聚集、氫鍵&π-π堆積效應提升了PET纖維的熔體黏度，從而實現抗熔滴效應。此外APSFA高溫催化PET炭化形成了隔氧絕熱的石墨化炭層，同時其熱分解釋放的不可燃氣體稀釋可燃氣體的濃度，綜合作用下實現改性PET纖維的高效阻燃。所得纖維不僅阻燃抗熔滴性能優異，而且兼具靚麗的色彩，具備優異的可紡性能，適用于批量化加工生產（圖1d）。

圖1 DY-PET的制備機理（a)，APSFA的制備機理（b)，FR-PET的制備機理（c），FR-PET纖維及其相應紡織品（d)

DY-PET和FR-PET的LOI與純PET纖維相比具有較大提升，在燃燒測試中，PET纖維在接觸火焰時迅速熔融、燃燒、熔滴迅速點燃下面的脫脂棉（圖2a）。相反，DY-PET雖然持續燃燒（圖2b），但是在連續燃燒的時間范圍內無熔滴滴落現象，證實了DY-PET具有良好的抗熔滴特性。對于FR-PET（圖2c），當纖維接觸火焰時，炭化現象立即發生，而當纖維離開火焰時，立即熄滅。當纖維再次接觸火焰時，纖維依然具有自熄性能，表現出良好的阻燃和抗熔滴性能。

圖2 PET、DY-PET和FR-PET的燃燒測試

在微形量熱測試中（圖3），DY-PET的熱釋放速率峰值（PHRR）從416.5 W/g下降到241.2 W/g，與空白樣品相比下降了42.1%。FR-PET的PHRR降低到235.0 W/g，下降了43.6% 。

圖3 PET、DY-PET和FR-PET的微型量熱測試數據

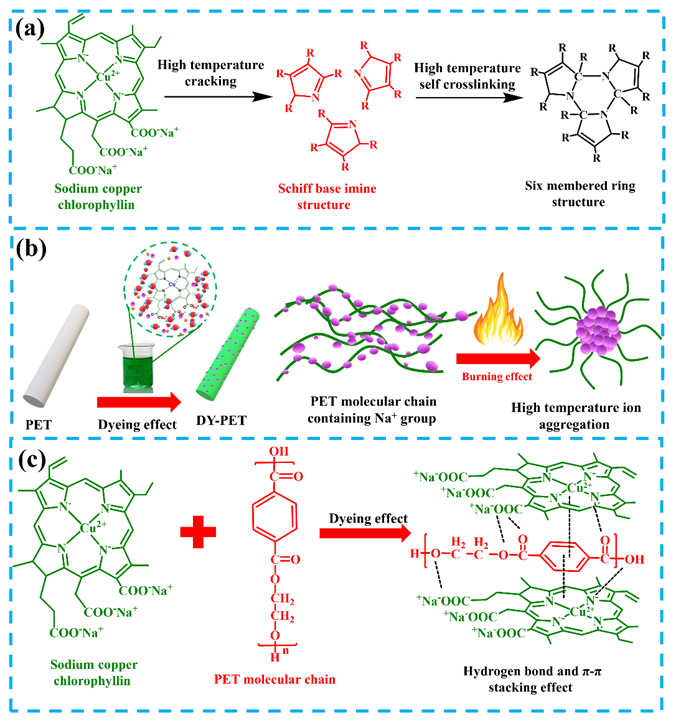

闡明了DY-PET抗熔滴作用機制（圖4）：1）SCC在高溫下發生化學交聯，形成六元環結構，提高PET在高溫下的熔體粘度；2）Na⁺通過SCC引入PET分子鏈中，起到了界面成核的作用，驅動PET分子鏈的聚集，促進PET的碳化，并提升熔體粘度；3）SCC結構單元與PET分子之間具有較強的氫鍵作用，同時高度共軛體系的卟啉大分子雜環與PET分子鏈的苯環之間存在很強的π-π堆積作用，雙物理網絡結構的存在有效限制了PET分子鏈的運動，顯著提高PET高溫熔體粘度和熔體強度。上述三者綜合作用下，DY-PET的抗熔滴性能顯著提升。

圖4 DY-PET的抗熔滴作用機制

進一步探討了FR-PET的阻燃機制：掃描電子顯微鏡（SEM）、拉曼光譜（(Raman）、X-射線能譜（XPS）結構表明，FR-PET在燃燒后表面被致密的炭層所覆蓋，在APSFA熱分解產生酸性物質的催化下，炭層為具有較小I_D/I_G值的石墨化炭（圖5）。結合熱重-紅外聯用（TG-IR）結果（圖6），發現阻燃改性過程可有效減少PET纖維在受熱時產生的可燃揮發性產物，減少纖維燃燒時反饋至火焰區的“燃料”（圖7），進而在氣相和凝固相發揮阻燃效果。

圖5 PET (a)、DY-PET (b)和FR-PET (c)的殘碳結構分析；

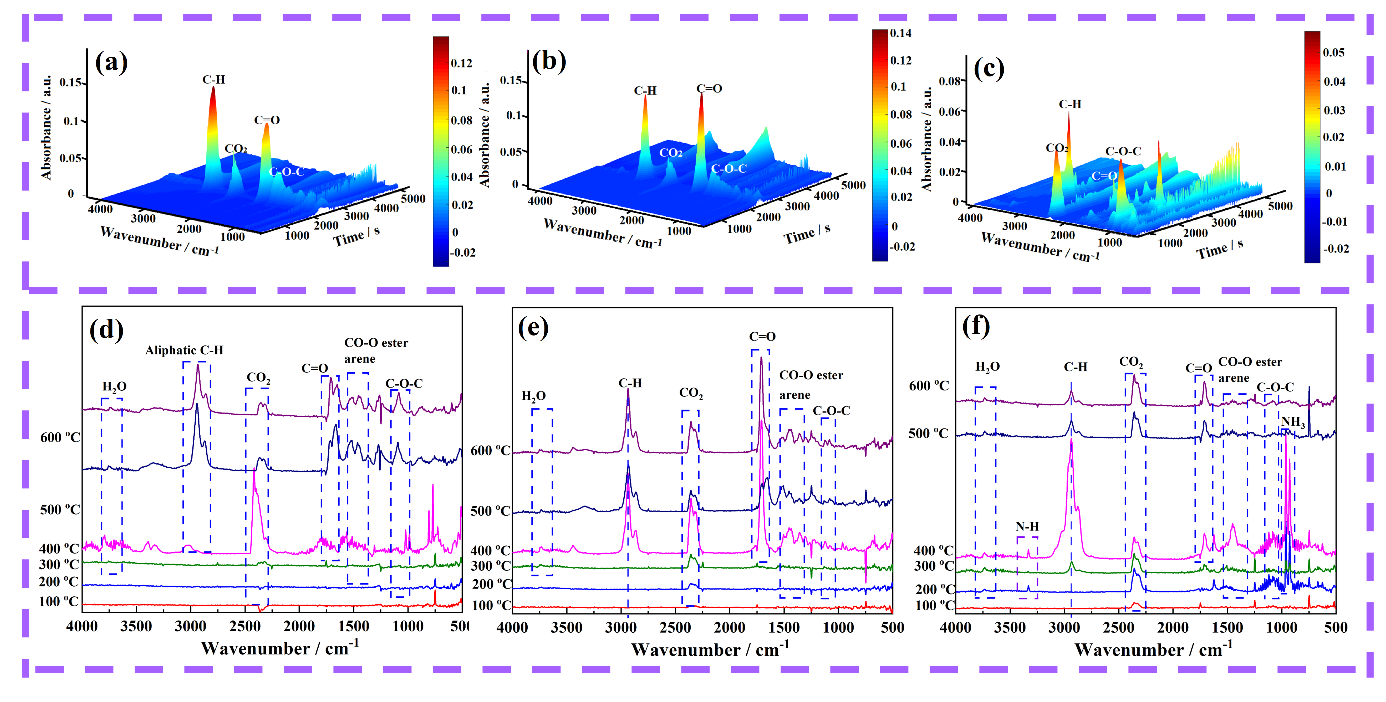

圖6 PET (a)、DY-PET (b)和FR-PET (c)熱解產物的TG-FTIR光譜圖

圖7 FR-PET 的阻燃機理圖

該成果發表在Composites Part B: Engineering (DOI：10.1016/j.compositesb.2022.110194)上。論文的第一作者為天津工業大學紡織科學與工程學院博士生劉延松，通訊作者為天津工業大學紡織科學與工程學院任元林教授、材料科學與工程學院劉曉輝教授、河北大學化學學院屈紅強教授。本文首次報道了基于染色和半鑲嵌技術賦予PET纖維集染色、阻燃及抗熔滴于一體的功能化，獲得了很好的研究成果，在PET纖維阻燃抗熔滴改性領域具有重要意義。

論文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S1359836822005686?via%3Dihub

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
