私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚合物納米線（或稱蠕蟲狀膠束）由于其高度各向異性的形貌結構而展示出許多優異的性能和廣闊的應用前景，比如作為流變改性劑、超級絮凝劑、高效的Pickering乳化劑以及用于干細胞培養/存儲的可滅菌凝膠。然而獲得聚合物納米線的實驗室窗口往往非常窄，從而導致制備聚合物納米線的難度較大并且重復性非常差。聚合誘導自組裝（PISA）是近年來發展起來的一種高效的制備聚合物納米材料的方法。基于PISA的形貌相圖構建在一定程度上緩解了聚合物納米線制備難度大和可重復性差的問題，但是這并沒有改變“獲得聚合物納米線的實驗室窗口非常窄”這一現狀。實際上，在制備聚合物納米線時，即使有預先構建的形貌相圖為參考，少量的試錯依然在所難免。在實驗室的制備當量下（克級或毫克級），通過少量的試錯來制備聚合物納米線并不會造成太大的浪費，然而當放大生產時勢必會使制備成本急劇攀升。因此如何擴大聚合物納米線的形貌相區從而提高制備聚合物納米線的可重復性是制約其進一步應用的一個瓶頸問題。

圖1. 傳統PISA和原位交聯PISA對比示意圖。

  交聯通常會限制疏溶劑鏈段的活動能力從而阻止形貌轉變的發生，因此利用原位交聯PISA很難制備具有高階形貌（比如納米線和囊泡）的納米材料。作者前期曾通過單體和低反應活性交聯劑構建原位交聯PISA體系，實現了具有交聯結構和高階形貌的聚合物納米材料的制備（Macromolecules 2019, 52, 1140-1149），并且發現原位交聯PISA體系中，聚合前期形成的支化疏溶劑鏈段對形貌轉變有顯著的促進作用（Polymer Chemistry 2021, 12, 1768-1775）。

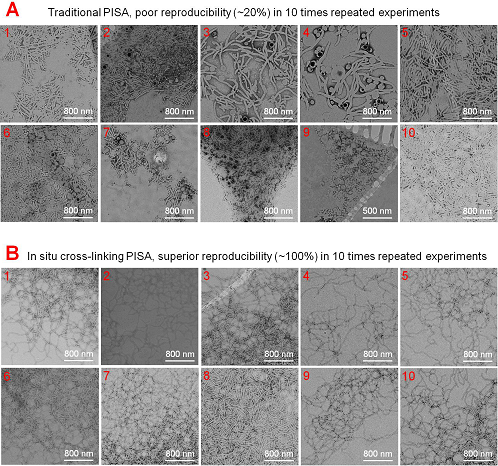

圖2. (A) 以傳統PISA所得形貌相圖為參考進行10次重復實驗制備聚合物納米線所得產物的TEM照片，(B) 以原位交聯聚合誘導自組裝所得形貌相圖為參考進行10次重復實驗制備聚合物納米線所得產物的TEM照片。

  原文鏈接：https://doi.org/10.1002/anie.202211792
