私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  形狀記憶聚合物（Shape Memory Polymer）作為一類近年來快速發展的智能材料，能夠實現在穩態與暫態間的形狀轉變。但是，主流的形狀記憶聚合物只能實現對于暫態的編程行為，這大大限制了其應用的場合。如果能夠對穩態進行編程，則意味著在沒有熵變的情況下能夠完成對初始狀態的重塑，這將把材料的形狀控制性提升至新的維度。在之前的研究中，熱固性的聚氨酯材料由于其交聯網絡結構，兼具出色的機械性能、形狀記憶效應與穩定性，但也不可避免地具有難降解的特點。

  共價適應性網絡（Covalent Adaptable Networks）為上述問題提供了解決辦法，其作為熱塑性與熱固性材料的橋梁，通過動態的鍵交換反應，使得熱固性材料具有一定的熱塑性行為。但是，大部分的共價適應性網絡很難兼具出色的力學性能與形狀記憶效應，并且幾乎所有共價適應性網絡的塑性行為都是基于熱刺激，這種直接引發很大程度上限制了材料的實際應用環境。因此，采用遠程、無毒的可見或近紅外光作為刺激源，可以精準地控制材料的形變行為，無疑是更佳的選擇。同時，相比于傳統的金屬氧化物、碳材料等光熱轉化顆粒而言，MXene作為一種新型的二維材料，在表現出良好光熱轉化效應的同時，具有出色的透明度而非黑色。然而，關于MXene光熱轉化效應影響因素的研究大多只是停留在表面，亟待研究者們進一步探索。

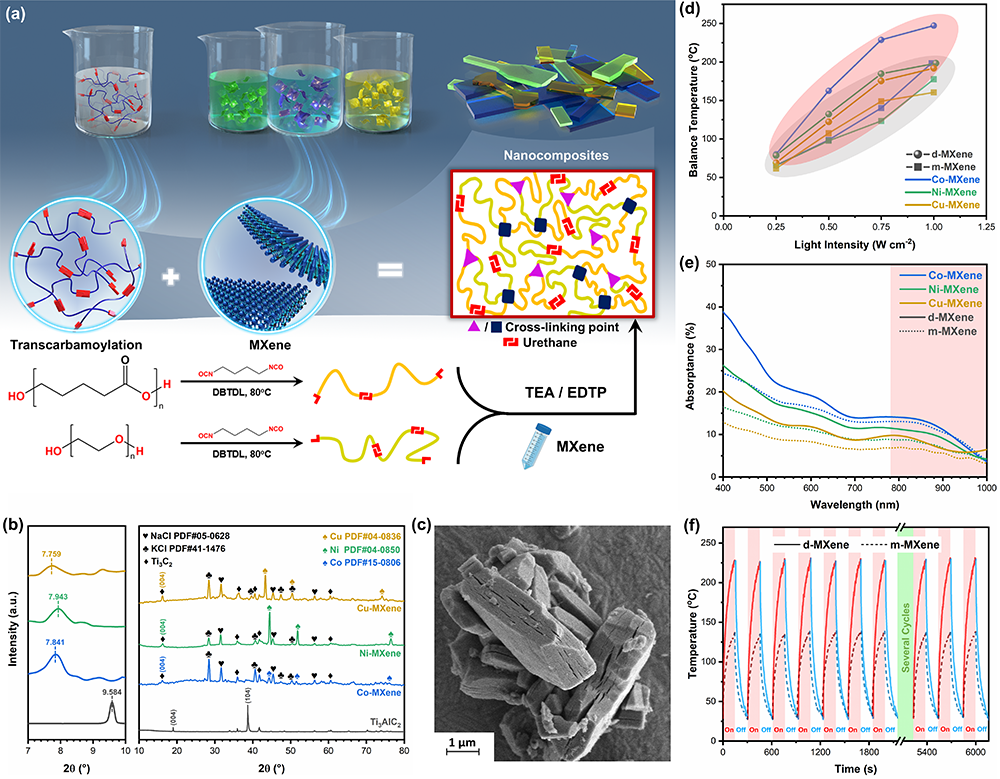

圖1 MXene/PU復合材料的制備以及MXene的相關表征。

圖2 MXene/PU復合材料的物理與熱機械性能。

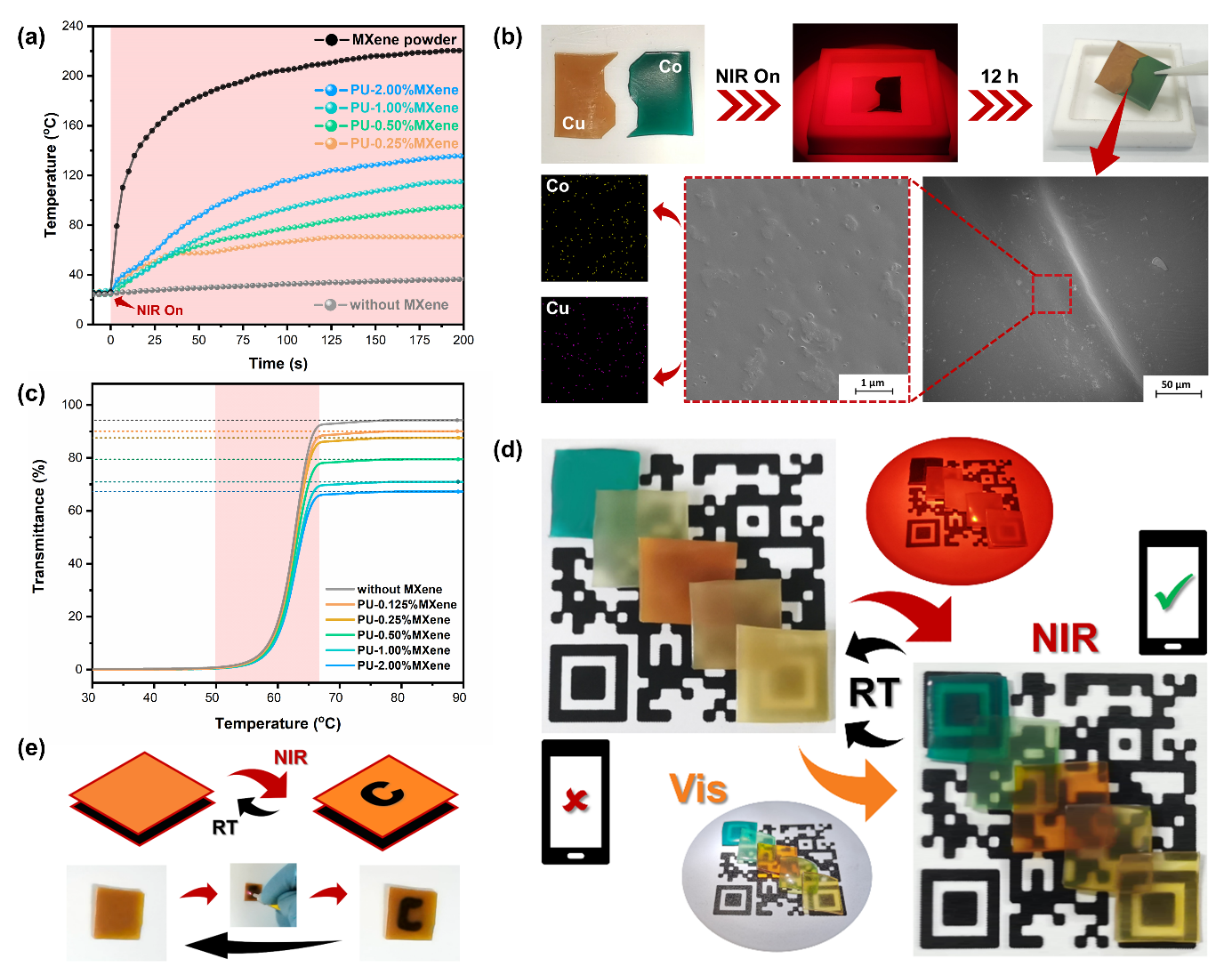

圖3 MXene/PU復合材料的光響應行為。

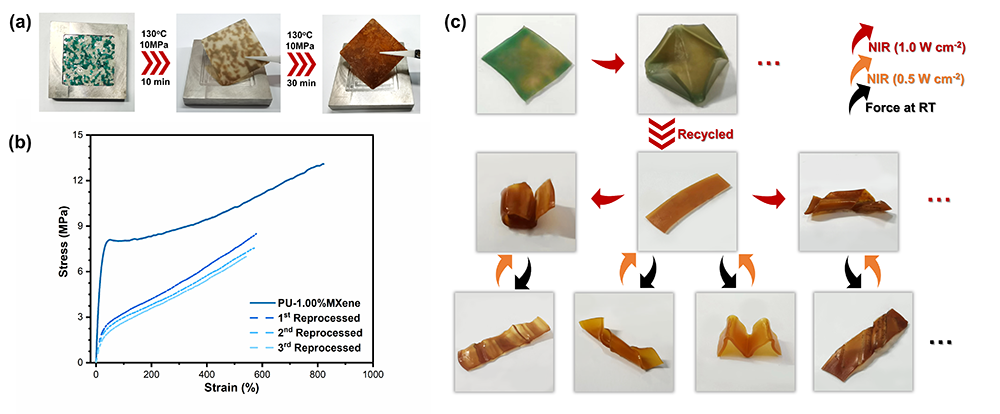

圖4 MXene/PU復合材料的可重構以及多重編程能力。

  原為鏈接：https://pubs.acs.org/doi/10.1021/acs.nanolett.2c02181
