北海道大學(xué)龔劍萍教授/四川大學(xué)羅鋒副研究員《Macromolecules》:鹽對聚兩性電解質(zhì)水凝膠機(jī)械行為的影響
2022-12-20 來源:高分子科技

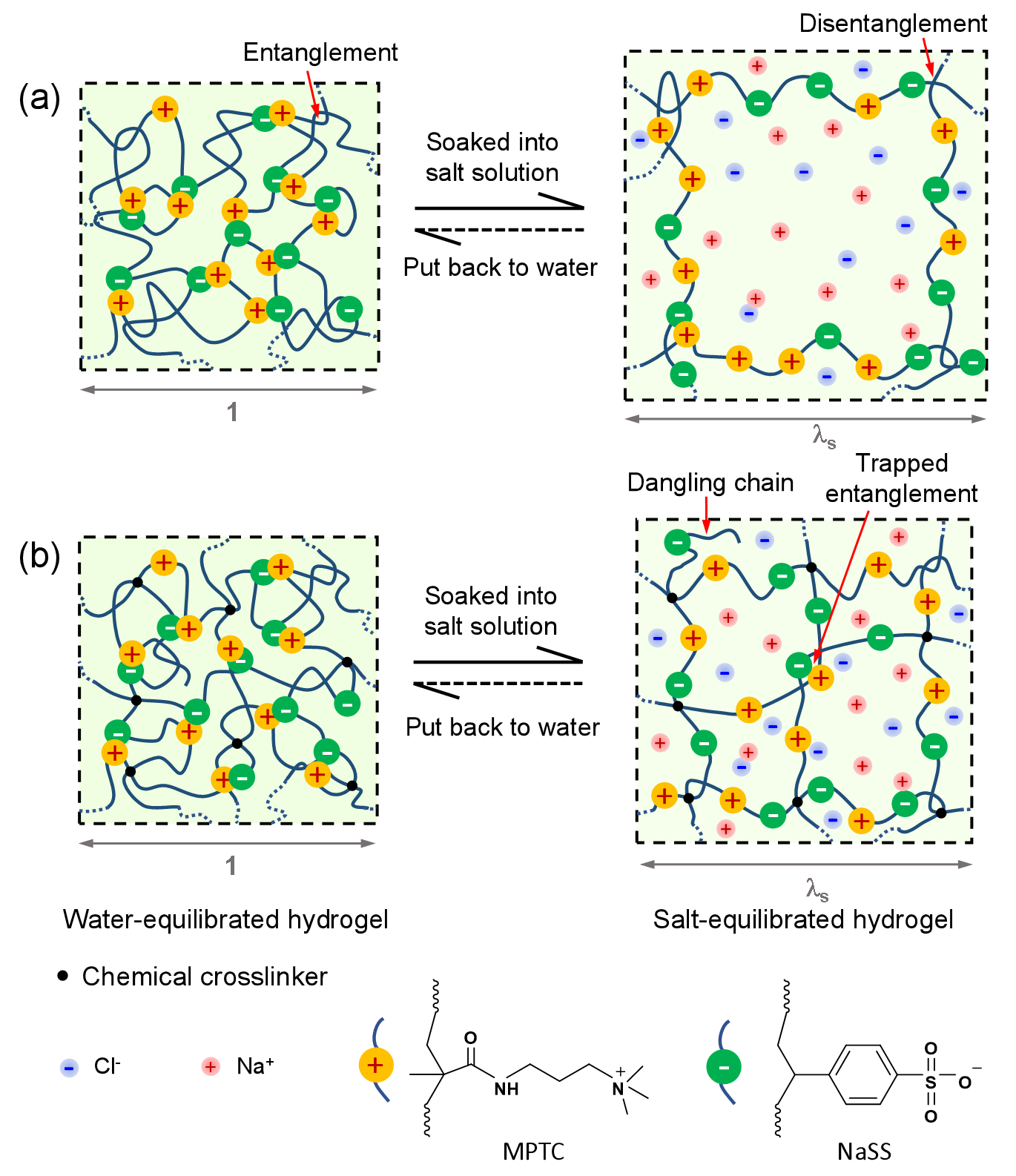

聚兩性電解質(zhì)水凝膠(PA膠)由溶脹于水的隨機(jī)分散的陽離子和陰離子重復(fù)單元的聚合物網(wǎng)絡(luò)構(gòu)成。在平衡電荷條件下,隨機(jī)分散的陽離子和陰離子重復(fù)單元通過鏈間和鏈內(nèi)正負(fù)電荷吸引作用聚集形成寬強(qiáng)度分布的多重離子鍵,從而使PA膠形成由來自共價鍵或拓?fù)淅p結(jié)構(gòu)筑的主網(wǎng)絡(luò)及動態(tài)離子鍵構(gòu)筑的動態(tài)網(wǎng)絡(luò)雙重交聯(lián)體系。雙重交聯(lián)結(jié)構(gòu)不僅賦予PA膠在觀察時間尺度內(nèi)表現(xiàn)出強(qiáng)粘彈性,自修復(fù)性,還增強(qiáng)了其韌性和強(qiáng)度。因而,PA膠擁有高韌性(可與骨骼肌媲美)和多級強(qiáng)抗疲勞。同時,PA膠表現(xiàn)出優(yōu)異的生物相容性、生物粘附性和抗生物污染性能,具有巨大的潛能應(yīng)用于結(jié)構(gòu)生物材料。

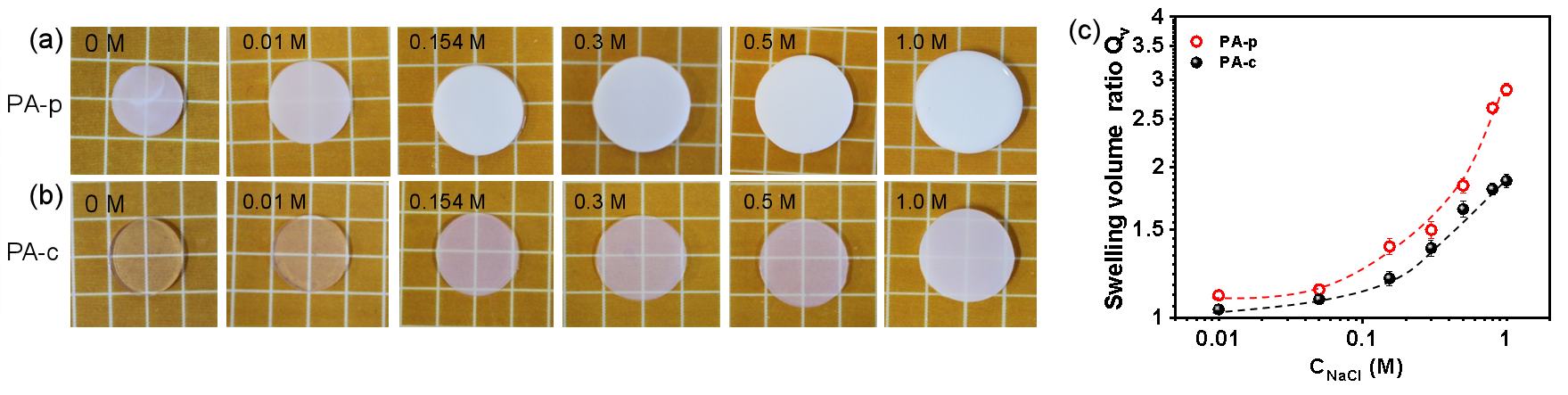

圖2. 鹽濃度 (CNaCl) 對平衡 PA 凝膠的外觀和溶脹行為的影響。

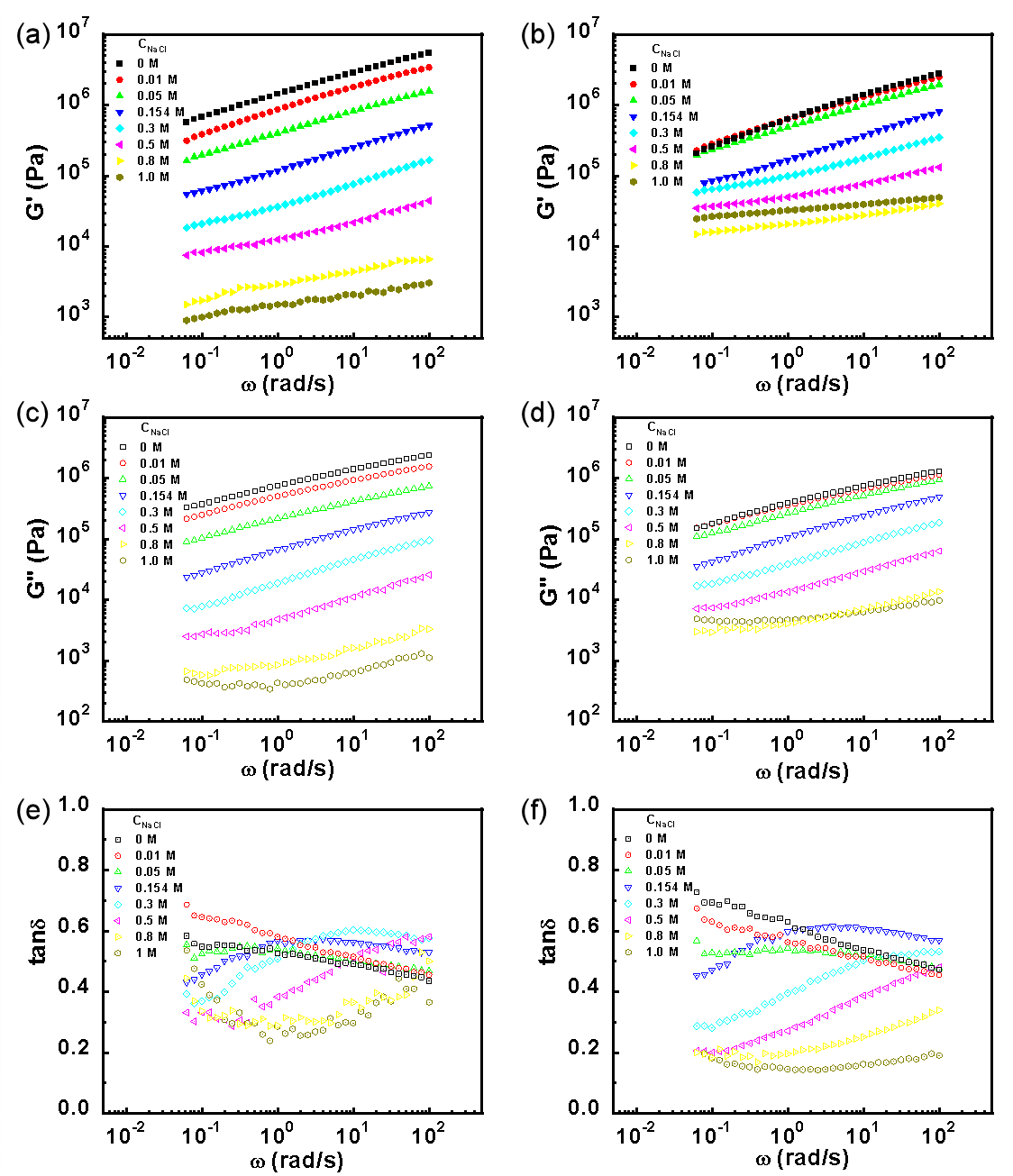

圖 3. PA-p 和 PA-c 在 25 ℃ 下在不同鹽濃度 CNaCl 中平衡后的動態(tài)機(jī)械行為。

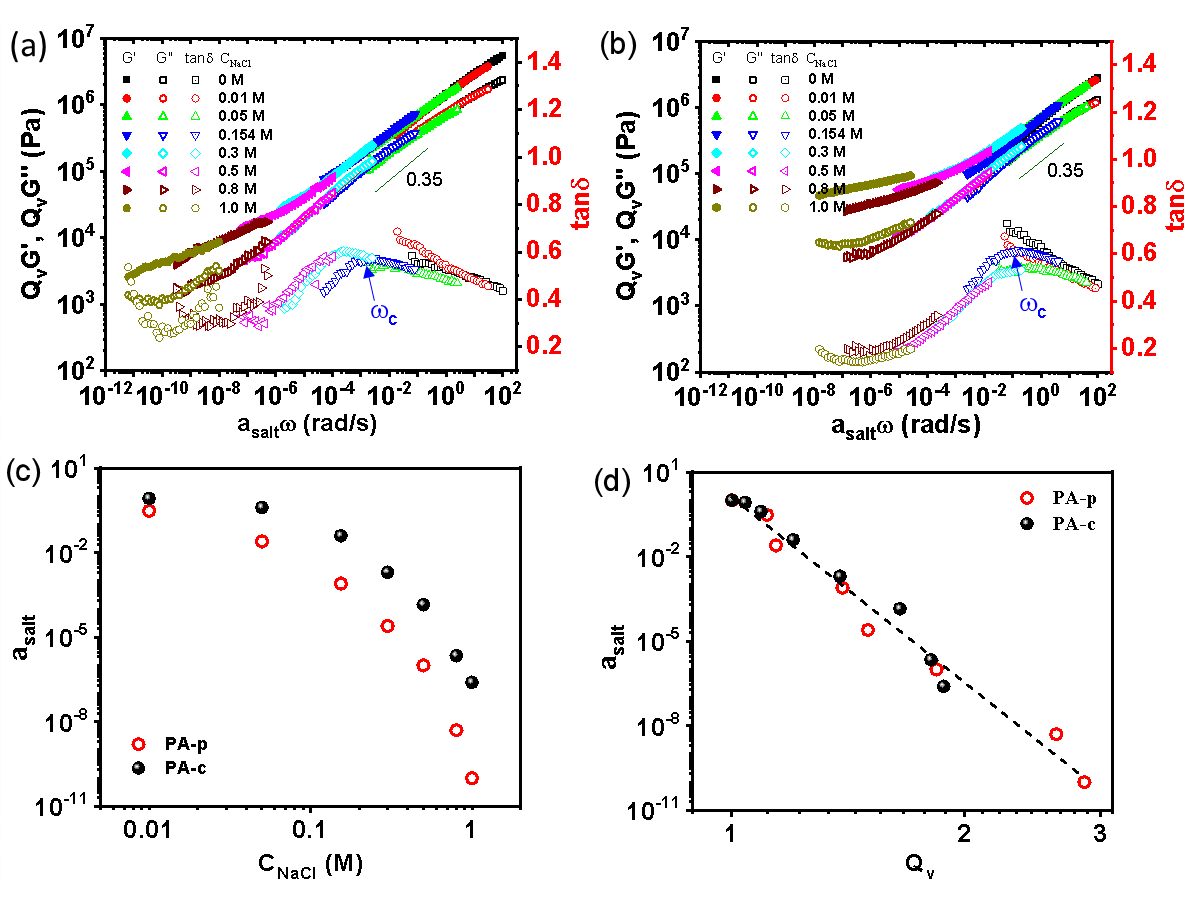

圖 4. 通過時間-鹽疊加原則構(gòu)建的動態(tài)機(jī)械行為的master curve曲線以及相應(yīng)的平移因子asalt。

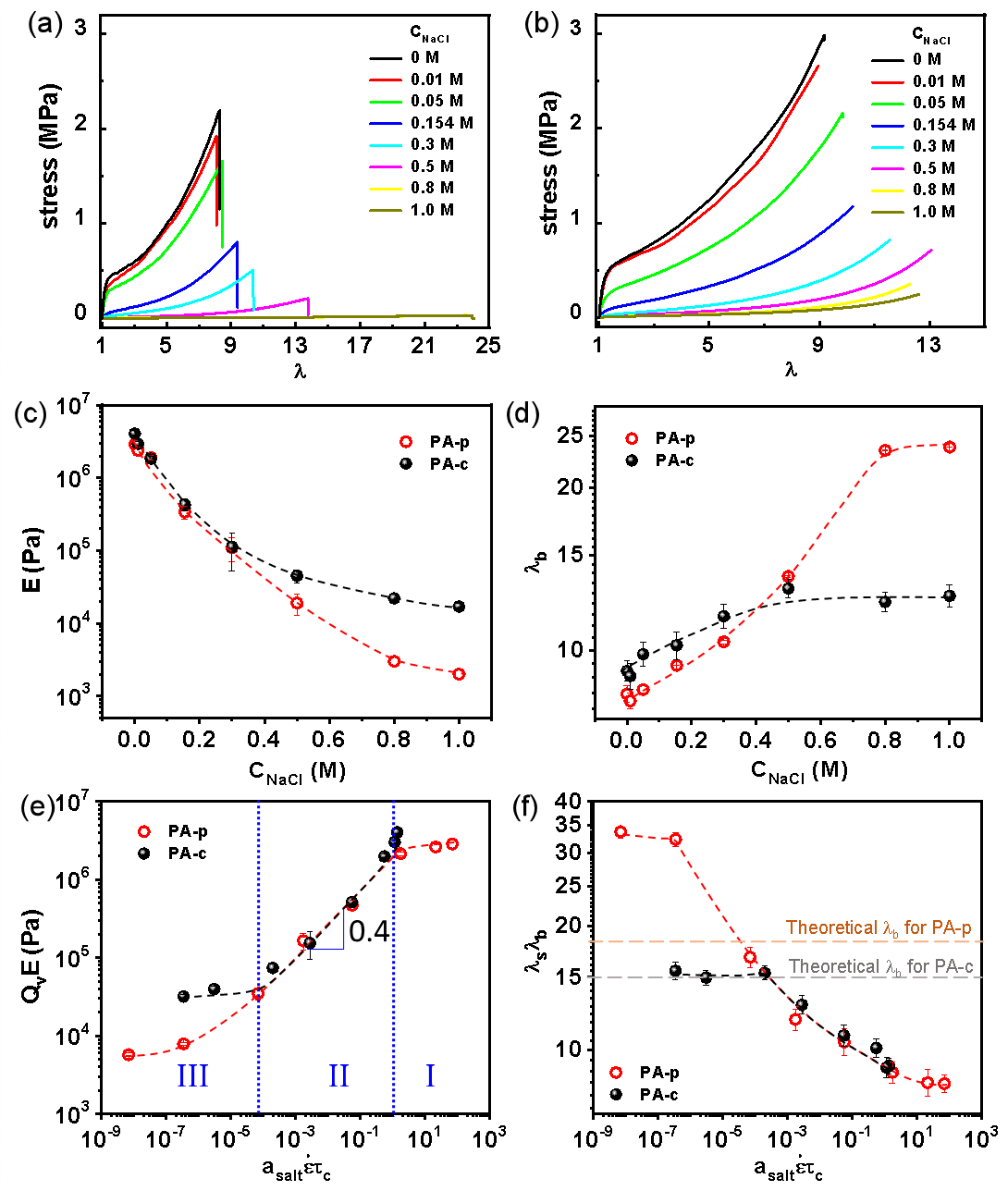

圖 5. 單軸拉伸大應(yīng)變機(jī)械行為遵循時間-鹽疊加原則。

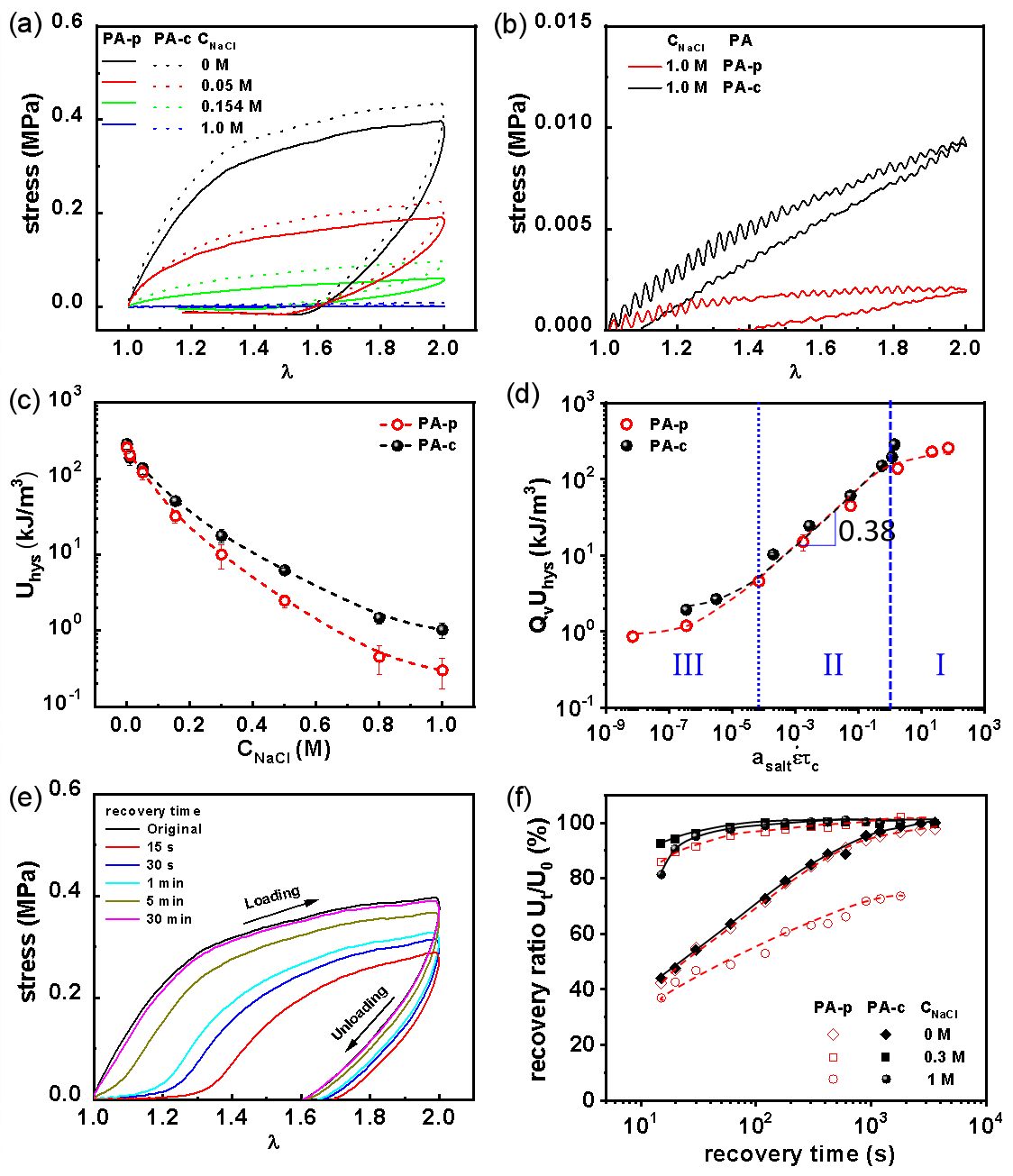

圖 6. 循環(huán)拉伸能量耗散遵循時間-鹽疊加原則。

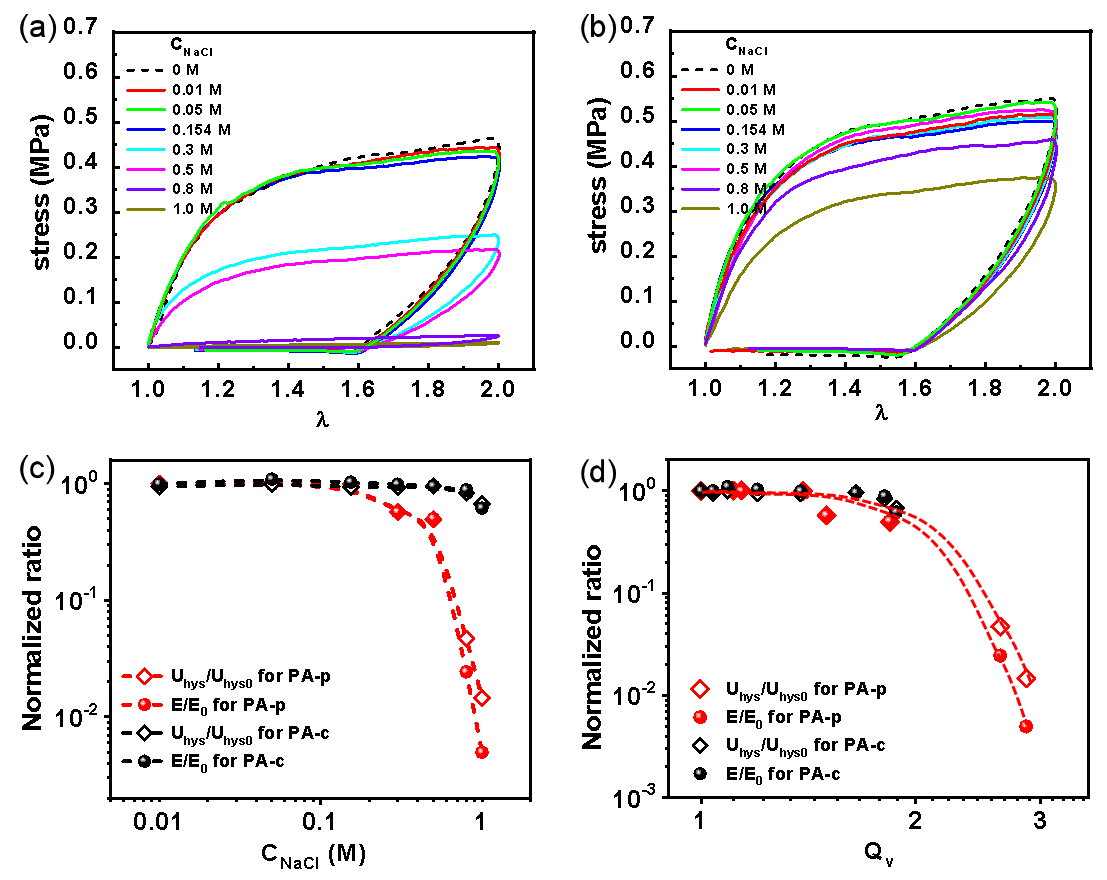

圖 7. 未變形的鹽平衡凝膠在水中重新透析去除鹽離達(dá)到再平衡的力學(xué)行為可逆性探究。
原文鏈接:https://pubs.acs.org/doi/10.1021/acs.macromol.2c02003
版權(quán)與免責(zé)聲明:中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載,請聯(lián)系郵箱:info@polymer.cn,并請注明出處。
(責(zé)任編輯:xu)
