復旦大學彭娟團隊 Macromolecules: 共軛高分子PBTTT的晶型調(diào)控
2023-01-04 來源：高分子科技
共軛高分子的鏈結(jié)構(gòu)和凝聚態(tài)結(jié)構(gòu)是影響載流子輸運的核心要素。由于載流子各向異性的傳輸特性，共軛高分子的晶型和結(jié)晶取向?qū)ζ鋫鬏斢兄匾绊。精?/span>有效調(diào)控共軛高分子的晶型及結(jié)晶取向，建立它們與載流子遷移率之間的關(guān)系，具有重要的學術(shù)價值和現(xiàn)實應用意義。
在前期工作中，復旦大學彭娟團隊等人利用高分子結(jié)晶動力學依賴性調(diào)控多種共軛體系的晶型和結(jié)晶取向，包括聚（3-丁基噻吩）晶型II到晶型I的轉(zhuǎn)變（ACS Nano 2022, 16, 11194），聚芴從α相到β相的轉(zhuǎn)變及其圖案化（Angew. Chem. Int. Ed. 2021, 60, 11751）等。近期，他們將高分子化學與物理手段緊密結(jié)合，設(shè)計合成了一系列不同烷基側(cè)鏈長度（己基、辛基、癸基和十二烷基）的聚（2,5-雙（3-烷基噻吩-2-基）噻吩并[3,2-b]噻吩）（PBTTT-6、PBTTT-8、PBTTT-10和PBTTT-12），利用熱退火/溶劑蒸氣退火實現(xiàn)了PBTTT體系不同晶型的可逆轉(zhuǎn)變。

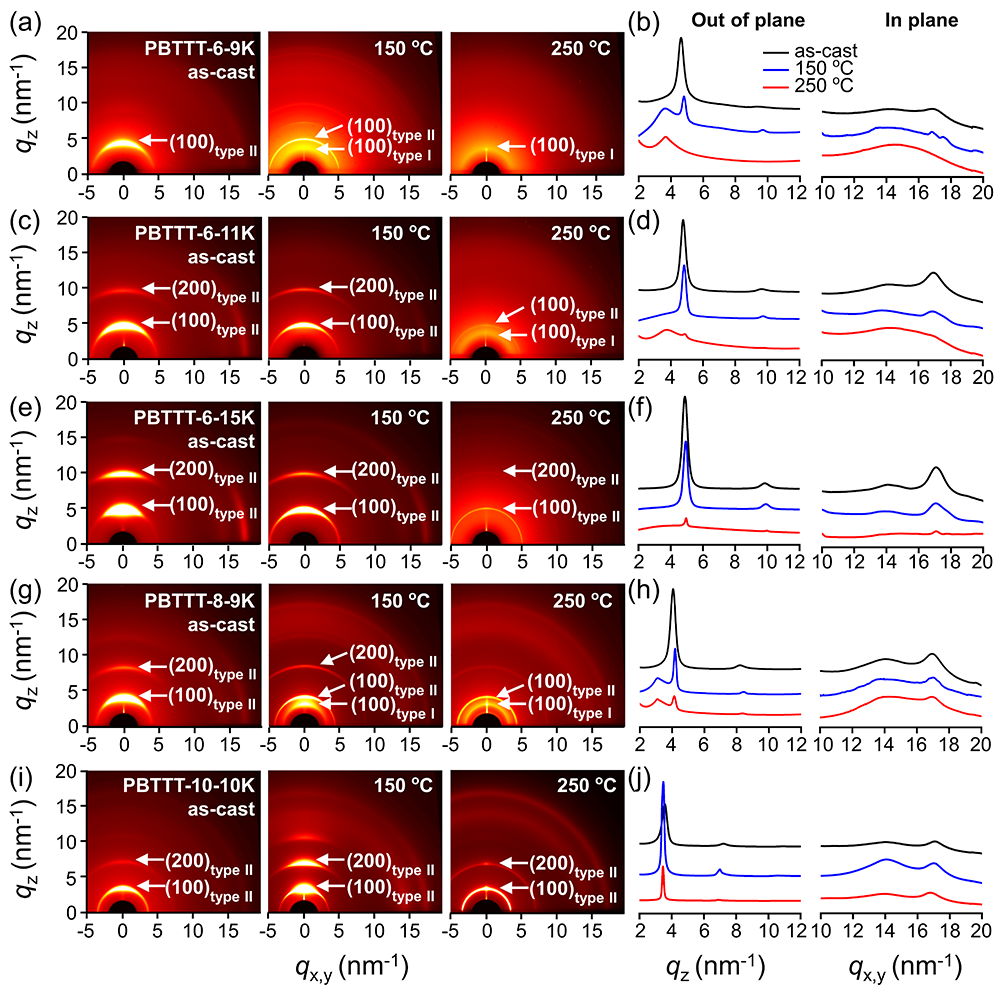

圖1.（a-j）不同分子量、不同烷基側(cè)鏈長度的PBTTT在不同狀態(tài)下的2D-GIXRD圖及1D-GIXRD圖。

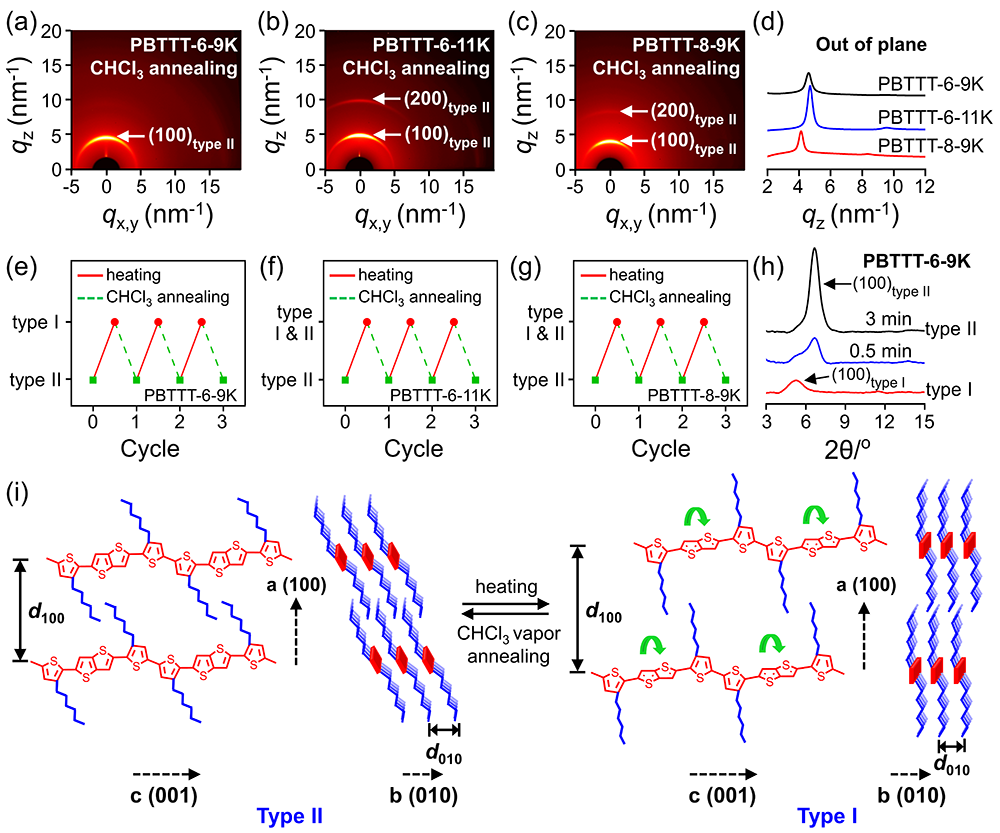

圖2.（a-i）低分子量的PBTTT-6和PBTTT-8在熱退火/溶劑蒸氣退火下的GIXRD圖以及晶型轉(zhuǎn)變示意圖。

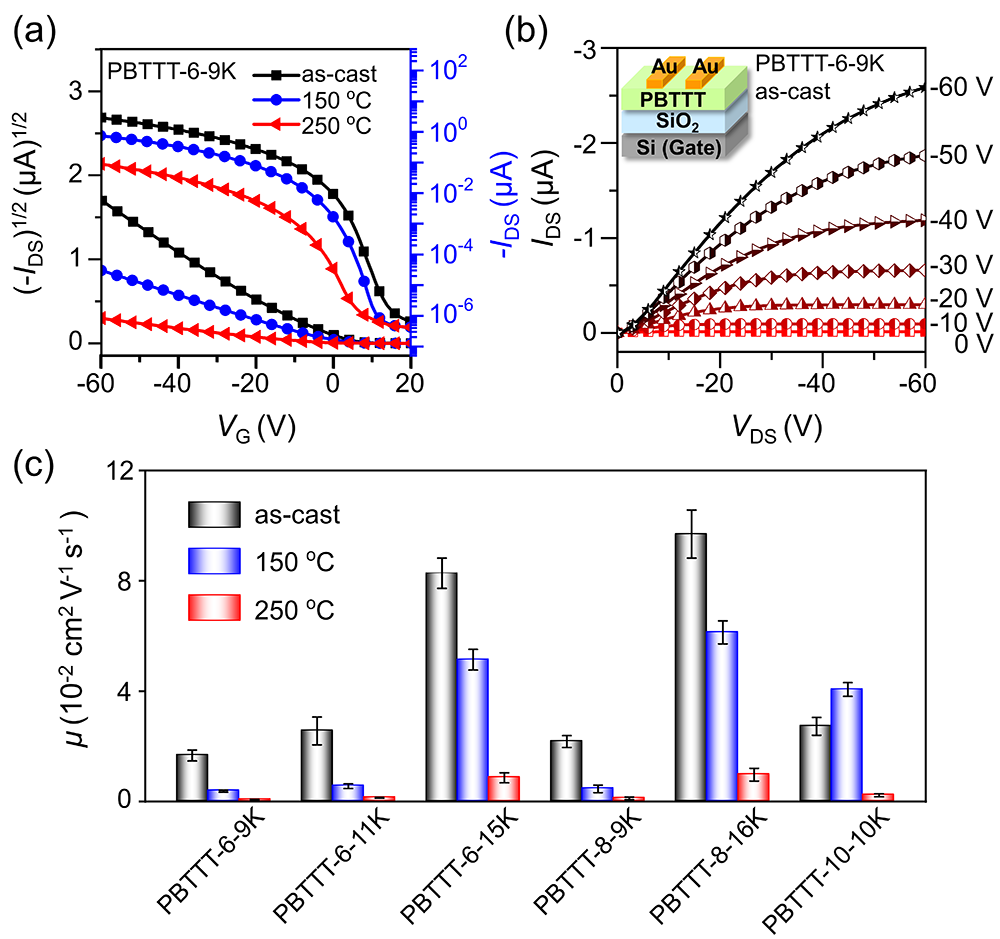

圖3.（a-c）不同分子量、不同烷基側(cè)鏈長度的PBTTT在不同狀態(tài)下的器件性能。
文章鏈接：https://doi.org/10.1021/acs.macromol.2c02289
版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關(guān)新聞
- 天大/國科大黃輝團隊 Angew：硼酸酯直接轉(zhuǎn)金屬途徑實現(xiàn)高效Suzuki?Miyaura聚合新范式 2025-06-24
- 黑龍江大學首篇自然大子刊：郎凱教授、牛海軍教授團隊在高分子可控共軛與電致變色研究方面取得重要進展 2025-06-20
- 復旦大學彭娟教授團隊 ACS Macro Lett.: 外電場調(diào)控共軛高分子的溶液聚集態(tài)與薄膜晶型 2025-05-16
- 中國化學會第七屆高分子結(jié)晶研討會將于2024年4月26日-29日在天津舉行（第二輪通知） 2024-03-11
- 中國化學會第七屆高分子結(jié)晶研討會將于2024年4月26日-29日在天津舉行（第一輪通知） 2024-02-04
- 川大塑料高性能化加工與裝備課題組 Macromolecules：壓力場下流動誘導高分子結(jié)晶及其在“定構(gòu)加工”中的應用 2024-02-01
