南開大學關英/天工大張擁軍《Adv. Mater.》：低固含量、優異機械性能水凝膠
2023-02-27 來源：高分子科技
普通高分子水凝膠往往存在機械性能差的問題。網絡的不均勻性以及缺乏能量耗散機制被認為是主要原因。據此人們提出了多種策略，成功地設計制備了多種高強度水凝膠。然而這些水凝膠往往只在原始狀態下才顯示良好的機械性能。一旦在水中溶脹，隨著含水量的提高，凝膠的機械性能往往大幅降低。實際上，水凝膠的高含水量，或低固含量，是導致其機械性能弱最重要的原因。低固含量意味著抵抗外力的高分子鏈更少，稀疏的高分子鏈也使得其相互作用更弱，更難以實現能量耗散。因此設計制備低固含量但仍具優異機械性能的水凝膠是一項艱巨挑戰。

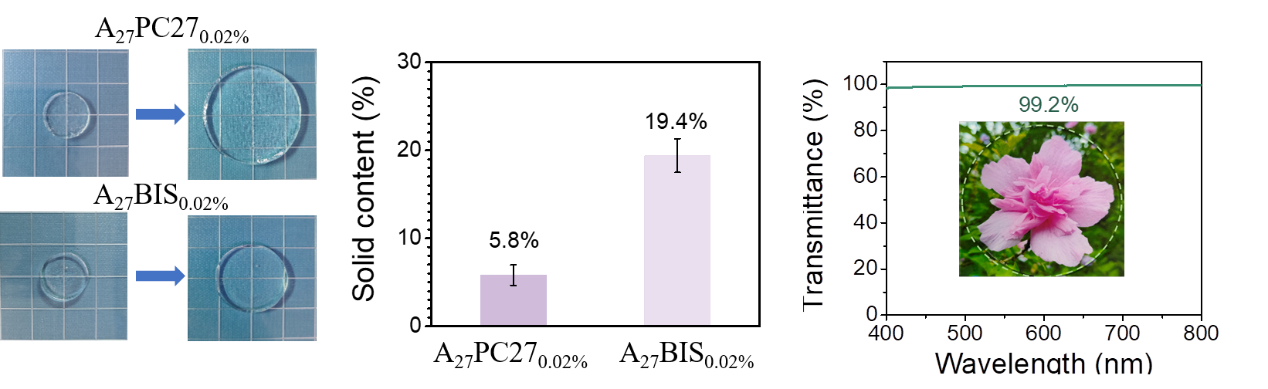

和用普通交聯劑BIS交聯的高度纏結水凝膠相比，多肽交聯的高度纏結水凝膠的溶脹度更大。溶脹后固含量僅5.8%。因此具有堪比角膜的高透明度：

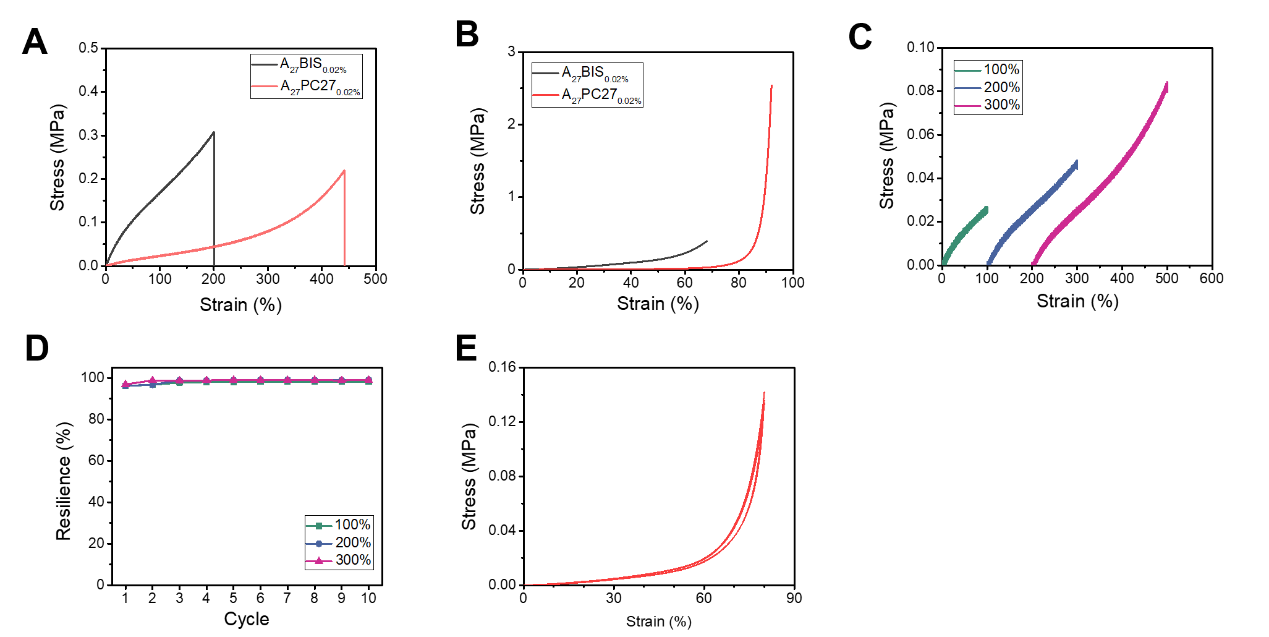

然而由于其特殊的交聯結構（物理纏結交聯）并引入了特殊的能量耗散機制，該水凝膠仍具有良好的機械性能。如圖所示，該水凝膠斷裂伸長率達440%，抗張強度達220 KPa，同時可回復性達99%：
該凝膠的斷裂韌性高達2100 J/m2，抗疲勞強度達720 J/m2，且對裂紋高度不敏感。帶4mm切口的試樣仍能拉伸到400%而不斷裂：
同時該凝膠還表現出優異的摩擦性能。和BIS交聯的凝膠相比，其摩擦系數進一步降至0.0059，而耐磨性則進一步提高：
這一工作已于近日在Advanced Materials在線發表。第一作者為碩士生劉芃余，通訊作者為關英副教授和張擁軍教授。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202210021
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 中科大陳昶樂教授團隊 Angew：通過雙組分催化劑制備極性高抗沖聚丙烯 2024-11-07
- 貴州大學謝海波教授、謝遠鵬特聘教授團隊 AFM：用于柔性可持續有機光伏的生物基熱固性基底 2024-03-17
- 上海交大劉河洲團隊 CEJ：具有優異機械性能的無應力雙向形狀記憶聚合物 2023-06-23
- 寧波材料所趙文杰、嚴明龍 Small：污損抑制/阻抗與自我更新協同的可降解有機硅水凝膠涂層 2025-05-10
- 西南林大杜官本院士、楊龍研究員團隊 Nano lett.：面向水下電子皮膚的溫控響應纖維素基 Janus 智能水凝膠 2025-05-09
- 西安交大成一龍/初大可團隊 AFM：Tempo功能化不對稱功能水凝膠用于組織/器官損傷修復 2025-05-07
- 華南理工孫大文院士課題組 CEJ：高度纏結水凝膠基于日間輻射/蒸發制冷與夜間大氣補水耦合效應實現可持續日間被動式制冷 2023-12-08
