私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚丙烯（PP）作為一種低成本、低密度、耐熱和機(jī)械性能良好的樹脂，在全球塑料生產(chǎn)中占有重要地位，其全球年產(chǎn)量超過1億噸。然而，傳統(tǒng)的等規(guī)聚丙烯（iPP）存在脆性和非極性的問題，導(dǎo)致其抗沖擊性能差，與極性材料的兼容性不佳。為了解決這些問題，工業(yè)上常采用彈性體增韌、化學(xué)接枝等方法，但這些方法存在能耗高以及副反應(yīng)多等缺點(diǎn)。

  近日，中國科學(xué)技術(shù)大學(xué)的陳昶樂教授團(tuán)隊(duì)在國際知名學(xué)術(shù)期刊《Angewandte Chemie International Edition》上發(fā)表了一項(xiàng)研究成果，題目為“Integrated Ziegler-Natta/Brookhart-Ni Catalysts for the Synthesis of Sutured Polar High-Impact Polypropylenes”。他們成功利用Ziegler-Natta和Brookhart-Ni雙位點(diǎn)催化劑（圖1），通過新的合成策略，制備出了具有優(yōu)異機(jī)械性能和極性兼容性的高抗沖聚丙烯（HIPP）。

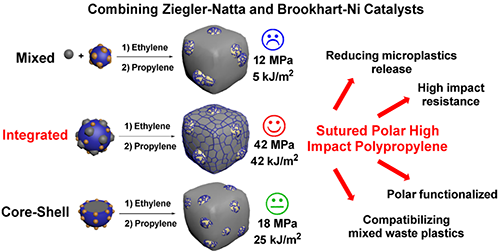

圖1. Ziegler-Natta/Brookhart鎳雙組分催化劑用于制備極性高抗沖聚丙烯

  通過結(jié)合Ziegler-Natta催化劑和Brookhart-Ni催化劑，利用它們在聚合反應(yīng)中的協(xié)同作用，成功制備出了極性高抗沖聚丙烯。這兩種催化劑分別催化了離子簇型極性單體的沉淀聚合反應(yīng)，從而引入了極性單體單元到HIPP中。在該研究中，探討了三種催化劑組合模式：混合型、核殼型和集成型。實(shí)驗(yàn)結(jié)果表明，集成型雙位點(diǎn)催化劑實(shí)現(xiàn)了最佳的材料性能。這是因?yàn)榫巯N離聚物作為縫合分子，將不同組分縫合成一個(gè)整體網(wǎng)絡(luò)，從而顯著提高了材料的機(jī)械性能和極性兼容性。這種集成型雙位點(diǎn)催化劑的制備方法具有顯著的優(yōu)勢。首先，它利用了工業(yè)上廣泛使用的Ziegler-Natta催化劑體系，無需對現(xiàn)有聚丙烯生產(chǎn)設(shè)備進(jìn)行大規(guī)模改造。其次，該方法通過一步法制備出集成型催化劑，簡化了制備過程并降低了成本。此外，集成型催化劑還表現(xiàn)出優(yōu)異的熱穩(wěn)定性和機(jī)械穩(wěn)定性。

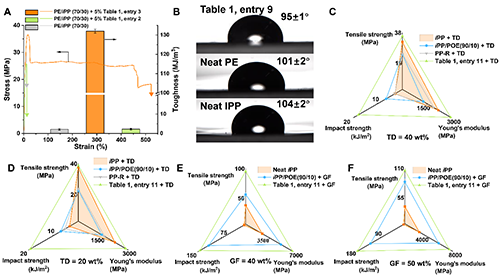

圖3. 極性HIPP用于提高不同混合體系下的相容性：(A) 在有或沒有相容劑的情況下，PE/PP = 70/30混合物的拉伸強(qiáng)度和韌性（灰色：無相容劑；橙色：來自集成型催化劑的5% BPE/iPP混合物；綠色：來自核殼型催化劑的5% BPE/iPP混合物）。(B) 非極性PE、非極性iPP和縫合極性HIPP的水接觸角（WCA）（表1，條目9）。(C) 含有20 wt%滑石粉（C）和40 wt%滑石粉（D）的PP/滑石粉復(fù)合材料的拉伸強(qiáng)度、沖擊強(qiáng)度和楊氏模量。含有40 wt%玻璃纖維（E）和50 wt%玻璃纖維（F）的GMT部件的拉伸強(qiáng)度、沖擊強(qiáng)度和楊氏模量。

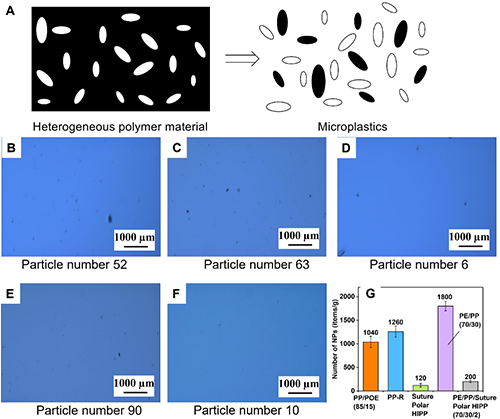

  全文鏈接 https://onlinelibrary.wiley.com/doi/abs/10.1002/ange.202417849
