色翁荡息又大又硬又粗又爽小玲,欧美男同志网站,国色天香久久久久久久小说

華南理工大學(xué)趙祖金教授課題組 Angew: 非手性發(fā)光材料實現(xiàn)高效圓偏振電致發(fā)光

2023-04-09 來源：高分子科技

關(guān)鍵詞：有機圓偏振電致發(fā)光器件非手性發(fā)光近紫外圓偏振電致發(fā)光高效

近年來，圓偏振發(fā)光（CPL）在3D顯示等先進顯示領(lǐng)域表現(xiàn)出極大的應(yīng)用前景，開發(fā)高效的有機圓偏振電致發(fā)光器件（CP-OLED）是實現(xiàn)其顯示應(yīng)用的主要手段。通常情況下，獲得一個特定光色的CP-OLED需要制備具有相近光色的CPL材料，但是設(shè)計高性能有機CPL發(fā)光材料、克服有機CPL發(fā)光材料的制備及手性分離困難且價格昂貴等問題，仍是當(dāng)前研究的難點。針對上述關(guān)鍵問題，近日，華南理工大學(xué)唐本忠院士團隊趙祖金教授等報道了一種利用非手性發(fā)光材料來實現(xiàn)高效圓偏振電致發(fā)光的策略，成功地利用所開發(fā)的近紫外圓偏振發(fā)光材料來敏化多種類型的商業(yè)化非手性電致發(fā)光材料制備了高效的CP-OLED，為制備高性能CP-OLED提供了新思路。

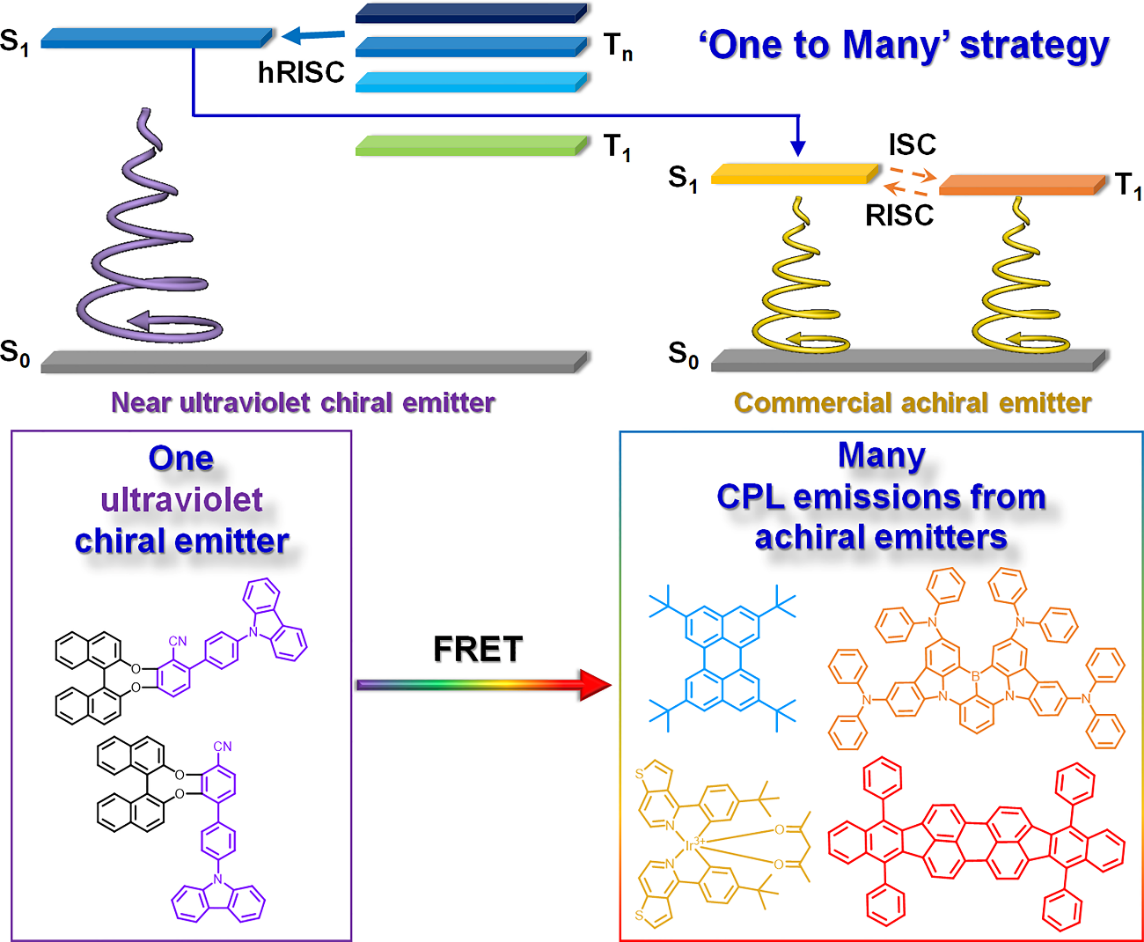

該工作首先開發(fā)了一系列高性能近紫外圓偏振發(fā)光材料，這些材料不僅具有良好的熱穩(wěn)定性，優(yōu)異的光致發(fā)光效率，還能夠通過高能級反向系間竄越過程來提高激子利用率。基于此類材料制備的CP-OLED表現(xiàn)出目前近紫外CP-OLED最好的性能，外量子效率高達9.0%（@404 nm）和9.1%（@420 nm），電致發(fā)光不對稱因子（g_EL）達到3.59 × 10^?3，同時表現(xiàn)出極好的器件穩(wěn)定性。以所開發(fā)的近紫外圓偏振發(fā)光材料作為主體材料，將非手性商用磷光材料，熱活化延遲熒光（TADF）材料和具有多重共振性質(zhì)的（MR）TADF材料作為發(fā)光客體摻雜其中，制備了相應(yīng)光色目前報道性質(zhì)最好的CP-OLED。其中，器件外量子效率高達29.3%（@560 nm），最大亮度高達209400 cd m^?2，功率效率高達120.1 lm W^?1，g_EL高達2.87 × 10^-3。此外，基于MR-TADF材料的CP-OLED的半峰寬為44 nm，表現(xiàn)出很高的發(fā)光色純度。隨后利用近紫外圓偏振有機發(fā)光材料敏化MR-TADF材料，實現(xiàn)了外量子效率高達30.8%（@566 nm），半峰寬為45 nm的高效率高色純度CP-OLED。對多種非手性商用發(fā)光材料的普適性表明此構(gòu)筑CP-OLED策略具有潛在商用價值，為構(gòu)建高效CP-OLED提供了一種新的思路和方法。

該研究成果以“Efficient Circularly Polarized Electroluminescence from Achiral Luminescent Materials”為題發(fā)表在Angew. Chem. Int. Ed. ( Angew. Chem. Int. Ed. 2023, e202300492，Inside Cover，VIP論文)。論文第一作者為華南理工大學(xué)許樂天博士和博士研究生劉昊，通訊作者為華南理工大學(xué)趙祖金教授。該工作同時得到唐本忠院士、彭小洛、沈平川博士等的支持和幫助。該工作受到國家自然科學(xué)基金委基礎(chǔ)科學(xué)中心項目（21788102），廣東省基礎(chǔ)與應(yīng)用基礎(chǔ)研究基金（2022A1515010315，2019B030301003，2021A1515110826）和廣州市科技計劃項目（202201010439）資助支持。

全文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202300492

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關(guān)注高分子科技
